Kapitel 3. Installation des Multi-
Function Dash-Logger
Dieses Kapitel führt Sie durch den Einbau des Systems in Ihr
Fahrzeug.
Wer kann den Multi-Function Dash-
Logger installieren?
Der Multi-Function Dash-Logger kann von jeder Person
installiert werden, die sich mit dem Einbau elektrischer und
mechanischer Zubehörteile in Autos auskennt.
Benötigte Werkzeuge
Es werden neben der normalen Werkstattausstattung keine
weiteren Werkzeuge benötigt.
Einbau des Moduls des Multi-Function
Dash-Logger
Das Anzeigemodul wird in einen Ausschnitt in der
Instrumententafel/dem Armaturenbrett eingesetzt und an der
Rückseite mit zwei U-Halterungen gesichert. Die

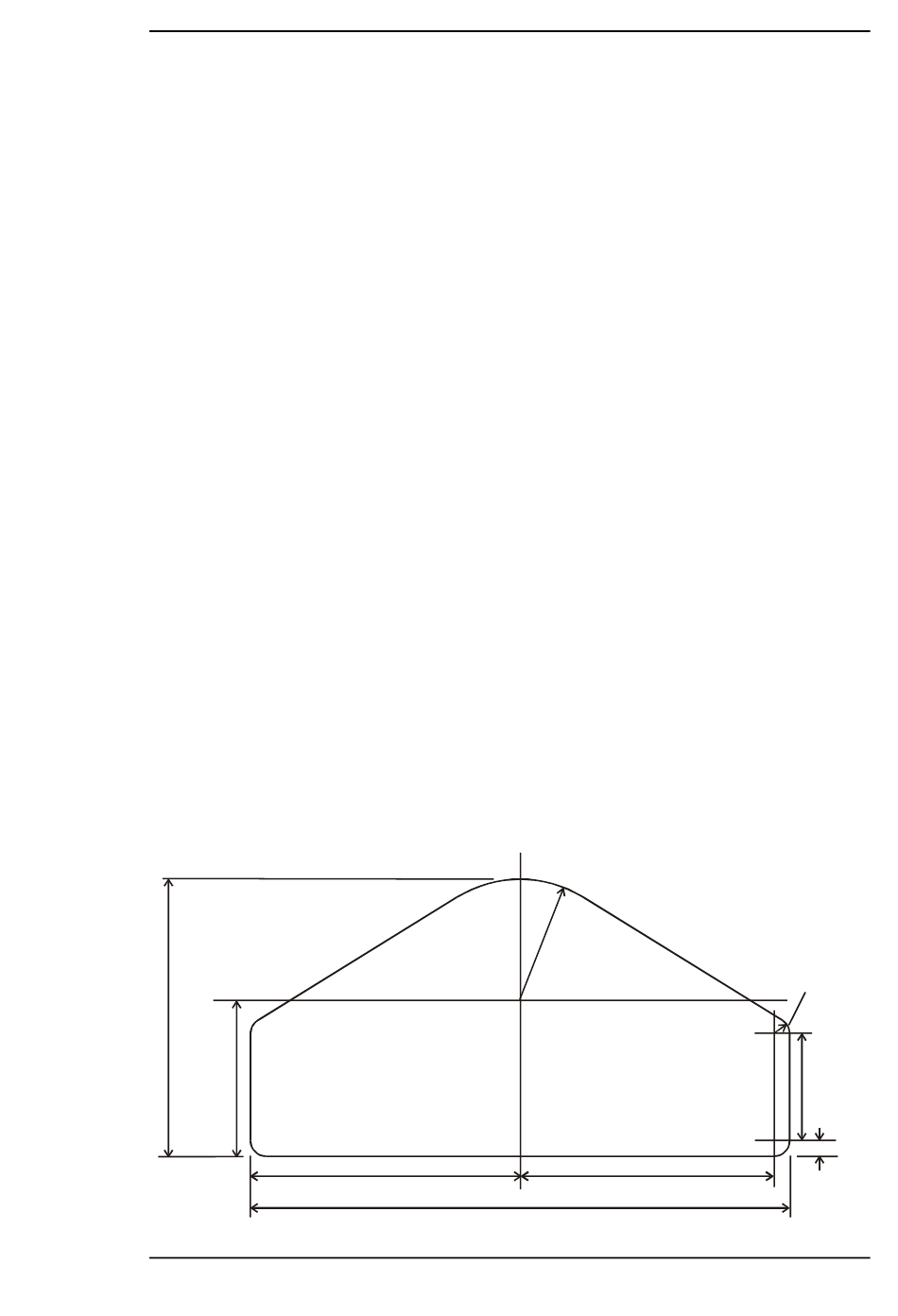

Abmessungen für den Ausschnitt sind nachfolgend
angegeben. Eine Schablone in Originalgröße finden Sie in
Anhang A.
97 mm
(3.82 in.)
54.5 mm
(2.15 in.)
ST8916 Multi-Function Dash-Logger Users Guide

Kapitel 3. Installation des Multi-Function Dash-Logger

95 mm (3.74 in.)
190 mm (7.48 in.)
42.5 mm (1.67 in.)
Rad.Typ.
Rad.-Typ.
89.5 mm (3.52 in.)
5.5 mm (0.22 in.)
Rad. Typ.
Rad.-Typ.
37.5 mm
(1.48 in.)
5.5 mm
(0.22 in.)
