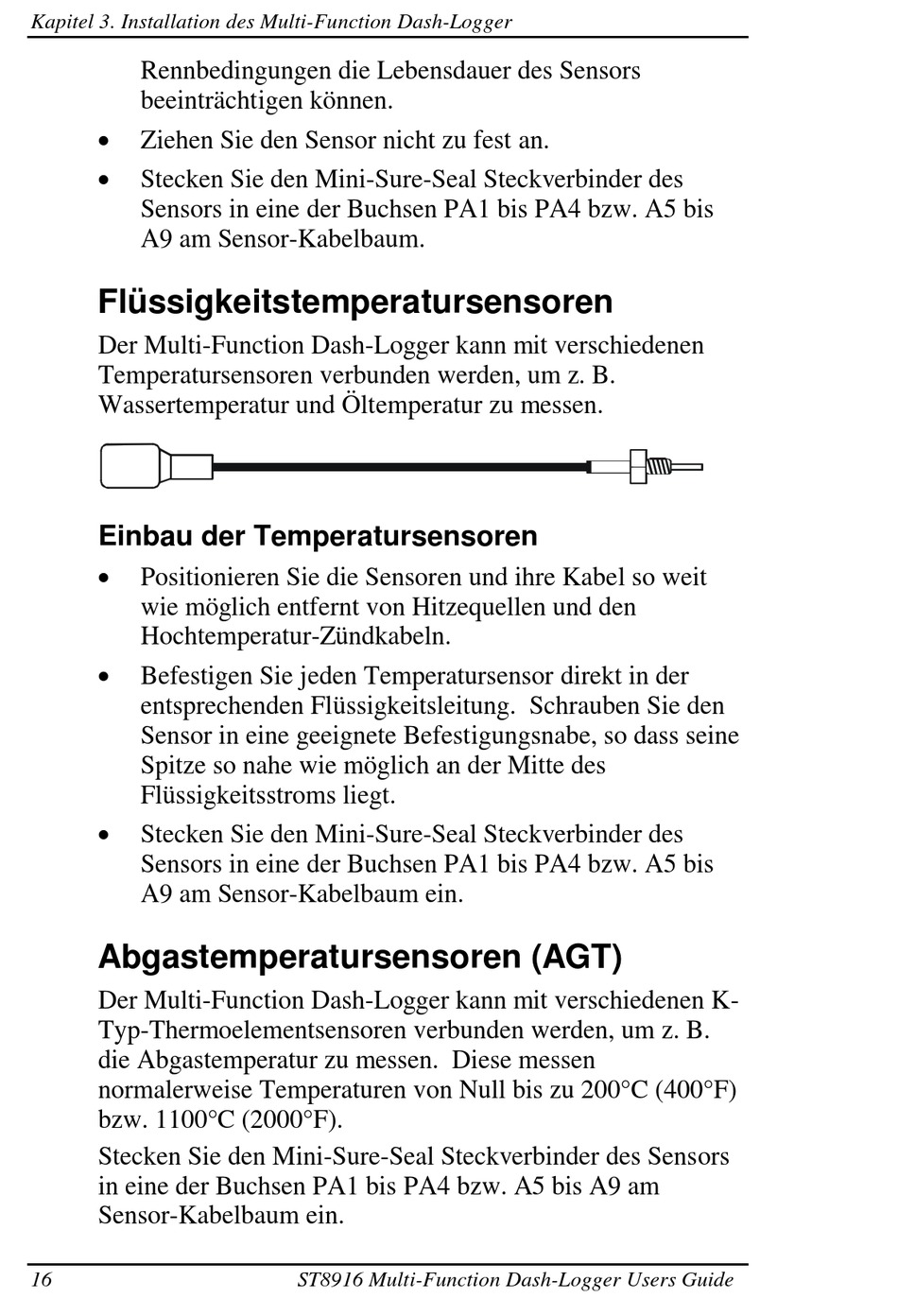

Kapitel 3. Installation des Multi-Function Dash-Logger
Rennbedingungen die Lebensdauer des Sensors
beeinträchtigen können.
 Ziehen Sie den Sensor nicht zu fest an.
 Stecken Sie den Mini-Sure-Seal Steckverbinder des
Sensors in eine der Buchsen PA1 bis PA4 bzw. A5 bis
A9 am Sensor-Kabelbaum.
Flüssigkeitstemperatursensoren
Der Multi-Function Dash-Logger kann mit verschiedenen
Temperatursensoren verbunden werden, um z. B.
Wassertemperatur und Öltemperatur zu messen.
Einbau der Temperatursensoren
 Positionieren Sie die Sensoren und ihre Kabel so weit
wie möglich entfernt von Hitzequellen und den
Hochtemperatur-Zündkabeln.
 Befestigen Sie jeden Temperatursensor direkt in der
entsprechenden Flüssigkeitsleitung. Schrauben Sie den
Sensor in eine geeignete Befestigungsnabe, so dass seine
Spitze so nahe wie möglich an der Mitte des
Flüssigkeitsstroms liegt.
 Stecken Sie den Mini-Sure-Seal Steckverbinder des
Sensors in eine der Buchsen PA1 bis PA4 bzw. A5 bis
A9 am Sensor-Kabelbaum ein.

Abgastemperatursensoren (AGT)

Der Multi-Function Dash-Logger kann mit verschiedenen K-
Typ-Thermoelementsensoren verbunden werden, um z. B.
die Abgastemperatur zu messen. Diese messen
normalerweise Temperaturen von Null bis zu 200°C (400°F)
bzw. 1100°C (2000°F).
Stecken Sie den Mini-Sure-Seal Steckverbinder des Sensors
in eine der Buchsen PA1 bis PA4 bzw. A5 bis A9 am
Sensor-Kabelbaum ein.
16 ST8916 Multi-Function Dash-Logger Users Guide
