Positionssensoren - Stack St8916 Bedienungsanleitung

Kapitel 3. Installation des Multi-Function Dash-Logger

Positionssensoren

Der Multi-Function Dash-Logger kann mit verschiedenen
Positionssensoren verbunden werden, um Drosselklappen-,
Lenk- oder Dämpferbewegungen zu messen.
Stecken Sie die Mini-Sure-Seal Steckverbinder des Sensors
in eine der Buchsen PA1 bis PA4 bzw. A5 bis A9 am
Sensor-Kabelbaum ein.

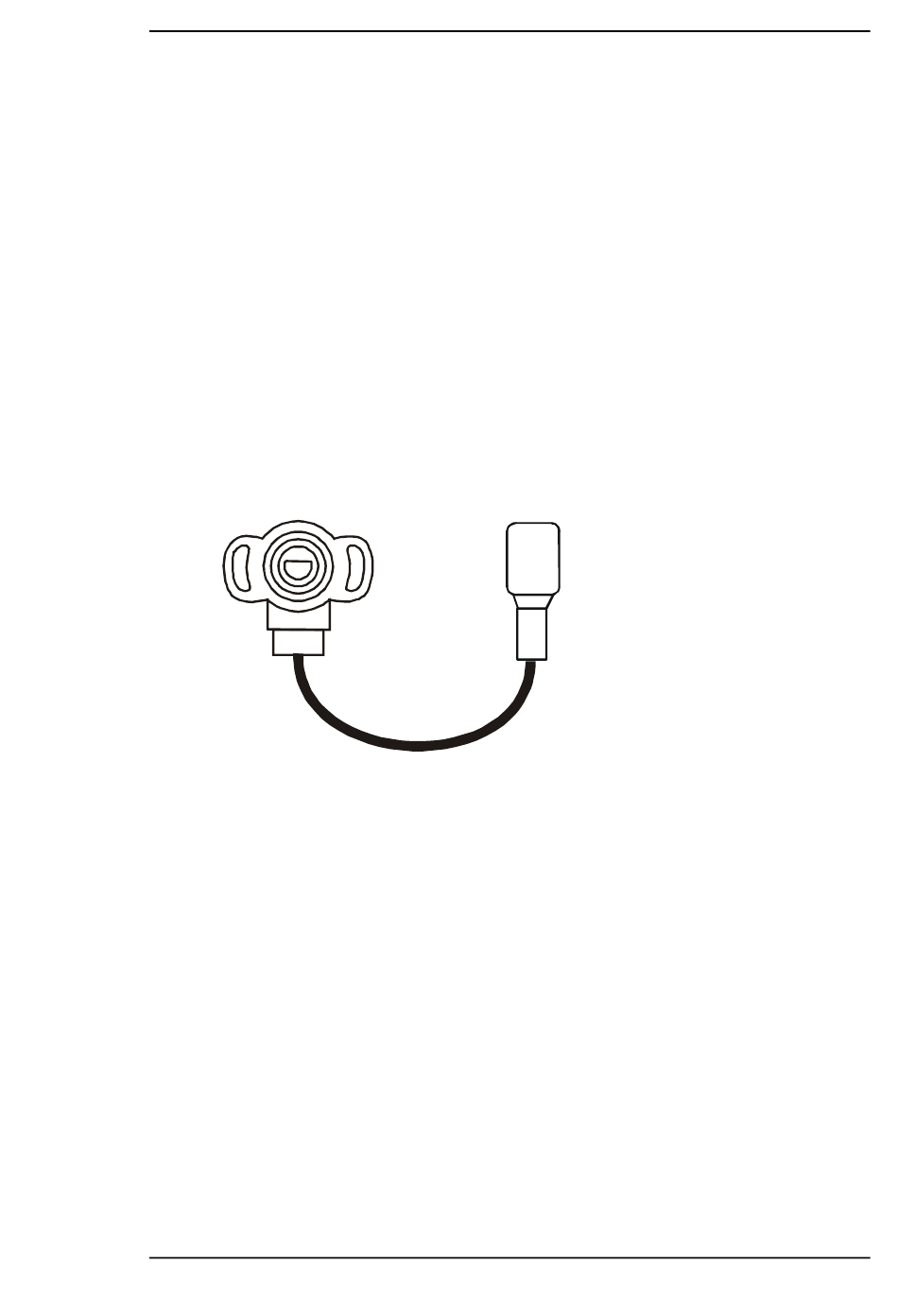

ST978 Rotations-
Drosselklappenpositionssensor
Dieser Sensor ist zum Einbau am Ende der
Drosselklappenwelle bestimmt. Es sind universelle
Befestigungsbohrungen zur Verschraubung des Sensors mit
den meisten Standard-Drosselklappengehäusen vorhanden.
! Dieser Sensor ist nicht für Radiallasten geeignet und muss
sorgfältig mit der Mittellinie der Drosselklappenwelle
ausgerichtet werden. Eine fehlerhafte Ausrichtung verkürzt
die Lebensdauer des Sensors.
ST979 Rotations-Positionssensor mit Arm
Dieser Sensor verfügt über einen gefederten Hebel, der mit
einem Stück Litzendraht beispielsweise am Gaspedal
befestigt werden sollte.
ST8916 Multi-Function Dash-Logger Users Guide 17
