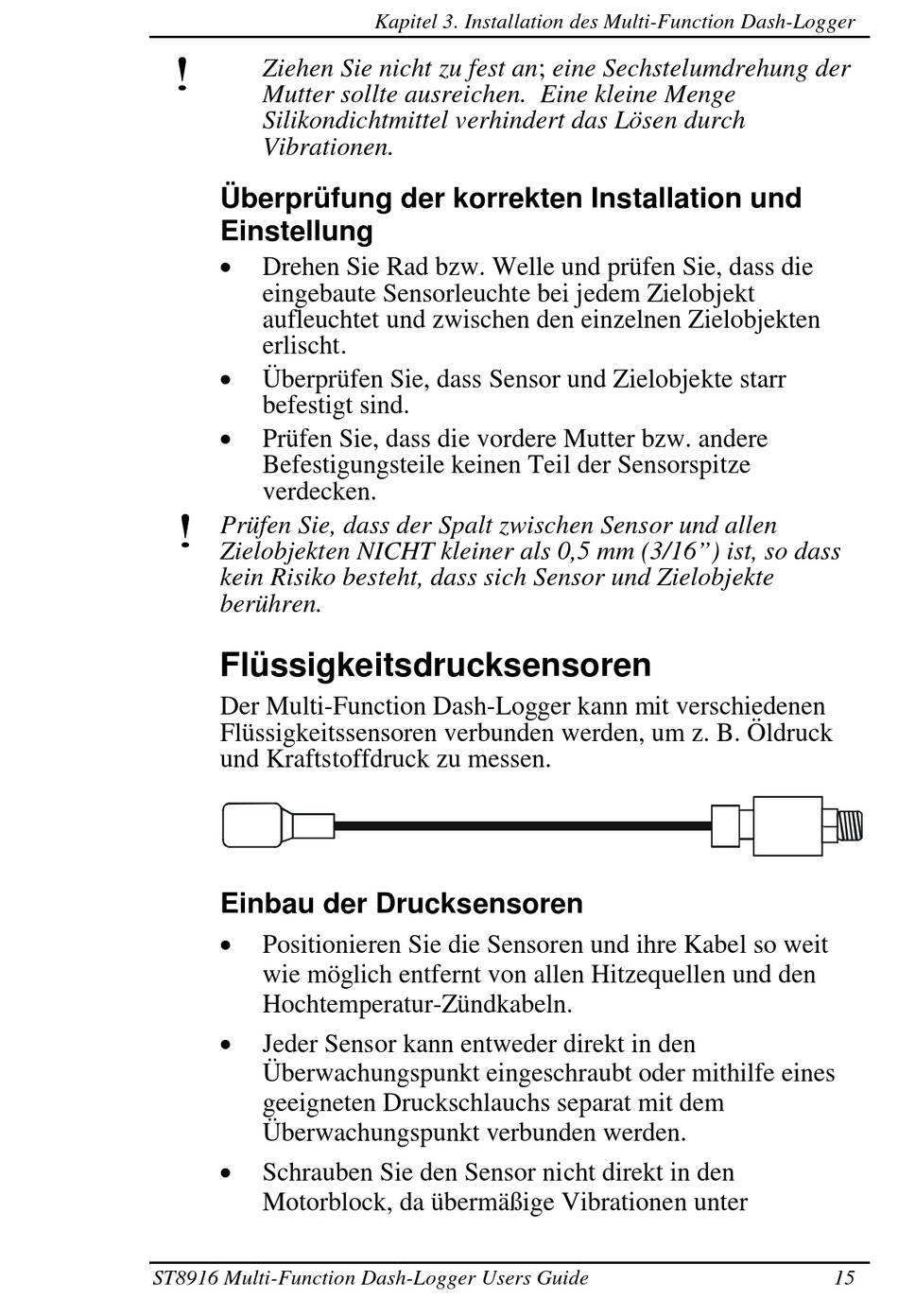

Ziehen Sie nicht zu fest an; eine Sechstelumdrehung der
Mutter sollte ausreichen. Eine kleine Menge
Silikondichtmittel verhindert das Lösen durch
Vibrationen.
Überprüfung der korrekten Installation und
Einstellung
 Drehen Sie Rad bzw. Welle und prüfen Sie, dass die
eingebaute Sensorleuchte bei jedem Zielobjekt
aufleuchtet und zwischen den einzelnen Zielobjekten
erlischt.
 Überprüfen Sie, dass Sensor und Zielobjekte starr
befestigt sind.
 Prüfen Sie, dass die vordere Mutter bzw. andere
Befestigungsteile keinen Teil der Sensorspitze
verdecken.
! Prüfen Sie, dass der Spalt zwischen Sensor und allen
Zielobjekten NICHT kleiner als 0,5 mm (3/16") ist, so dass
kein Risiko besteht, dass sich Sensor und Zielobjekte
berühren.
Flüssigkeitsdrucksensoren
Der Multi-Function Dash-Logger kann mit verschiedenen
Flüssigkeitssensoren verbunden werden, um z. B. Öldruck
und Kraftstoffdruck zu messen.
Einbau der Drucksensoren
 Positionieren Sie die Sensoren und ihre Kabel so weit
wie möglich entfernt von allen Hitzequellen und den
Hochtemperatur-Zündkabeln.
 Jeder Sensor kann entweder direkt in den
Überwachungspunkt eingeschraubt oder mithilfe eines
geeigneten Druckschlauchs separat mit dem
Überwachungspunkt verbunden werden.
 Schrauben Sie den Sensor nicht direkt in den
Motorblock, da übermäßige Vibrationen unter
ST8916 Multi-Function Dash-Logger Users Guide
Kapitel 3. Installation des Multi-Function Dash-Logger
15
