Aufbau und Funktion

Pos: 8 /Überschriften/1/A - C/Aufbau und Funktion @ 0\mod_1129797620733_6.doc @ 487
3 Aufbau und Funktion
Pos: 9 /Aufbau und Funktion/Temperatur/TTR200/Aufbau und Funktion @ 15\mod_1195565201671_6.doc @ 141692
Die digitalen Messumformer sind kommunikationsfähige Geräte mit mikroprozessorgesteuerter
Elektronik. Für die bidirektionale Kommunikation wird dem 4 ... 20 mA Ausgangssignal ein FSK-
Signal nach HART-Protokoll überlagert. Die Messumformer entsprechen der Schutzklasse IP 20
und sind für die 35 mm Tragschienenmontage geeignet.
Mit der grafischen Bedienoberfläche (DTM) können die Messumformer auf PC-Basis
konfiguriert, abgefragt und getestet werden. Die Kommunikation ist ebenfalls mittels eines
Handheld-Terminals möglich.
Pos: 10 /==== Leeres Modul mit einer Absatzmarke, IM, 1-spaltig ==== @ 14\mod_1194422545687_0.doc @ 136715
Pos: 11 /Überschriften/1/M - O/Montage @ 0\mod_1140519732218_6.doc @ 2418
4

Montage

Pos: 12 /Montage/Temperatur/TTR200/Montage auf einer Hutschiene @ 15\mod_1195567921843_6.doc @ 141741
Die Montage des Messumformers erfolgt abgesetzt vom Sensor auf einer 35 mm
Tragschienenmontage gem. EN 60175.

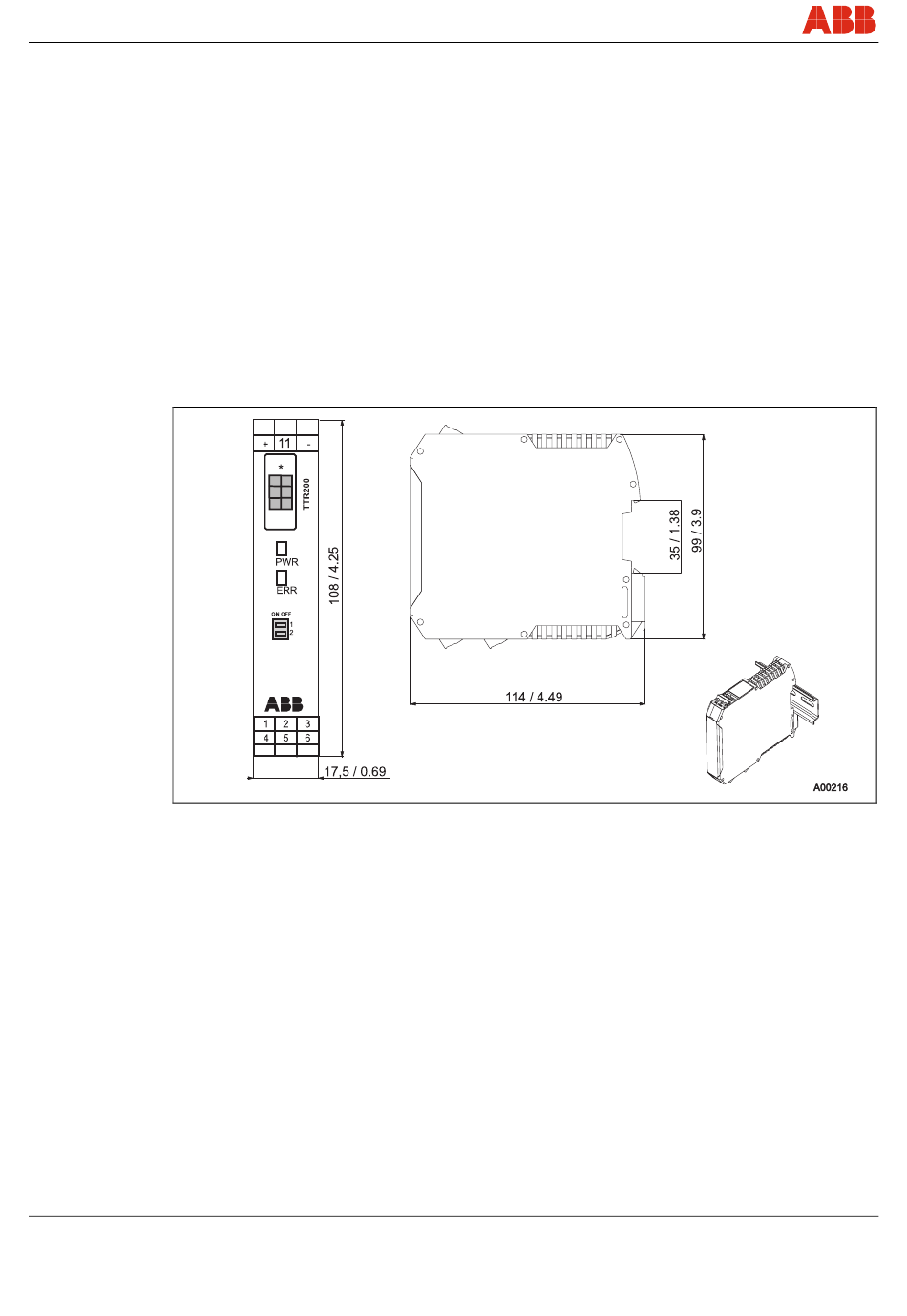

Abb. 4
Pos: 13 /======= Seitenumbruch ======== @ 0\mod_1126532365768_6.doc @ 101
12 TTR200 OI/TTR200-DE
