CA34/44/54 Grundlagen und Einschalten

2.1 Grundlagen des Displays und des Seiten-Systems

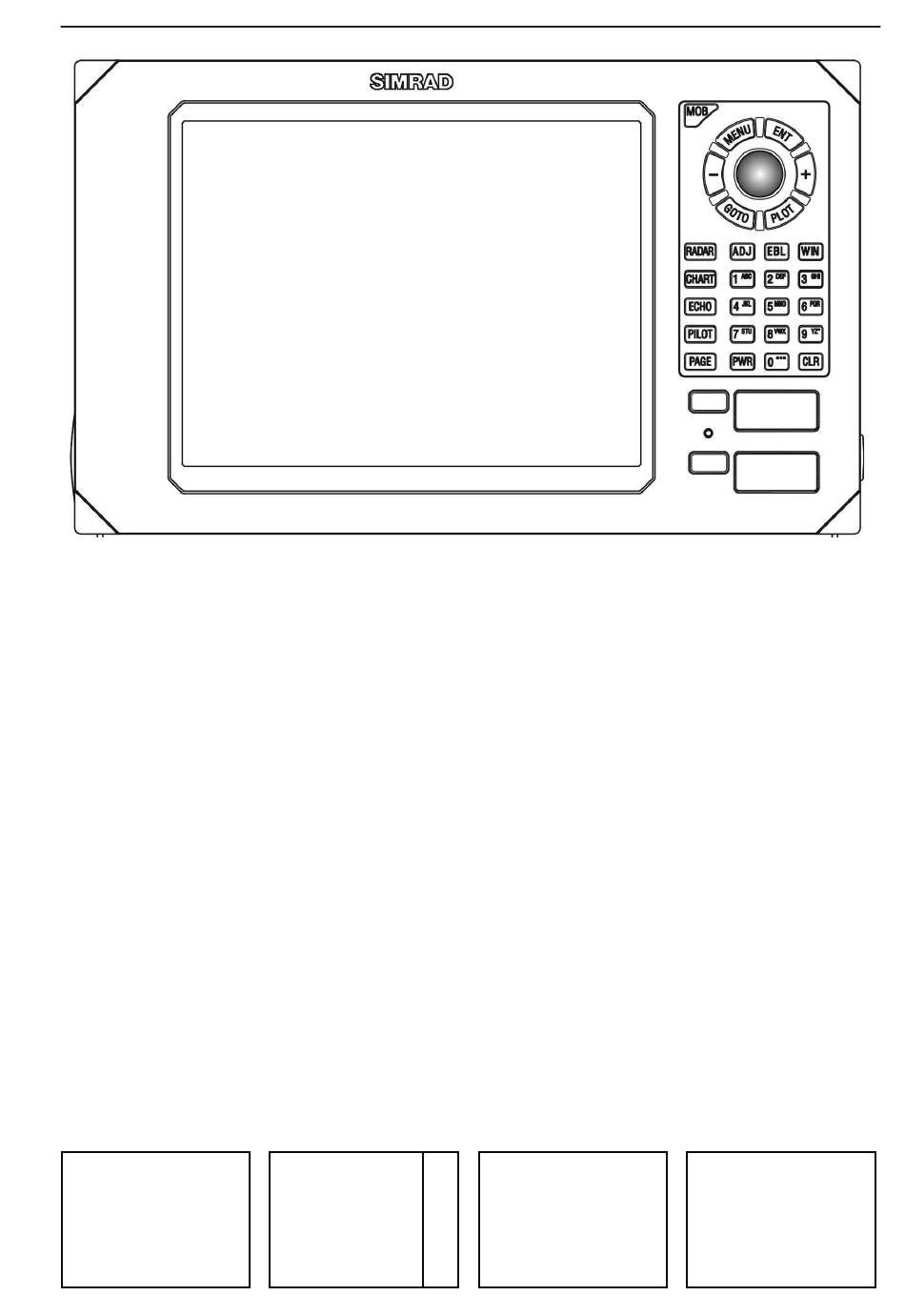

Der CA34/44/54 verfügt über einen Multifunktionsbildschirm und ein
Datenpräsentationssystem mit Vollbild und verschiedenen Typen von geteilten
Bilddarstellungen. Die Serien von Seiten unter den Funktionstasten (diese
befinden sich auf der rechten Seite des Bildschirmes) geben dem Benutzer in
den meisten Fällen alle notwenigen Informationen.
Im geteilten Bildschirm können bis zu vier Displays gleichzeitig eingesehen
werden. Das aktive (zur Zeit genutzte) Display ist rot eingerahmt. Mit Hilfe
der [WIN] Taste kann im Uhrzeigersinn zwischen den einzelnen Bilddar-
stellungen weitergeschaltet werden (das jeweilige Display aktiviert werden).
Nur aktivierte Displays sind bedienbar.
Die [PAGE] Taste unterscheidet sich von den anderen Funktionstasten. Es
befinden sich vier Seiten unter der [PAGE] Taste, welche auf die vom Benutzer
gewünschte Präsentation, per Austausch eines existierenden Displays im
PAGE System durch ein neu ausgewähltes Display von der Funktionstaste
oder per Menü – siehe nächste Seite, eingestellt werden können. Durch
einfaches Drücken der [PAGE] Taste kann zwischen den aktiven Seiten unter
den Funktionstasten hin- und hergeschaltet werden, z. B.
Radar-
Display
SIMRAD CA44
Karte mit
Datenfeld
Echo-Display
mit A-Scope
Kapitel 2-1
Autobahn-
Display
