CA34/44/54 Echolot-Menü
Von jedem Display aus:
ECHO Durch längeres Drücken der [ECHO] Taste kann wie folgt hin- und
hergeschaltet werden:
Standard

5.3 Standard Echo-Display

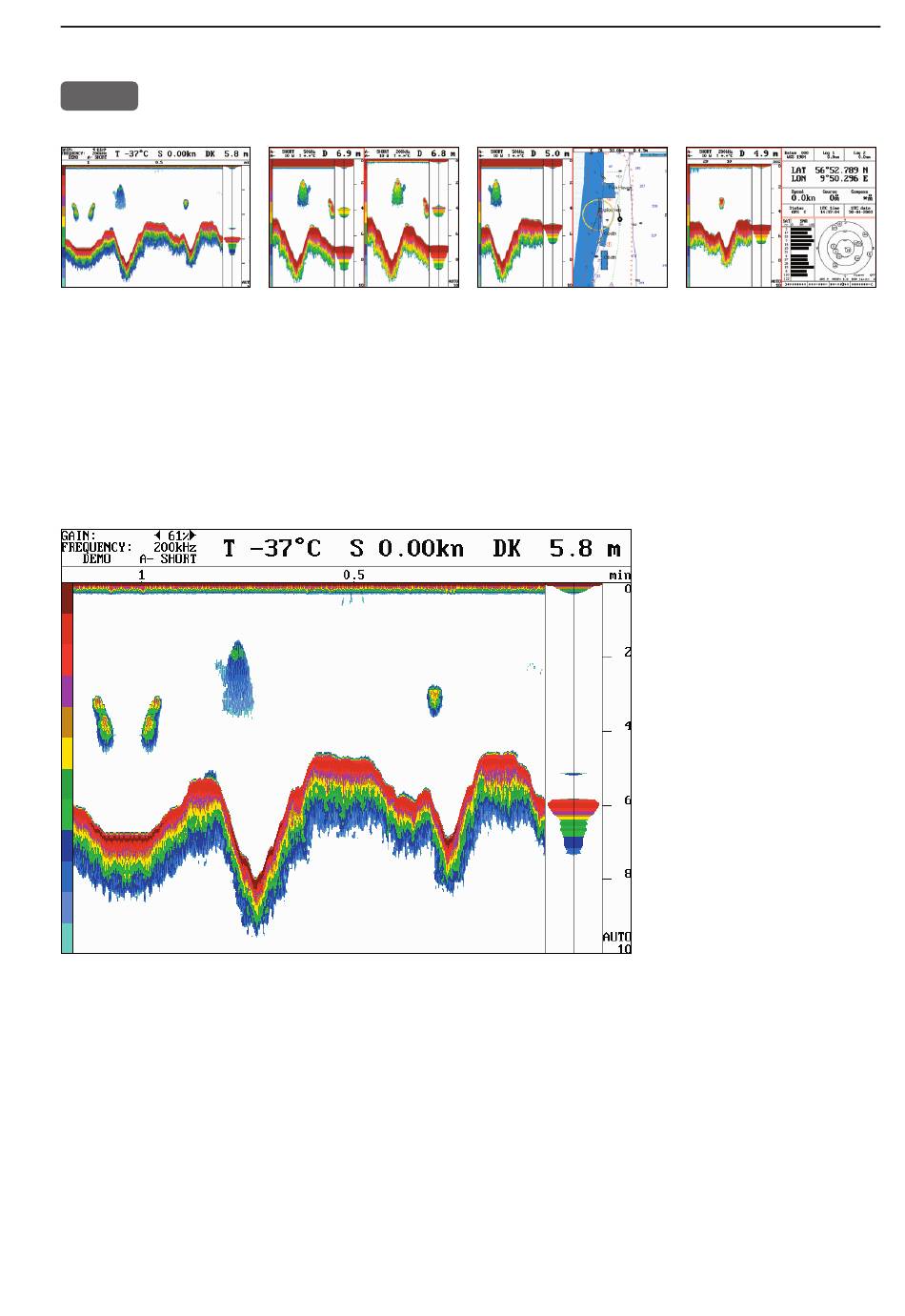

Im unteren Bild ist die generelle Grafik (Standard-Display) zur Beobachtung
von Fischgründen und der Bodenbeschaffenheit dargestellt. Einige
Oberflächen-Echos können direkt unter dem Schwinger auftreten.
Im Datenfeld sind folgende Anzeigen voreingestellt: Gain (Verstärkung);
Frequenz; Sendepulslänge A- KURZ (eingestellt auf Automatik);
Sendeleistung A10W (eingestellt auf Automatik); Siehe Abschnitt 5.7.
Aktuelle Temperatur T in Celcius oder Fahrenheit (in 1/10 Gradschritten);
aktuelle Geschwindigkeit S durch das Wasser oder über Grund (SOG) in
Knoten oder Kilometer/Stunde oder Meile/Stunde, Aktuelle Tiefe DK=
Wassertiefe ab Kiel; – die Einheiten können im Einstellungsmenü (Setup) für
die Einheiten umgestellt werden (MENU,7,1)
*) Aktuelle Tiefe DK= Wassertiefe ab Kiel, DS= Wassertiefe ab Oberfläche,
DT= Wassertiefe ab Lotschwinger - Einstellungen können im Menü Echolot-
Doppelte Frequenz
(CA44/54)
Benutzer Bildschirm1 Benutzer Bildschirm2
Schwingerlinie
Tiefen-Skala
- einstellbar mit
+/- Tasten oder den
Kurzwahltasten 1-9.
0 drücken für
automatische
Bereichswahl.
Kapitel 5-3
