4 x Erste Inbetriebnahme
1 Datum
2 Uhrzeit
3 Aktuelle Raumtemperatur

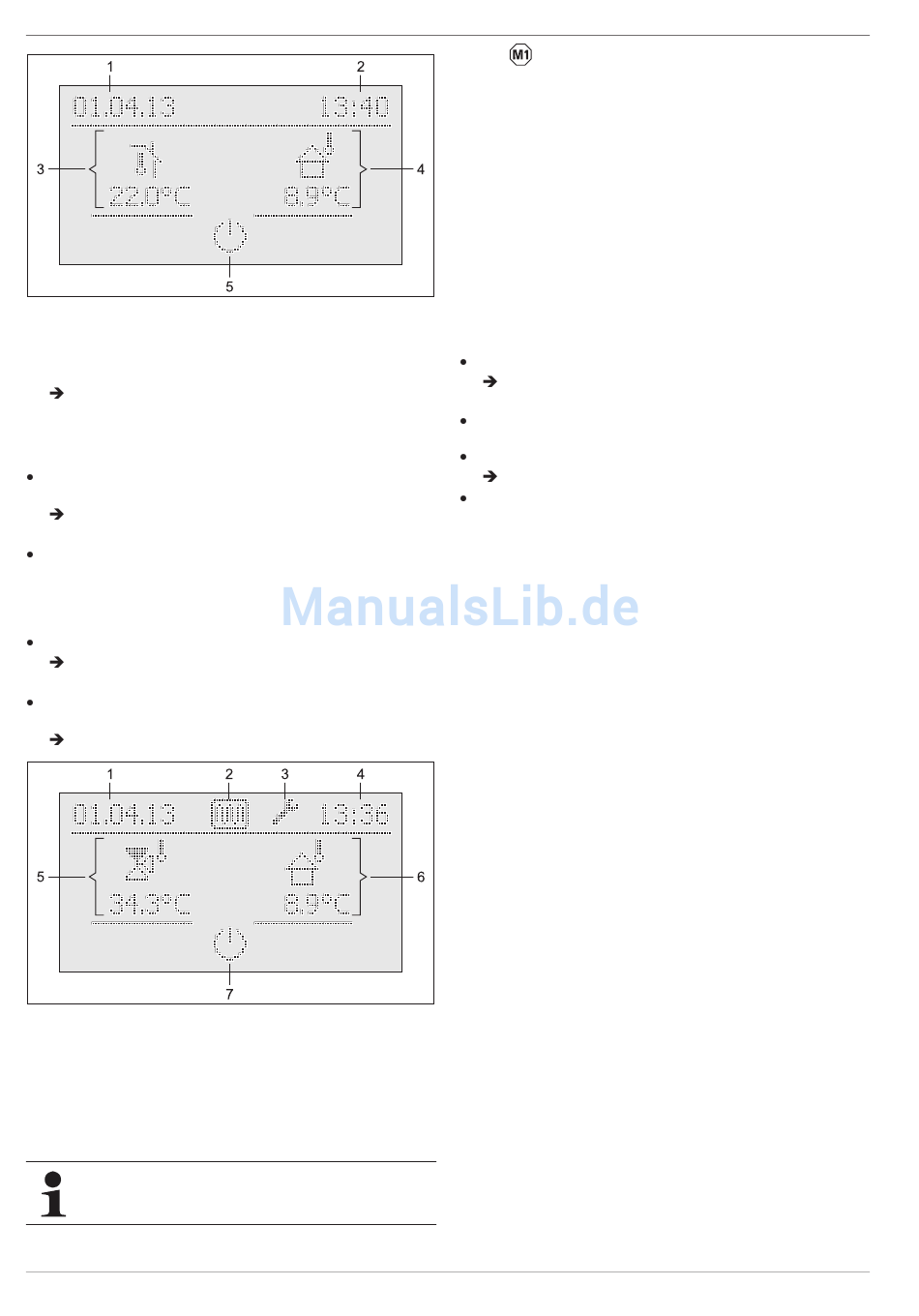

Bild 4-4 Standardanzeige RoCon M1 - "Wohnraum"
Die Einstellungen an der Raumstation RoCon U1 wirken
nur auf den zugeordneten Heizkreis (außer bei aktivierter
Terminalfunktion).
B: Konfiguration bei Einstellung "Mischer"
Einstellung "Mischer" mit kurzem Druck auf den Drehtaster
bestätigen.
Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
Mit dem Drehtaster den Parameter [HZK Zuordnung]
einstellen. Dieser Parameter muss identisch mit der
Einstellung des Adressschalters im Mischermodul sein (siehe
Bild 4-2), welchem die Raumstation RoCon U1 zugeordnet
wird.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
einstellen.
Standardanzeige wird angezeigt (siehe Bild 4-4).
1 Anzeige Datum
2 Statusanzeige: Estrichfunkti-
on aktiv
3 Statusanzeige: Fachmann-
Login
4 Anzeige Uhrzeit
Bild 4-5 Standardanzeige RoCon M1 - "Mischer" mit beispielhaften
Statusanzeigen
In der Einstellung "Mischer" ist der Raumfühler von
RoCon M1 deaktiviert.
36
4 Aktuelle Außentemperatur
5 Aktive Betriebsart des zuge-
ordneten Heizkreises
5 Aktuelle Vorlauftemperatur
des Mischerkreises
6 Aktuelle Außentemperatur
7 Eingestellte Betriebsart des
zugeordneten Heizkreises
4.4.3 Mischermodul RoCon M1 einem
Wärmeerzeuger zuordnen
Wenn nur 1 Wärmeerzeuger im RoCon-System eingebunden ist,
ist keine Anpassung der Wärmeerzeugerkennung notwendig
(siehe Tab. 4-1).
Falls Anpassungen vorgenommen werden müssen, ist der Wert
des Parameters [WE Zuordnung] (siehe Kapitel 6, Tab. 6-15) auf
den gleichen Wert wie die Wärmeerzeugerkennung der ROTEX
HPSU compact einzustellen, welche den Mischerkreis dieses
Mischermoduls versorgen soll.

4.4.4 Master-RoCon-Funktion

Jeder Raumstation RoCon U1, deren Heizkreiskennung auf
einen direkten Heizkreis eingestellt ist, kann die Master-RoCon-
Funktion zugeordnet werden.
Fachmanncode eingeben (siehe Kapitel 3.6.1).
Nach Eingabe wird wieder die Ebene "Installation"
angezeigt.
Mit dem Drehtaster den Parameter [Master-RoCon]
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung des Parameters wird angezeigt.
Mit dem Drehtaster den Parameter für die Funktion auf "Ein"
stellen und durch kurzen Druck auf den Drehtaster bestä-
tigen.
Alle Einstellungen an der Raumstation RoCon U1 wirken wie
Einstellungen am Bedienteil RoCon B1 des zugeordneten Wär-
meerzeugers.
Somit können auch die Funktionen zur Warmwasserbereitung
von der Raumstation aus fernbedient werden.
Da in dieser Einstellung das Bedienteil RoCon B1 die Kontrolle
über den zugeordneten Heizkreis besitzt, wirken Einstellungen,
welche am Bedienteil der ROTEX HPSU compact vorgenommen
werden, nur auf den Wärmeerzeuger aber nicht auf den Heiz-
kreis (siehe Abschnitt 4.1).

4.4.5 Hausmeisterfunktion

Die Hausmeisterfunktion ist gleichbedeutend mit der Terminal-
funktion (siehe Kapitel 3.4.9 und Abschnitt 4.1 unter Parameter
[Terminaladresse]).
FA ROTEX RoCon HP • 01/2016
