Die Betriebsarten können durch Zusatzfunktionen beeinflusst
werden, wie:
– Witterungsgeführte Vorlauftemperaturregelung
– Schaltzeitprogramme
– Einstellung des Temperatursollwerts
– Einstellung an Raumstation
– Einstellung am Raumthermostat
– Schaltstatus am EXT-Eingang (externe Betriebsartenum-
schaltung)
– Schaltstatus am EBA-Eingang (externe Bedarfsanforderung)
– Flüsterbetrieb
– Interlinkfunktion
– Schaltstatus am SMART GRID-Eingang (EVU-Funktion
SMART GRID)
– Schaltstatus am EVU-Eingang (EVU-Funktion HT/NT (Nie-
dertarif) oder SMART GRID)
– Abtaufunktion
– Frostschutzfunktion
– Estrichfunktion
– Entlüftungsfunktion
– Handbetrieb

Tastensperre

Das Bedienfeld der RoCon HP lässt sich gegen versehentliche
Betätigung sperren (siehe Bild 3-4).
Die Entsperrung erfolgt in gleicher Weise.
Voraussetzung für diese Funktion ist, dass in der Ebene "Instal-
lation" der Parameter [Funkt Tastensperre] auf "Ein" gestellt ist
(siehe Kapitel 6.2.1, Tab. 6-1).

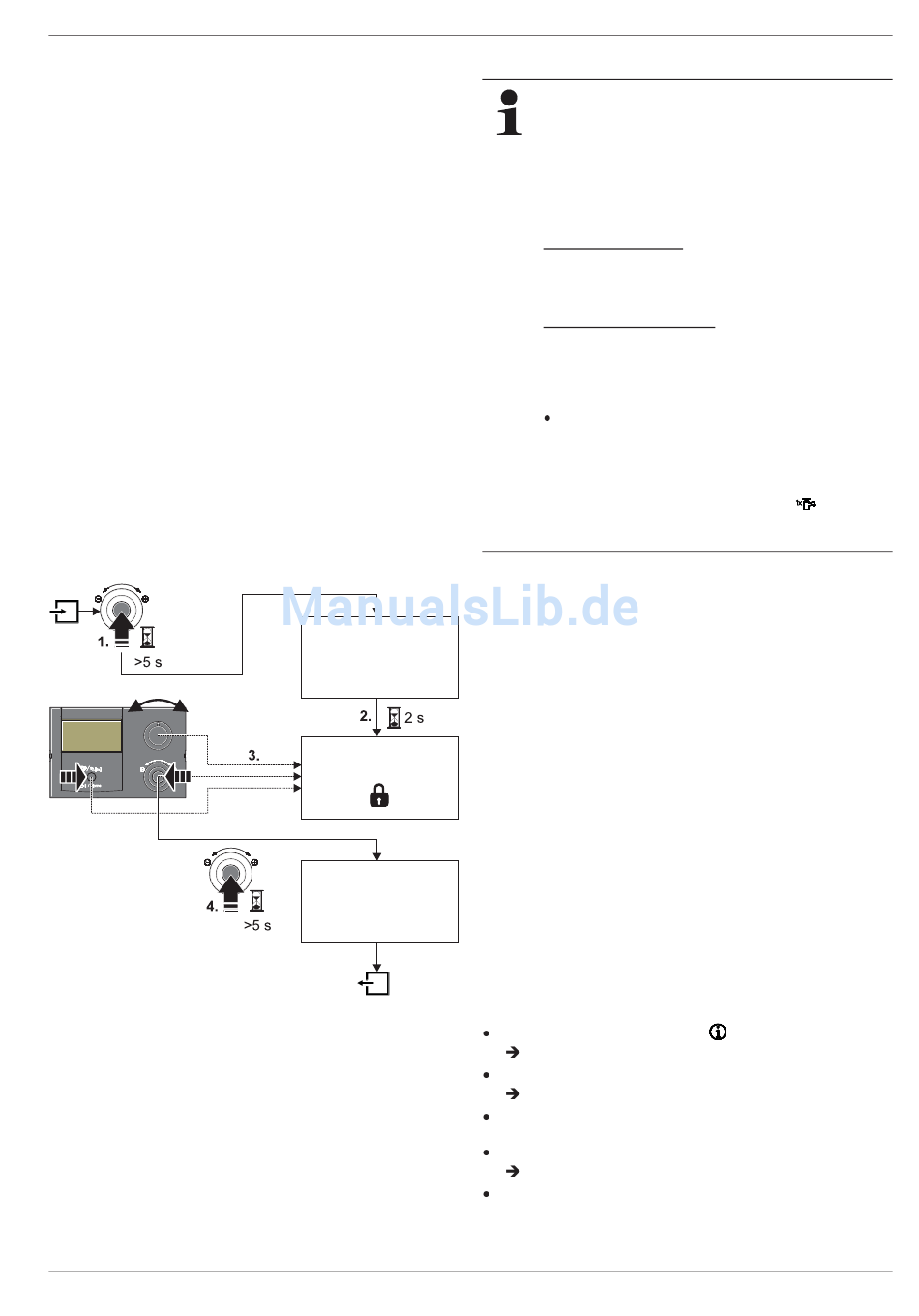

Bild 3-4 Tastensperre aktivieren (1.) und deaktivieren (4.)
FA ROTEX RoCon HP • 01/2016

3.4 Grundfunktionen und Betriebsarten

Automatische Abtaufunktion
Bei niedrigen Außentemperaturen und entsprechender Luft-
feuchtigkeit kann es zu einer Vereisung des Wärmepumpen-
außengeräts kommen. Die Vereisung behindert den effizienten
Funkt Tastensperre
Betrieb. Das System erkennt diesen Zustand automatisch und
Ein startet die Abtaufunktion.
Während der aktiven Abtaufunktion wird dem Warmwasser-
speicher Wärme entnommen und ggf. der Backup-Heater zuge-
schaltet. Je nach Wärmebedarf für die Abtaufunktion kann die
Beheizung des direkten Heizkreises während des Abtauvor-
Funkt Tastensperre
gangs kurzzeitig unterbrochen werden.
Nach spätestens 8 min schaltet sich das System in den Normal-
betrieb zurück.

3.4.1 Anlageninformation (Info)

In dieser Drehschalterstellung können mittels Drehtaster alle An-
Funkt Tastensperre
lagentemperaturen, der Typ der ROTEX HPSU compact, diverse
Softwareinformationen sowie die Betriebszustände aller Anla-
Aus
genkomponenten nacheinander abgefragt werden. Die Anzahl
der angezeigten Parameter ist abhängig von den angeschlos-
senen Komponenten.
Es können keine Einstellungen an diesen Werten vorgenommen
werden.
Weiterführende Erklärungen und mögliche Anzeigewerte zu dieser Drehschalter-
stellung finden Sie in Tab. 3-5 und in Kapitel 6.10.
Wenn die Speichertemperatur bestimmte Minimalwerte
unterschreitet, verhindern die Sicherheitseinstellungen
der ROTEX HPSU compact den Wärmepumpenbetrieb
bei niedrigen Außentemperaturen:
– Außentemperatur < -2 °C, minimale Speicher-
temperatur = 30 °C
– Außentemperatur < 12 °C, minimale Speicher-
temperatur = 23 °C.
Ohne Backup-Heater:
Das Speicherwasser muss durch einen externen Zu-
heizer auf die erforderliche minimale Speichertempe-
ratur aufgeheizt werden.
Mit Backup-Heater (BUxx):
Bei einer Außentemperatur < 12 °C und einer Spei-
chertemperatur < 35 °C wird automatisch der Backup-
Heater (BUxx) eingeschaltet, um das Speicherwasser
auf mindestens 35 °C aufzuheizen.
Um den Aufheizvorgang mit Backup-Heater zu
beschleunigen, vorübergehend die
– Parameter [Funktion EHS] = "1" und
– Parameter [Leistung WW] auf Maximalwert
des Backup-Heaters stellen.
– Drehschalter auf die Betriebsart
Parameter [1x Warmwasser] auf "Ein" stellen.
Drehschalter in Stellung "Info"
Standardanzeige wird angezeigt (siehe Bild 3-2).
Drehtaster kurz drücken.
Parameterübersicht wird angezeigt.
Mit dem Drehtaster die gewünschte Informationsebene
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Wert wird angezeigt (Beispiel siehe Bild 3-6).
Mit dem Drehtaster die einzelnen Informationen anwählen.
3 x Bedienung
stellen und
stellen.
