Aus Gründen der Übersichtlichkeit sollte diesem Bedienteil der
Wert = 0 zugewiesen werden.
Wird in der Drehschalterstellung
"n. A." angezeigt, ist diesem Bedienteil RoCon B1 bis-
her keine gültige Terminalkennung zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Am Adressschalter (siehe Bild 4-2) muss eine eindeutige Geräte-
kennung ( 1) für den von diesem Mischermodul zu regelnden
Heizkreis eingestellt werden, die mit dem (Parameter [HZK Zu-
ordnung]) des Mischermoduls (siehe Tab. 4-1) synchronisiert
werden muss.

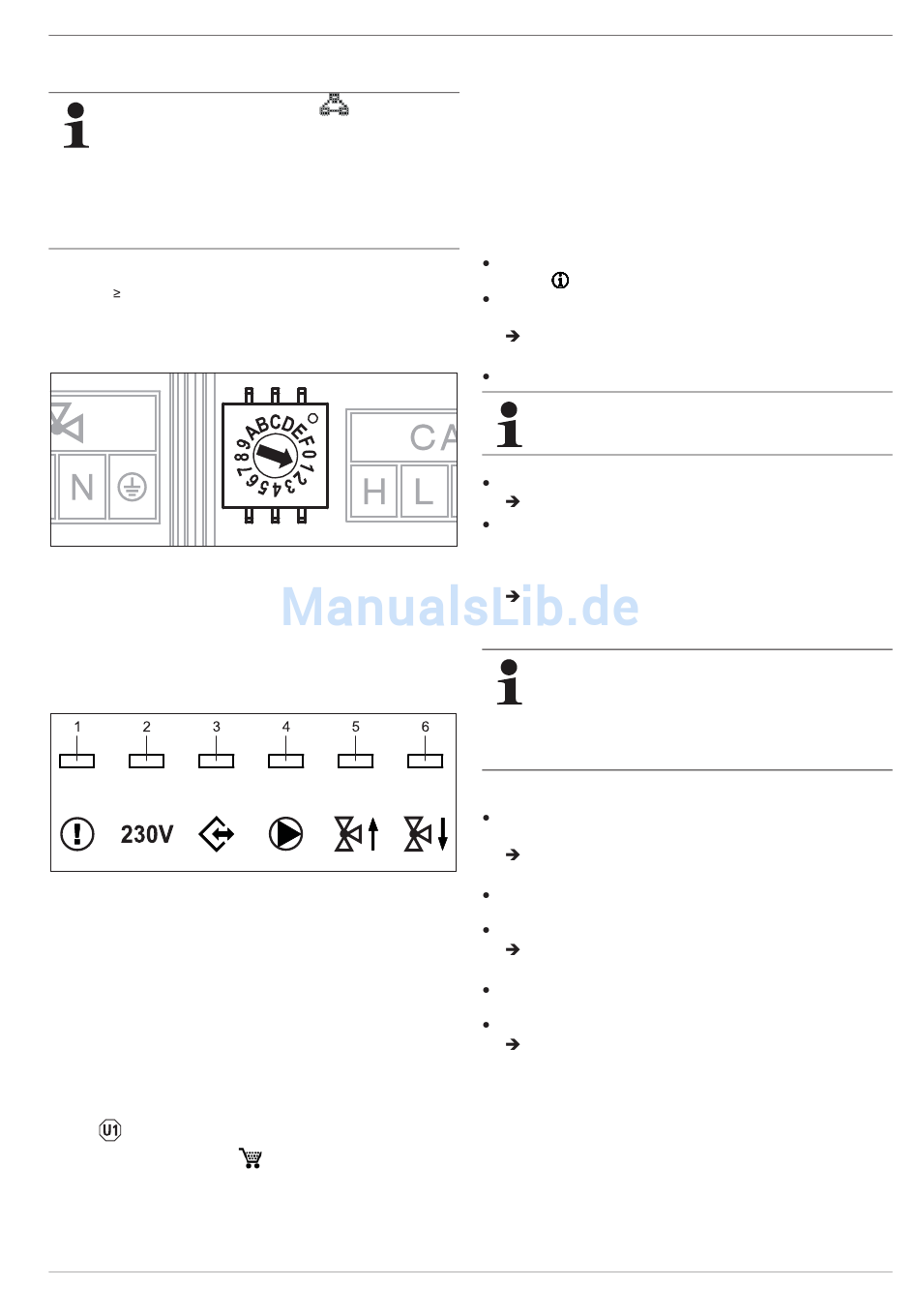

Bild 4-2 Einstellung Gerätekennung für Mischermodul RoCon M1
Alle Einstellungen und Bedienschritte für diesen Heizkreis er-
folgen analog zu denen für den direkten Heizkreis. Die Übersicht
über die verfügbaren Parameter und ihrer Einstellungen finden
Sie in Kapitel 6.13.
Direkt am Mischermodul RoCon M1 kann der aktuelle Betriebs-
status festgestellt werden (siehe Bild 4-3).
1 LED rot - Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete
Bedieneinheit übermittelt)
- An: Unterspannung der internen Uhr nach Strom-
ausfall (>10 h)
2 LED grün - An: Betriebsanzeige, Mischermodul eingeschaltet
3 LED grün - An: CAN-Kommunikation hergestellt
4 LED grün - An: Mischerkreispumpe eingeschaltet
5 LED grün - An: Mischer "AUF" wird angesteuert
6 LED grün - An: Mischer "ZU" wird angesteuert
Bild 4-3 Symbolerklärung Statusanzeigen RoCon M1
4.4.2

Raumstation RoCon U1

Die Raumstation RoCon U1 (
a) Fernbedieneinheit der ROTEX HPSU compact,
b) Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder
eigenständige Mischerkreisregelung),
FA ROTEX RoCon HP • 01/2016
die Meldung
15 70 34) kann als
4 x Erste Inbetriebnahme
c) Raumthermostat für die ROTEX HPSU compact,
d) Fernbedieneinheit des gesamten RoCon-Systems (mit akti-
vierter Terminalfunktion)
eingesetzt werden.
Die Raumstation muss über eine CAN-Busleitung mit einer, in
der ROTEX HPSU compact eingebauten RoCon-Regelung oder
einem Mischermodul RoCon M1 verbunden sein. Es ist kein ge-
sonderter Netzanschluss für die Raumstation notwendig.
Ablauf zur Erstinbetriebnahme
(siehe auch Abschnitt 4.2)
Drehschalter an der Raumstation RoCon U1 in Stellung
"Info" stellen.
Stromversorgung der zugehörigen ROTEX HPSU compact
einschalten.
Nach der Startphase wird die Auswahl für die Bedienspra-
che an der Raumstation RoCon U1 angezeigt.
Mit dem Drehtaster die gewünschte Sprache anwählen.
Die Bediensprache kann jederzeit erneut geändert wer-
den.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Meldung "Einrichtungsassist" wird angezeigt.
Mit dem Drehtaster den gewünschten Verwendungszweck
der Raumstation anwählen.
– "Wohnraum": Verwendungszweck siehe a), c), d)
– "Mischer": Verwendungszweck siehe b)
Je nach ausgewählter Verwendung erfolgt die weitere
Konfiguration anhand der nachfolgenden Abschnitte (A
oder B).
Alle Bedienschritte nach der Erstinbetriebnahme für
den zugeordneten Heizkreis erfolgen analog zu denen
am Bedienteil RoCon B1 der ROTEX HPSU compact.
Mit der Raumstation können allerdings nicht alle Funk-
tionen (z. B. Handbetrieb, Zurücksetzen von Fehlern)
der ROTEX HPSU compact aktviert werden.
A: Konfiguration bei Einstellung "Wohnraum"
Einstellung "Wohnraum" mit kurzem Druck auf den
Drehtaster bestätigen.
Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
Im Parameter [HZK Zuordnung] mit dem Drehtaster den
zugehörigen Heizkreis auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
einstellen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Standardanzeige wird angezeigt (siehe Bild 4-4).
