Bei aktivierter Terminalfunktion wird in der Kopfzeile des Dis-
plays als zusätzlicher Hinweis auf das fernbediente Gerät, das
Symbol #X angezeigt, wobei "X" die eingestellte Geräte-
kennung des fernbedienten Geräts ist.
Die angezeigten Werte und Symbole werden immer vom ausge-
wählten Gerät übernommen (z. B. Mischerkreis-Vorlauftempe-
ratur vom Mischermodul RoCon M1 mit der Gerätekennung 1).

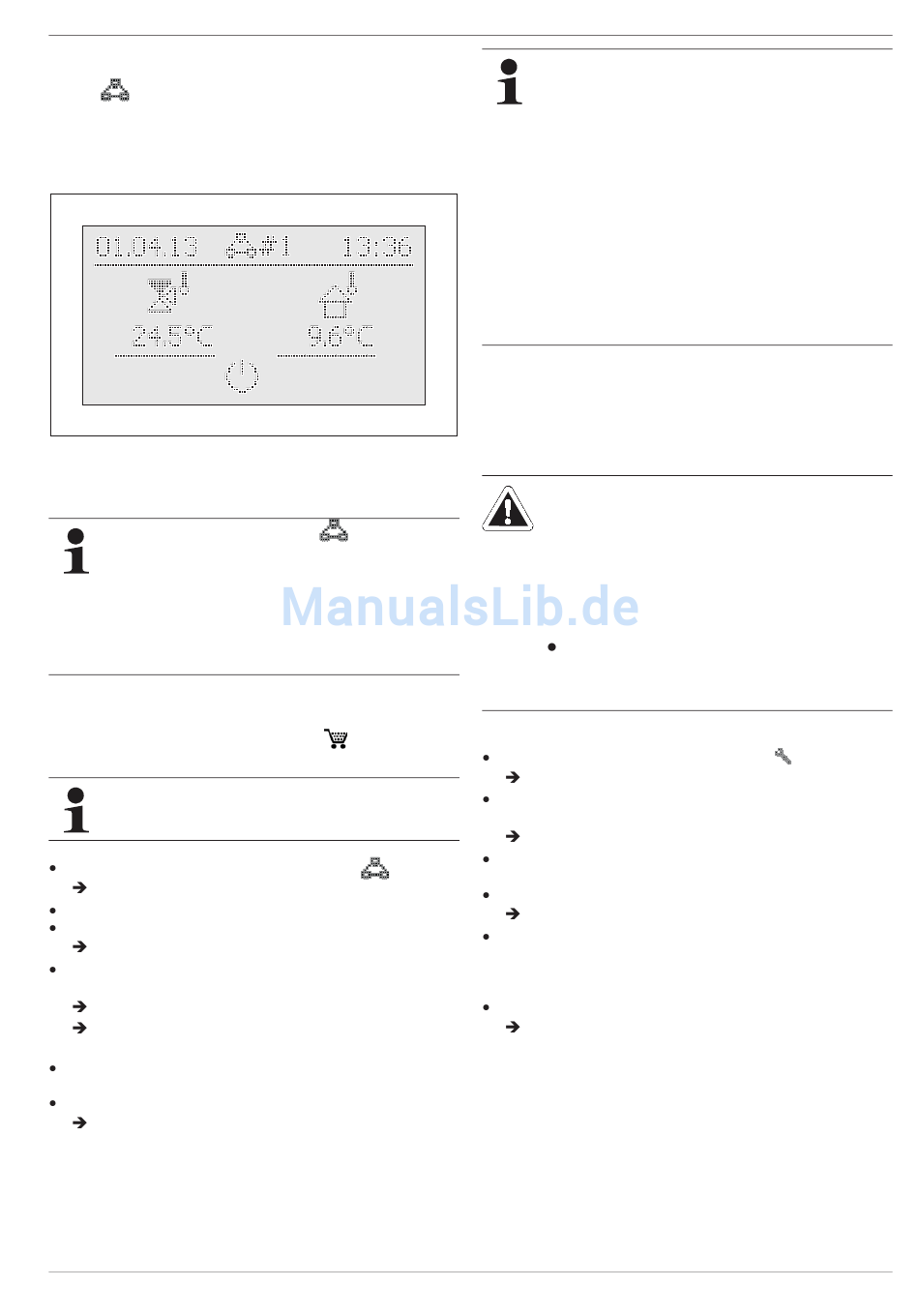

Bild 3-11 Beispielanzeige für fernbedientes Mischermodul
Zur Bedienung des lokalen Geräts muss dieses in der Auswahl-
liste wieder aktiviert werden (Parameter [Keine Auswahl]).
Wird in der Drehschalterstellung
"n. A." angezeigt, ist dem Bedienteil bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Terminalbetrieb aktivieren / deaktivieren
Voraussetzung: Dem Bedienteil RoCon B1 der ROTEX HPSU
compact oder der Raumstation RoCon U1 (
eine gültige Terminalkennung zugewiesen.
Die Einstellung der Terminalkennung optional ange-
schlossener Geräte, siehe Kapitel 4.4 bzw. die jeweils
mitgelieferte Betriebsanleitung.
Drehschalter in Stellung "Fern-Einstellung"
Ebene "Fern-Einstellung" wird angezeigt.
Mit dem Drehtaster den Parameter [Bus - Scan] auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Kontextmenü wird angezeigt.
Mit dem Drehtaster den Parameter [Bus - Scan] auswählen
und mit "Ja" bestätigen.
Bus - Scan wird durchgeführt.
Übersicht aller gefundenen Geräte wird angezeigt (Bei-
spiel siehe Bild 3-10).
Mit dem Drehtaster das Gerät, für welches die Terminal-
funktion ausgeführt werden soll, auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Das lokale Bedienteil wirkt als Fernbedienung für das
externe Gerät.
Um den Terminalbetrieb zu beenden und das Bedienteil wieder
zur Bedienung des zugeordneten Geräts umzuschalten, muss
auf der Ebene "Fern-Einstellung" der Parameter [Keine
Auswahl] angewählt und bestätigt werden.
FA ROTEX RoCon HP • 01/2016
3.4.10 Flüsterbetrieb
Flüsterbetrieb bedeutet, dass das Wärmepumpenaußengerät mit
reduzierter Leistung arbeitet. Dadurch wird das Betriebsge-
räusch, welches durch das Wärmepumpenaußengerät erzeugt
wird, reduziert.
die Meldung
Flüsterbetrieb aktivieren / deaktivieren
15 70 34) wurde
Drehschalter in Stellung "Konfiguration"
Mit dem Drehtaster die Ebene "Anlagenkonfiguration"
anwählen.
Mit dem Drehtaster den Parameter [Flüsterbetrieb]
stellen.
auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Parameter einstellen.
– Parameter [Flüsterbetrieb] = 0: Deaktiviert
– Parameter [Flüsterbetrieb] = 1: Dauerhaft aktiviert
– Parameter [Flüsterbetrieb] = 2: Nur nachts aktiviert
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.2.
Nach einer zwischenzeitlichen Trennung von der
Stromversorgung, wird in der Ebene "Fern-Einstellung"
immer die Anzeige, wie in Bild 3-9 dargestellt, ange-
zeigt.
Um die Terminalfunktion für angeschlossene Geräte
nutzen zu können, muss ein erneuter Bus - Scan durch-
geführt werden.
Die Kommunikation zwischen den RoCon-Systemkom-
ponenten funktioniert auch ohne Bus - Scan weiter und
zuvor vorgenommene Einstellungen bleiben aktiv.
Die Aktivierung der Terminalfunktion erfolgt, wie in
Bild 3-10 dargestellt, jedoch muss nach Bestätigung
der Anzeige "Bus - Scan" mit dem Drehtaster der Para-
meter [Neu scannen?] ausgewählt und mit "Ja" be-
stätigt werden.
VORSICHT!
Bei aktivem Flüsterbetrieb nimmt die
Leistung im Raumheiz- und Raumkühl-
betrieb so ab, dass ggf. voreingestellte
Temperatursollwerte nicht mehr erreicht
werden können.
Bei Außentemperaturen unter dem
Gefrierpunkt besteht die Gefahr von
Sachschäden durch Frosteinwirkung.
Übersicht wird angezeigt.
Übersicht wird angezeigt.
Einstellung des Parameters wird angezeigt.
Änderung wurde übernommen. Rücksprung auf vorherige
Anzeige.
3 x Bedienung
stellen.
