3 x Bedienung
Alle im RoCon-System über den CAN-Bus integrierten Regler
werden übergeordnet ebenfalls in die Betriebsart "Bereitschaft"
geschaltet.

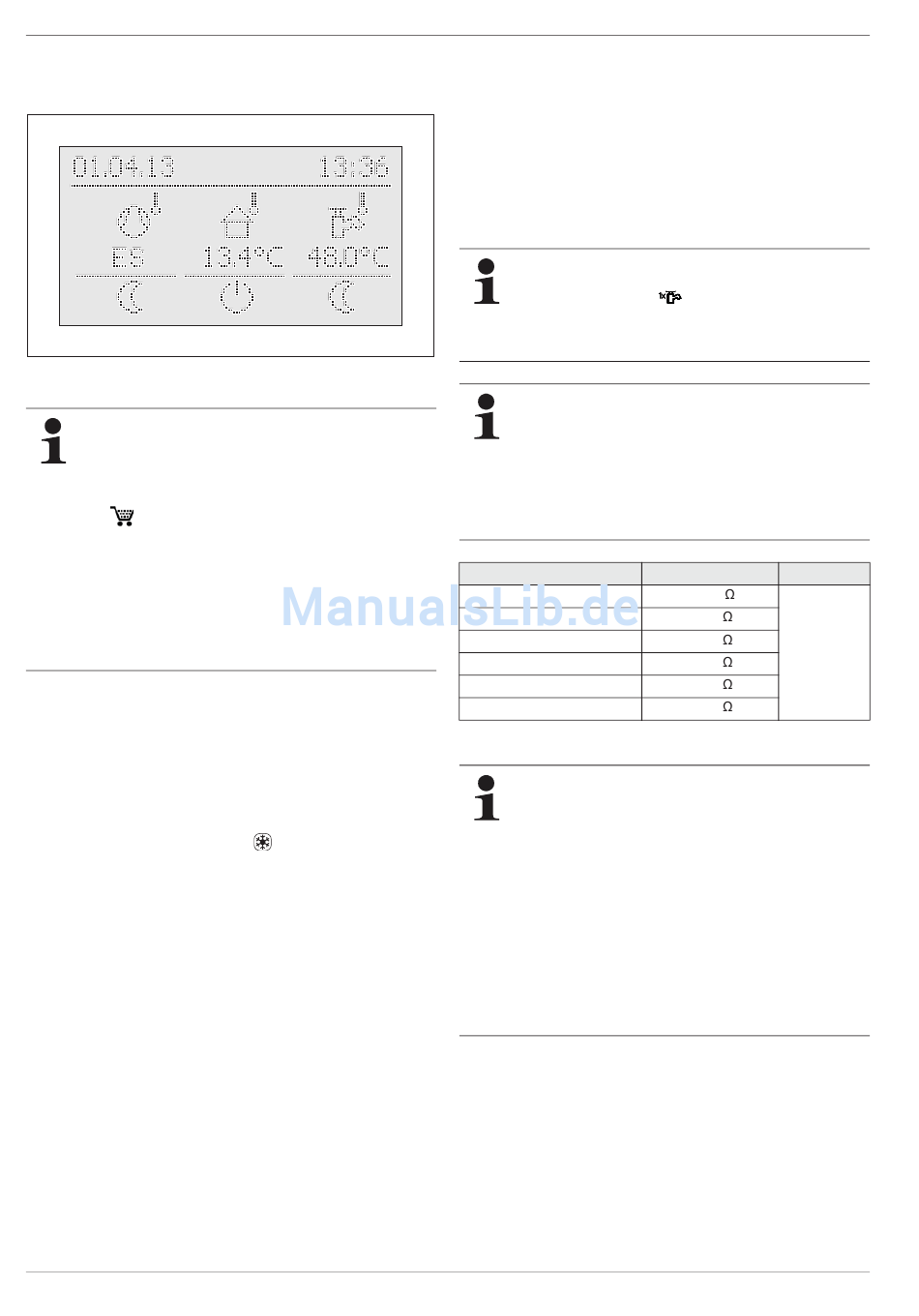

Bild 3-8 Standardanzeige in der Betriebsart "Bereitschaft"
(oberhalb der Frostschutzgrenze)
In der Betriebsart "Bereitschaft" wird die Wärmepumpe
und der ggf. optional angeschlossene Backup-Heater
von der Spannungsversorgung getrennt (Energiespar-
modus), wenn folgende Bedingungen erfüllt sind:
– der Außentemperaturfühler (RoCon OT1,
15 60 70) ist angeschlossen und richtig in der
Anlagenkonfiguration parametriert (Parameter
[SKonfig T-Aussen] = Ein),
– die Außentemperatur liegt über 8 °C,
– es liegt keine Heizungsanforderung vor,
– in keinem angeschlossenen Heizkreis ist die Frost-
schutzfunktion aktiv und
– ROTEX HPSU compact ist seit mindestens 5 min
eingeschaltet.
Betriebsart Absenken
Reduzierter Heizbetrieb (niedrigere Raum-Solltemperatur) nach
der, im Parameter [T-Absenkung] eingestellten Vorlauf-Solltem-
peratur für Absenkbetrieb (siehe Abschnitt 3.4.4).
Warmwasserbereitung nach den eingestellten Warmwasser-
Solltemperaturen und Schaltzyklen im Warmwasser-Zeitpro-
gramm [WW Programm 1] (siehe Abschnitt 3.4.5).
Betriebsarten Heizen, Kühlen
Heiz-, Kühlbetrieb nach der, im Parameter [T-Raum Soll 1] ein-
gestellten Raum-Solltemperatur (siehe Abschnitt 3.4.3).
Ein angeschlossener Außentemperaturfühler (witterungsge-
führte Vorlauftemperaturregelung) oder eine angeschlossene
Raumstation beeinflussen ebenfalls die Vorlauf-Solltemperatur
(Voraussetzung: Parameter [HK Funktion] = Ein).
Warmwasserbereitung nach den eingestellten Warmwasser-
Solltemperaturen und Schaltzyklen im Warmwasser-Zeitpro-
gramm [WW Programm 1] (siehe Abschnitt 3.4.5).

Betriebsart Sommer

Warmwasserbereitung nach den eingestellten Warmwasser-
Solltemperaturen und Schaltzyklen im Warmwasser-Zeitpro-
gramm [WW Programm 1] (siehe Abschnitt 3.4.5).
Alle im RoCon-System über den CAN-Bus integrierten Regler
werden übergeordnet ebenfalls in die Betriebsart "Sommer" ge-
schaltet.
14
Betriebsart Automatik 1 (Zeitprogramm)
Automatischer Heiz- und Absenkbetrieb nach den permanenten
Zeitprogrammen (siehe Abschnitt 3.4.7):
– [HZK Programm 1]
– [WW Programm 1]
Betriebsart Automatik 2 (Zeitprogramm)
Automatischer Heiz- und Absenkbetrieb nach den permanenten
Zeitprogrammen (siehe Abschnitt 3.4.7):
– [HZK Programm 2]
– [WW Programm 2]
Wenn sich in der aktiven Betriebsart die Warmwasser-
bereitschaft im Absenkbetrieb befindet, kann mit der
Drehschalterstellung
ladung" eingestellt werden, ohne sonstige
Standardeinstellungen verändern zu müssen (siehe
Abschnitt 3.4.6).
Schaltkontakt für externe Betriebsartenum-
schaltung
Über einen am Anschluss J8 der ROTEX HPSU
compact an den Klemmen "EXT" angeschlossenen und
mit einem Widerstand beschalteten potenzialfreien
Schaltkontakt kann von einem externen Gerät (z. B.
Modem, ...) ebenfalls eine Umschaltung der Be-
triebsart erfolgen (siehe Tab. 3-6).
Betriebsart
Bereitschaft
Heizen
Absenken
Sommer
Automatik 1
Automatik 2
Tab. 3-6 Widerstandswerte zur Auswertung des EXT-Signals
Die in Tab. 3-6 angegebenen Widerstände funktionie-
ren in einem Toleranzfeld von 5 %. Außerhalb dieser
Toleranzfelder liegende Widerstände werden als offe-
ner Eingang interpretiert. Der Wärmeerzeuger schaltet
in die zuvor aktive Betriebsart zurück.
Bei Widerstandswerten größer dem Wert für „Automa-
tik 2", wird der Eingang nicht berücksichtigt.
Sollten mehrere Schaltkontakte an die ROTEX HPSU
compact angeschlossen sein (z. B. SMART GRID,
Raumthermostat), können die damit verbundenen
Funktionen eine höhere Priorität als die externe Be-
triebsartenumschaltung haben. Die durch den EXT-
Schaltkontakt angeforderte Betriebsart wird dann even-
tuell nicht oder erst später aktiviert.
Neben diesen Betriebsarten stehen verschiedene temporäre
Heizprogramme (siehe Tab. 3-7) zur Verfügung, die nach Akti-
vierung mit Vorrang ablaufen.
eine temporäre "WW Nach-
Widerstand Toleranz
< 680
1200
1800
± 5 %
2700
4700
8200
