3 x Bedienung
Betriebsdatenübersicht anzeigen
In der Informationsebene "Übersicht" werden auf dem Display
der Regelung RoCon HP die aktuellen Betriebsdaten der ROTEX
HPSU compact angezeigt.
Die Anzeige der Betriebsdaten ist auf mehrere Bildschirmseiten
aufgeteilt. Durch Verstellen des Drehtasters wird zwischen den
Bildschirmseiten navigiert.
Kurzbe- Erklärung des Anzeigewerts
zeichnung
Mode Aktueller Modus der Wärmepumpe:
- - -: Keine Wärme- oder Kühlanforderung
: Heizen
: Kühlen
: Warmwasserbereitung
: Automatische Abtaufunktion aktiv
Ext Aktueller Energiemodus der Wärmepumpe:
LT: EVU-Funktion HT/NT aktiv und Niedertarif.
HT: EVU-Funktion HT/NT aktiv und Hochtarif.
SGN: EVU-Funktion SMART GRID aktiv, Normal-
betrieb.
SG1: EVU-Funktion SMART GRID aktiv, Abwurf:
kein Wärmepumpenbetrieb, keine Frostschutz-
funktion.
SG2: EVU-Funktion SMART GRID aktiv,
Einschaltempfehlung, Betrieb mit höheren
Solltemperaturen, billiger Strom.
SG3: EVU-Funktion SMART GRID aktiv,
Einschaltbefehl und Speicherladung auf 70 °C,
billiger Strom
- - -: Kein externer Modus aktiv, Wärmepumpe
arbeitet im normalen Betrieb.
RT Parameter [Raumthermostat] / [Interlinkfunktion]
= Aus: - - -
Parameter [Raumthermostat] = Ein:
– : Wärme- oder Kühlanforderung
– : Keine Wärmeanforderung
Parameter [Interlinkfunktion] = Ein (Priorität):
– - - -: nur Frostschutz
– IL1: normale Vorlauf-Solltemperatur
– IL2:
– im Heizbetrieb erhöhte Vorlauf-Solltempe-
ratur
– im Kühlbetrieb abgesenkte Vorlauf-Soll-
temperatur
Pump Aktuelle Leistung der internen Heizungsumwälz-
pumpe in %
EHS Aktuelle Leistung des Backup-Heaters in kW
BPV Aktuelle Stellung des Mischventils 3UVB1
(100 % = A, 0 % = B)
TV Aktuelle Vorlauftemperatur nach dem Plattenwär-
metauscher (t
TVBH Aktuelle Temperatur Heizung Vorlauf ggf. nach
Heizungsunterstützungswärmetauscher (t
TR Aktuelle Temperatur Heizung Rücklauf (t
Tdhw Aktuelle Temperatur im Warmwasserspeicher
(t )
DHW1
TA Aktuelle Außentemperatur (gemessen von optio-
nalem Temperaturfühler RoCon OT1)
V Aktueller Volumenstrom (Durchfluss) in der Hei-
zungsanlage
12
)
V1
R1
Kurzbe-
zeichnung
TVBH2 = TVBH
TR2 Aktuelle Temperatur Heizung Rücklauf, sekun-
därer Fühler (t
Tdhw2 Aktuelle Temperatur im Warmwasserspeicher, se-
kundärer Fühler (t
Tliq2 Aktuelle Kältemitteltemperatur (t
TA2 Aktuelle Außentemperatur (gemessen von Tem-
peraturfühler des Wärmepumpenaußengeräts)
quiet Zeigt den Status des Flüsterbetriebes an
Tab. 3-5 Erklärung der als Übersicht angezeigten Betriebsdaten

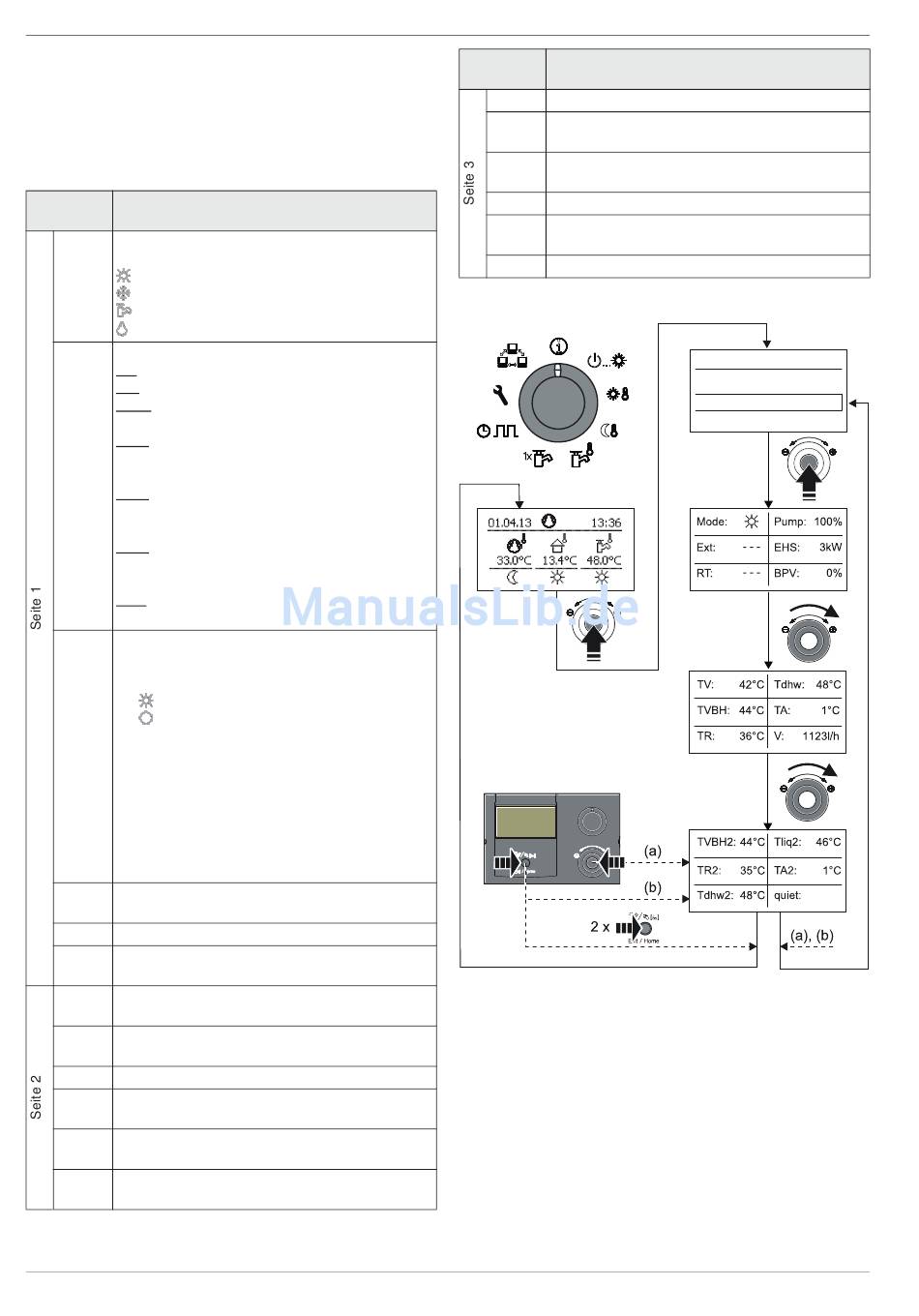

Bild 3-5 Betriebsdatenübersicht anzeigen
)
V, BH
)
Erklärung des Anzeigewerts
)
R2
)
DHW2
)
L2
Info
Übersicht
Wasserdruck
FA ROTEX RoCon HP • 01/2016
Aus
