Anschließen Der Zulaufleitungen; Anschließen Der Druckleitung - Grundfos MULTILIFT MD1 Montage- Und Betriebsanleitung

5. Bohren Sie ein Loch für den Entlüftungsschlauch
in den Behälteranschluss.
6. Schließen Sie den Entlüftungsschlauch an den
Entlüftungsflansch und den Behälter an.
7. Montieren Sie ein Rückschlagventil am
Entlüftungsflansch. Hebeanlagen müssen mit
einem gemäß EN 12050-4 zugelassenen
Rückschlagventil ausgestattet werden.
8. Montieren Sie ein Absperrventil am
Rückschlagventil.
9. Wiederholen Sie die oben genannten Schritte zum
Installieren der zweiten Pumpe.

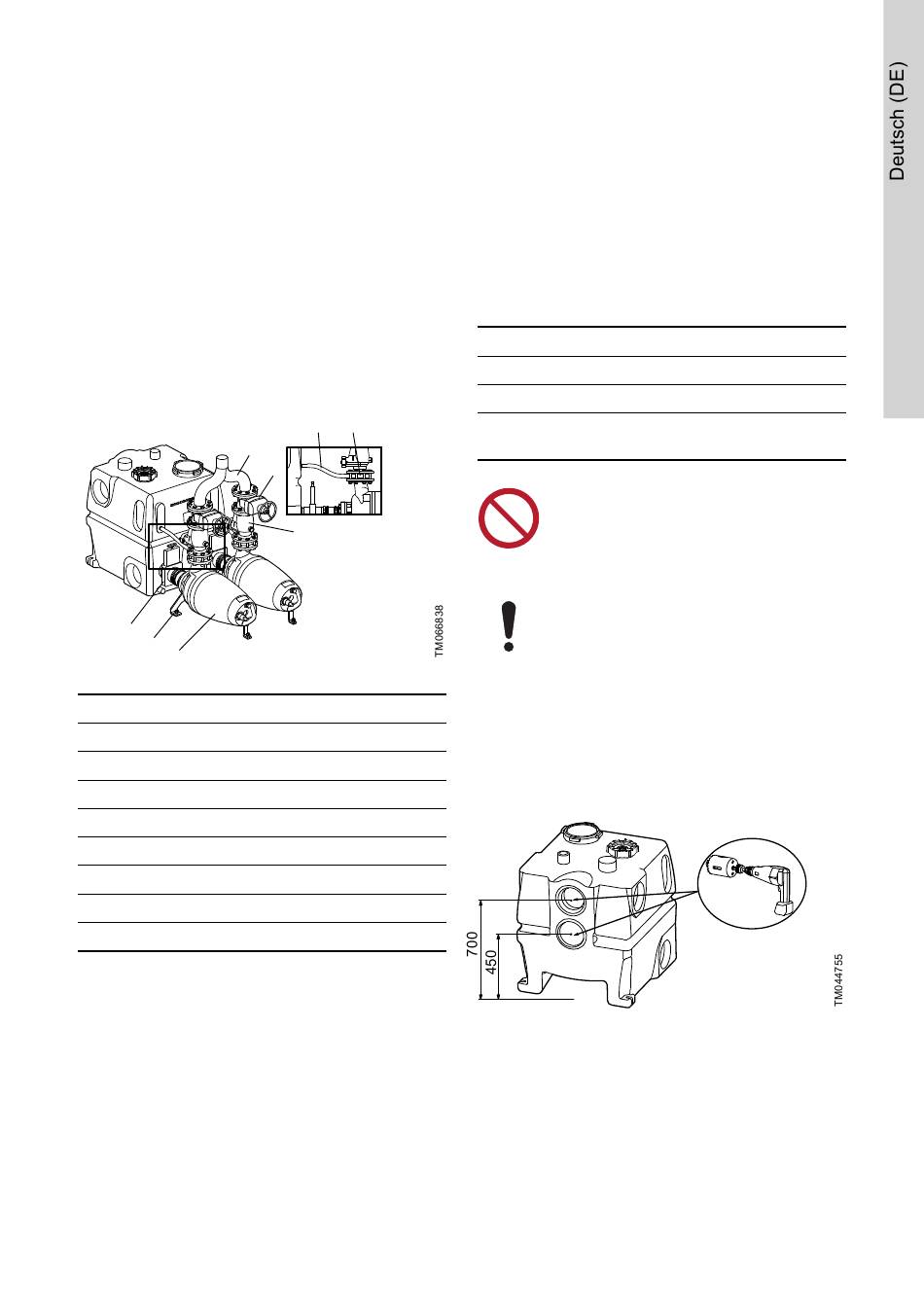

Beispiel:
5
1
2
3
Pos. Beschreibung
1 Absperrventil, Zubehör
2 Dübel und Schrauben
3 Pumpe
4 Rückschlagventil, Zubehör
5 Hosenrohr, Zubehör
6 Absperrventil, Zubehör
7 Entlüftungsschlauch
8 Entlüftungsschlauch
Weitere Informationen
4.2.3 Anschließen der Druckleitung
7 8
6
4
4.2.2 Anschließen der Zulaufleitungen
• Alle Rohranschlüsse müssen flexibel ausgeführt
sein, um Resonanzschwingungen zu reduzieren.
• Montieren Sie das Absperrventil in der
Zulaufleitung.
Viele Installationen erfordern einen Zulauf unterhalb
des standardmäßigen Zulaufs von 700 mm über dem
Boden. Eine Lippendichtung kann vor Ort
nachgerüstet werden. Verwenden Sie folgendes
Zubehör:
Produktnummer
91713755
91712026
91071939
Stellen Sie sich nicht auf die Hebeanlage.
Stellen Sie sicher, dass das Gewicht der
Einlass-, Auslass- und
Entlüftungsleitungen nicht auf dem
Behälter lastet. Lange
Rohrleitungsabschnitte und Ventile
müssen abgestützt werden.
Der Innendurchmesser der Zulaufleitung muss dem
Innendurchmesser des Zulaufstutzens entsprechen.
1. Schneiden Sie die zu verwendenden
Zulaufstutzen auf und/oder schließen Sie die
Rohrleitungen an den zweiten Behälter an.
2. Montieren Sie die Muffendichtung (DN 150) im
Zulaufstutzen bzw. die optionale Muffe (DN 160),
wenn Sie den unteren Zulauf verwenden.
Beschreibung
Lochsäge, ∅ 177
Zentrierbohrer
Lippendichtung, DN 150,
ID:160
69
