OptiStar Nr. 1
38 • Inbetriebnahme
Rev. 02 08/23

Hardware

Die OptiStar-Steuereinheiten werden über 4-polige CAN-Bus Kabel mit
der zentralen SPS-Steuerung verbunden. Der letzte Busteilnehmer wird
mit einem Abschlussstecker mit Abschlusswiderstand versehen, um das
Netzwerk korrekt abzuschliessen. Es können bis zu 127 Steuereinheiten
in einem Netzwerk betrieben werden.
OptiStar Nr. 2

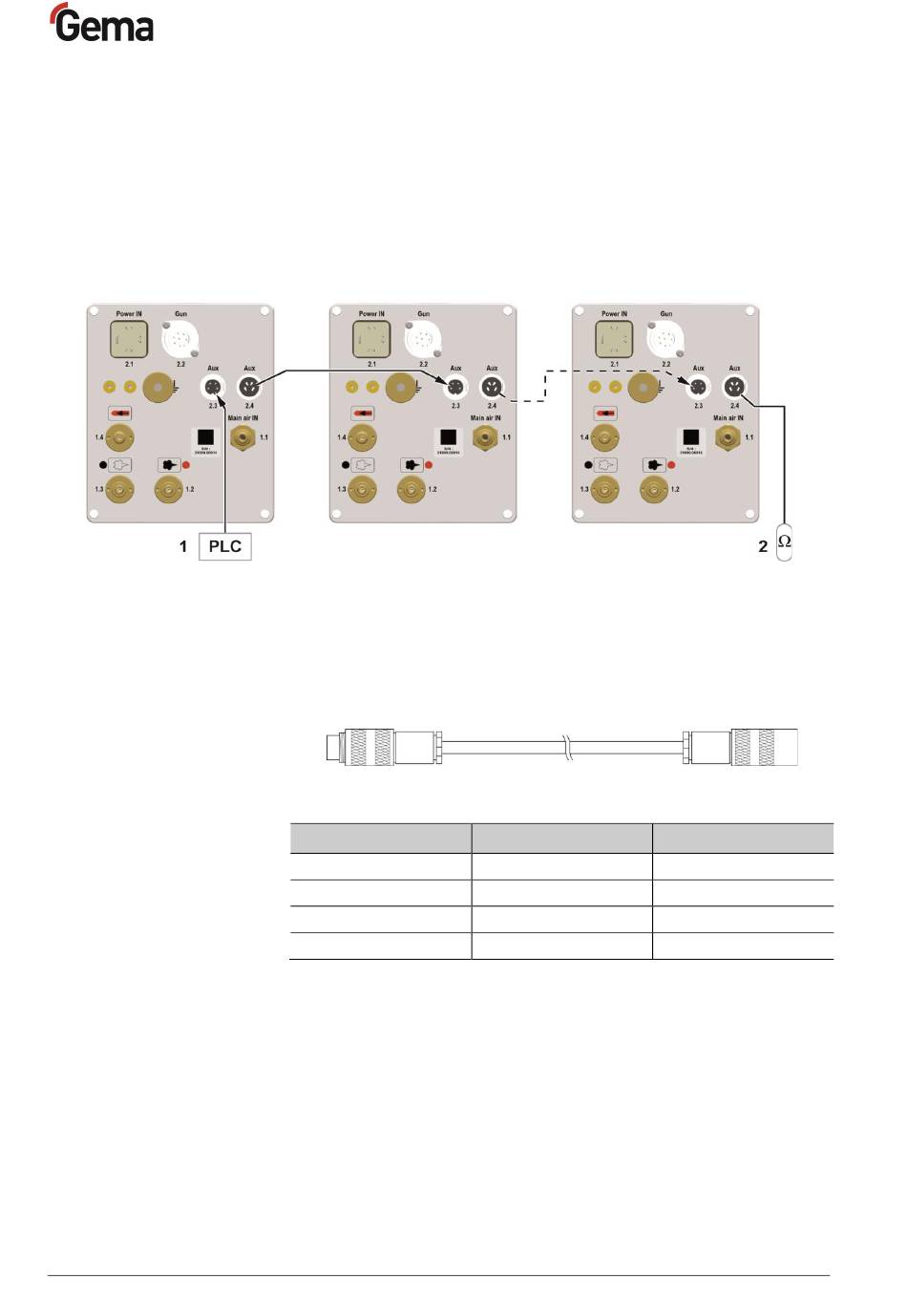

Abb. 19: CAN-Bus – Anschlüsse
1
SPS-Steuerung mit CAN-
Bus
CAN-Bus-Kabel – Steckerbelegung
Abb. 20: CAN-Bus-Kabel
Pin
1
2
3
4
CAN-Bus-Teilnehmer
Nr. 127 (max)
2
Abschlusswiderstand
Signal
GND
+24 VDC
CAN H
CAN L
OptiStar 4.0 (CG20/-C)
Farbe
weiss
schwarz
schwarz
schwarz
