Die Pistolensteuerung wird vom Hersteller bereits montiert geliefert. Es
müssen nur wenige Kabel und Schläuche verbunden werden. (Siehe
Kapitel "Anschlussbelegung" auf Seite 24.)

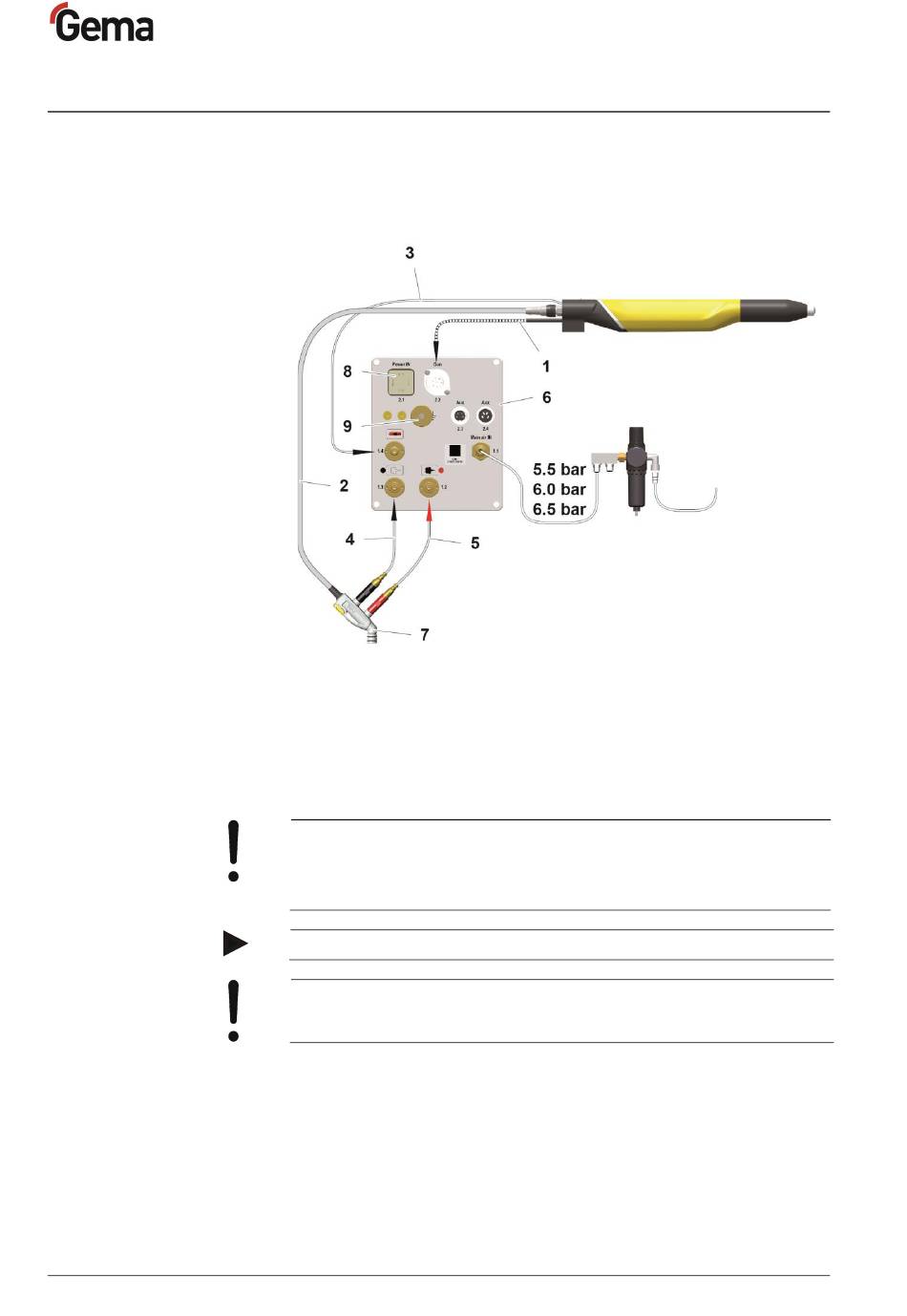

Abb. 14: Anschlussanleitung – Übersicht
1 Pistolenkabel
2 Pulverschlauch
3 Elektrodenspülluft-Schlauch
4 Zusatzluft-Schlauch
Erdverbindungskabel an die Kabine oder an die
Aufhängevorrichtung klemmen!
–
Erdverbindungen mit Ohm-Meter überprüfen und max. 1 MOhm
sicherstellen!
Die Druckluft muss öl- und wasserfrei sein!
Unbenutzte Anschlüsse mit mitgelieferten Deckeln verschliessen!
5 Förderluft-Schlauch
6 Steuergerät OptiStar
7 Injektor
8 Netzanschluss
9 Erdungsanschluss
