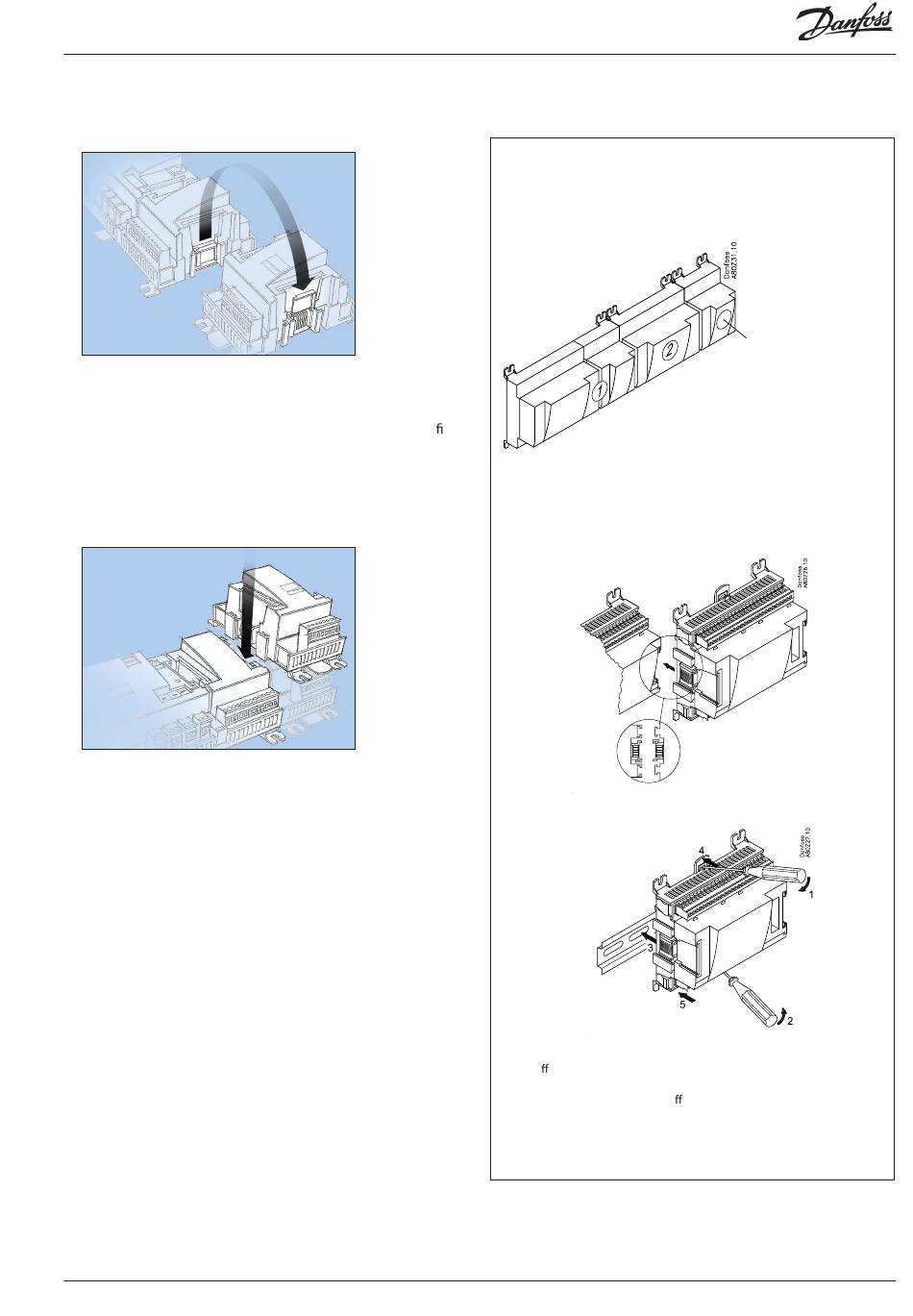

Montage und Verdrahtung - fortsetzung
Montage des I/O-Moduls am Basismodul
1. Die Schutz kappe vom Basismodul entfernen
Die Schutzkappe vom Verbindungs-stecker rechts am Basismo-
dul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das I/O-Modul
aufsetzen, das sich am weitesten rechts in der AK-Reihe be n-
det.
2. Das I/O-Modul mit dem Basismodul zusammenset-
zen
Das Basismodul darf nicht unter Spannung stehen.
AK-CH 650A
Leistungsregler RS8GK303 © Danfoss 08-2015
In dem Beispielfall sind zwei Ausbaumodule an das Basismodul anzu-
bauen. Zunächst soll das Modul mit den Relais und danach das für die
Eingangssignale angebaut werden. Die Reihenfolge ergibt sich aus der
Abbildung.
Alle vorzunehmenden Einstellungen für die Ausbaumodule richten sich
nach dieser Reihenfolge.
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös-
ser geö net sind, lässt sich das Modul – unabhängig von der Reihen-
folge – in die richtige Position schieben. Beim Ausbau müssen die
Schnappschlösser ebenfalls geö net sein.
3
41
