Montage

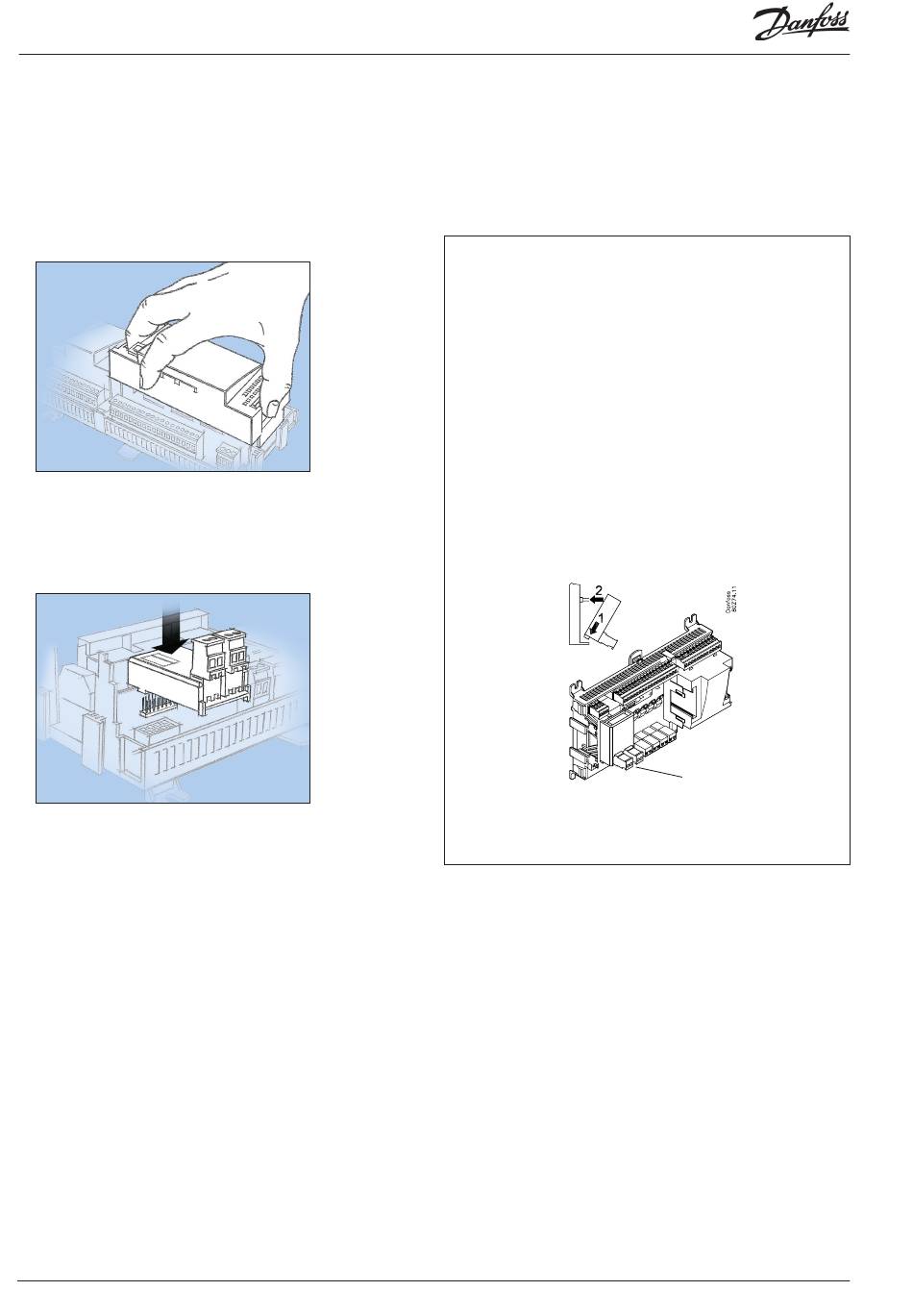

Montage des analoges Ausgangsmoduls

1. Der Oberteil vom Basismodul abheben

Das Basismodul darf nicht unter Spannung stehen.
Die Platte seitlich links von den Leuchtdioden und die Platte
seitlich rechts von den roten Adressenumschaltern nach innen
drücken.
Die Deckelplatte vom Basismodul abheben.

2. Das Ausbaumodul im Basismodul montieren

3. Den Oberteil wieder am Basismodul aufsetzen

40
Leistungsregler RS8GK303 © Danfoss 08-2015
Aufgabe des Ausbaumoduls ist es, Signale an den Frequenzumrichter zu
übermitteln.
Es gibt zwei Ausgän-
ge, wobei jedoch für
das Beispiel nur einer
benötigt wird.
AK-CH 650A
