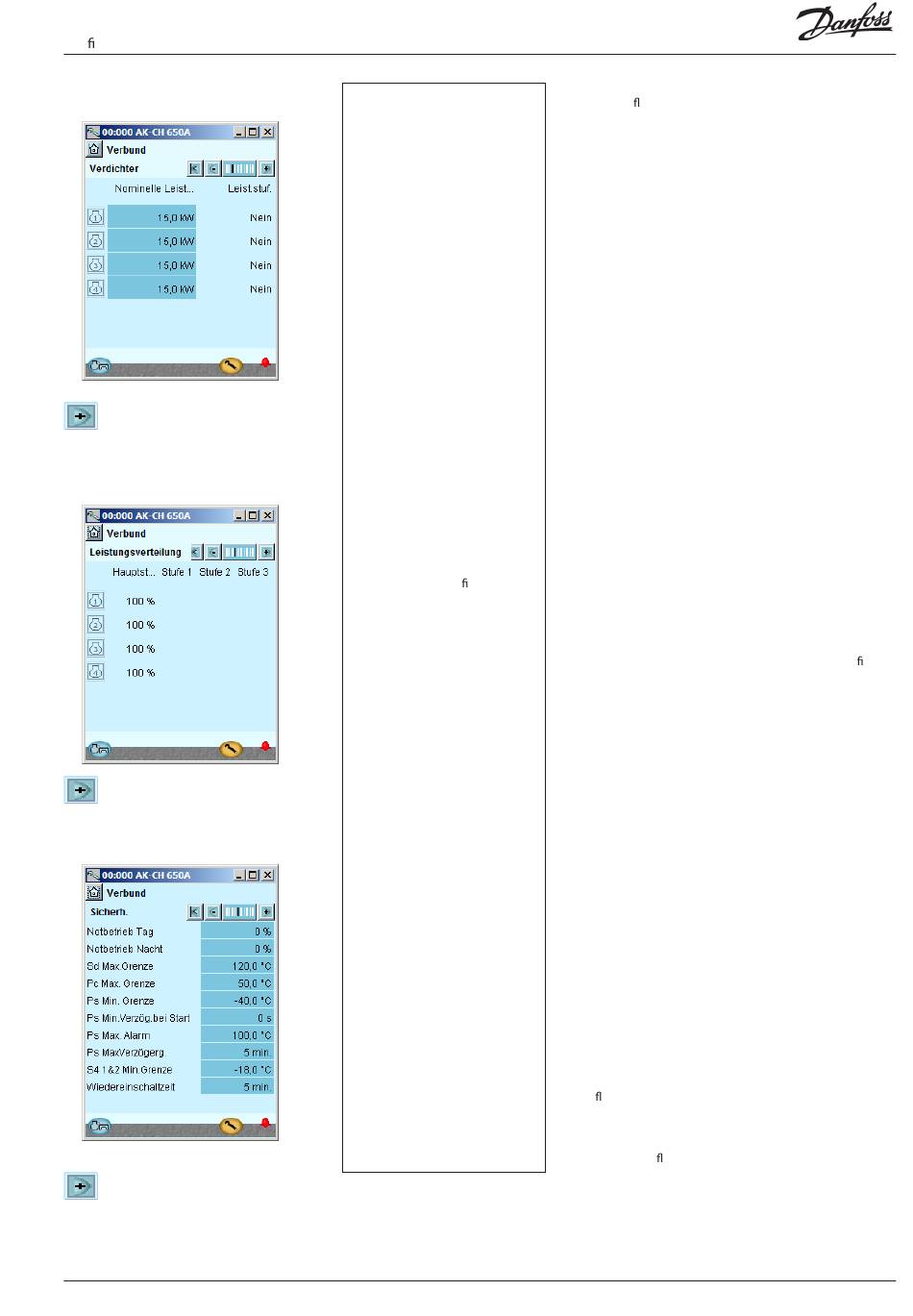

Kon guration - fortsetzung
5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-CH 650A
In unserem Beispiel verwenden wir:
- 4 Verdichter je 15 kW
In unserem Beispiel nden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir die
Einstellungen die im Bild gezeigt
wird
Leistungsregler RS8GK303 © Danfoss 08-2015
Start Verzögerung erster Verdichter (5-600 Sek.)
Um den Sole uss vor dem Start sicherzustellen, kann eine
Verzögerungszeit hinterlegt werden, ehe der erste Verdichter
starten darf.
Last begrenzung
Wähle die Anzahl von Eingängen, die für die Lastbegrenzung
benutzt werden soll
Last begrenzung 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal
empfangen werden soll
Last begrenzung 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal
empfangen werden soll
Übersteuerungsgrenze für S4 (S3)
Es wird ungehindert Lastbegrenzung under dem Wert
zugelassen. Kommt S4 (S3) über den Wert startet eine
Zeitverzögeung. Ist die Zeitverzögerung abgelaufen, wird die
Lastbegrenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn S4(S3) zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn S4 (S3) zu hoch
liegt
Expert Einstellung anzeigen
Wähle ob die Experten Einstellungen sichtbar sein soll
Kp
Verstärkungsfaktor für PI-Regelung (0,1 – 10,0)
Min. Leistungsänderung (0 – 100 %)
Den minimum Leistungsänderung einstellen, der sein
soll bevor der Leistungsverteiler die Verdichter ein- oder
ausschaltet
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt
ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach
einander entlastet werden darf
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter de niert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 100000,0 kW)
Die Nominelle Leistung des Verdichters einstellen.
Die Drehzqahlgeregelten Verdichter müssen den Nominellen
Wert bei jenen Netzfrekvenz eingestellt werden (50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Auslesung der Leistungsverteilung
Die Einstellung sind im vorigem Bild vorgenommen.
Hauptstufe
0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung.
7 - Sicherheit
Notbetrieb – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Notbetrieb – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser
Grenze wird die Verdichterleistung verringert und die gesam-
te Ver üssigerleistung zugeschaltet. Bei Überschreiten des
Grenzwerts wird die gesamte Verdichterleistung abgeschal-
tet.
Pc Max. Grenze
Max. Wert für Ver üssigerdruck in °C.
Bei 3 K unter dem Grenzwert wird die gesamte Verdichter-
leistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdich-
terleistung abgeschaltet.
P0 Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die respektive
53
