Kon guration - fortsetzung

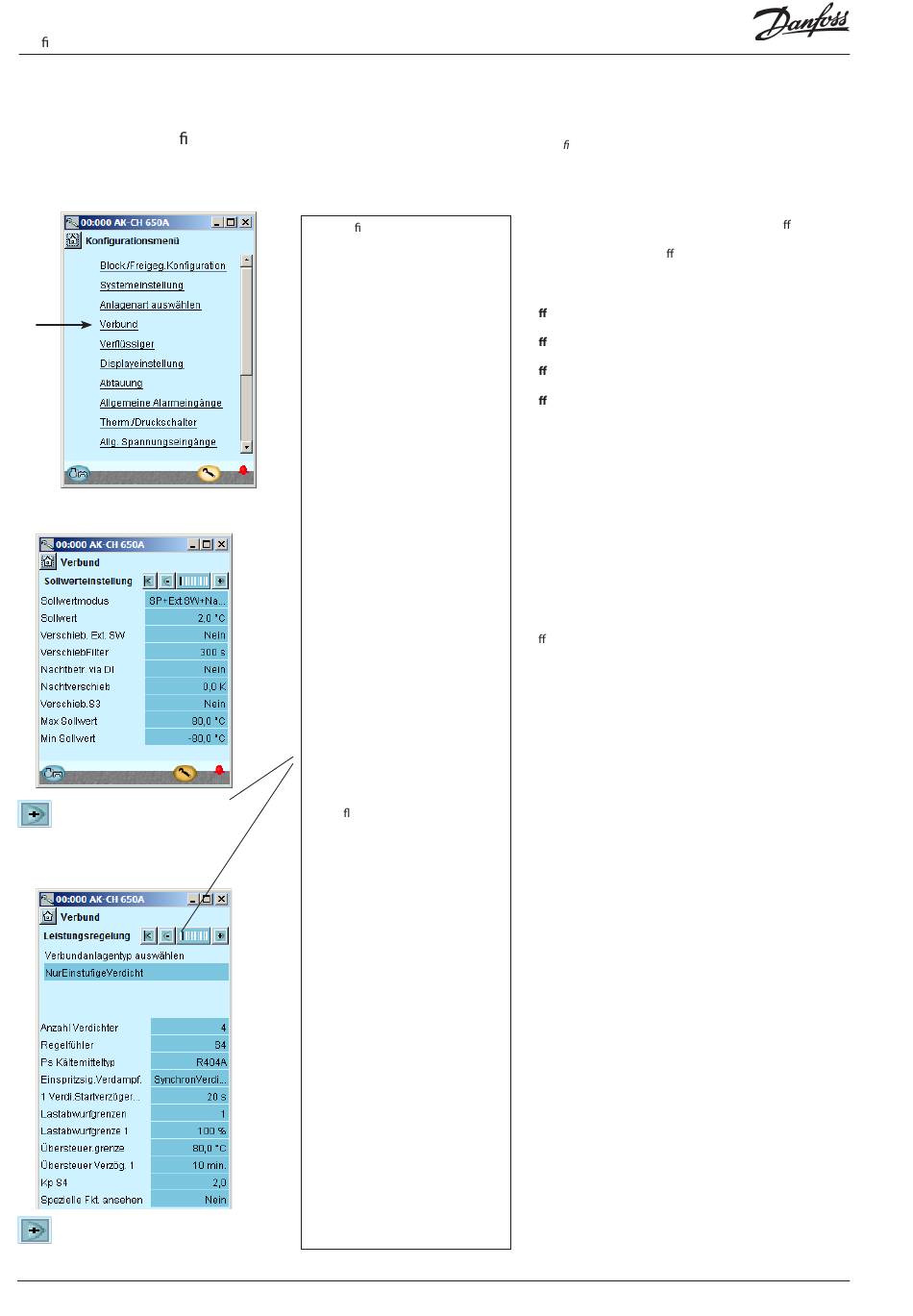

Die steuerung der Verdichter einstellen
1. Gehen Sie zum Kon gurations-
menü
2. Wähle Verbund
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
52
Das Kon gurationsmenü im
Service-Tool ändert sich jetzt. Die
für den gewählten Anlagentyp
möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
Sollwert = 2°C
Die Einstellungen sind hier im Bild
angezeigt.
Es existieren mehrere Unterseiten.
Welche gerade ausgewählt ist,
zeigt der schwarze Strich in dem
gezeigten Feld an. Mithilfe der
Schalt ächen „+" und „–" kann man
zwischen den Seiten wechseln.
In unserem Beispiel wählen wir:
- 4 Verdichter
- S4 als Signal für die Regelung
- Kältemittel = R404A
Die Einstellungen sind hier rechts
angezeigt.
Leistungsregler RS8GK303 © Danfoss 08-2015
Weitere Einzelheiten über verschiedene Einstellungsmöglich-
keiten nden Sie nachfolgend.
Die Zahl bezieht sich auf die Zahl und Abbildung in der linken
Spalte.
3 - Sollwert methode
Verschiebung des Saugdrucks mit eksternen Signalen.
0: Sollwert = Setpoint + Nachtverschiebung+ o set von
eksternen 0-10 V Signal.
1: Sollwert = Setpoint + o set von P0 Optimierung +
Nachtverschiebung
Enstellung ( -80 bis +30°C)
Sollwert für den gewünschten Kaltsoletemperatur in °C.
O set via Ext. Eingang
Einstellen ob eksternen 0-10 V signal benutzt werden soll.
O set bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. signal (10 V).
O set bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
O set Filter (10 - 1800 s)
Hier einstellen ob eine schnelle änderung im Sollwert
eingesetzt werden darf.
Nachtverchiebung durch DI
Wählen ob ein Digitaler Eingang notwendig ist für akti-
vierung von Nachtbetrieb. Nachtbetrieb kann auch durch
den Internen Wochenzeitplan oder Via Netzwert Signal
geregelt werden.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Soletemperatur während Nachtbetrieb
(in Kelvin einstellen)
Verschiebung S3
Wähle ob der Sollwert mit Signal von S3 verschieben
werden soll
(Die Funktion ist nur relevant, wenn der Fühler des Reglers
auf S4 eingestellt ist. Wenn er auf S3 eingestellt ist, läuft die
O set-Funktion ab.)
Tref S3 Versch.
Die S3-Temperatur einstellen, wo keine Verschiebung sein
soll
K1 S3 Versch.
Einstell wie gross die änderung in den Sollwert sein soll,
wenn die S3-Temperatur 1 Grad von der Einstellung ab-
weicht. (-10 bis 10 K)
Max Sollwert (-50 bisl +80 °C)
Max. zulässiger Sole sollwert.
Min Sollwert (-80 bis +25 °C)
Min. zulässiger Sole sollwert.
4 - Verdichterkombinationen
Hier einer der möglichen Kombinationen wählen Siehe
Abschnitt 5)
Anzahl Verdichter
Anzahl der Verdichter einstellen
Entlastungen
Anzahl der Entlastungsvenitl einstellen
Regelungsfühler
Wähle entweder S3 oder S4
P0 Kältemittel
Kältemittel wählen
P0 Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste ge-
wählt werden kann (Bitte Danfoss für weitere Information
kontakten)
Einspritzung in Verdampfer 1 (2)
Wenn die Funktion gewählt wird, kann das Einspritzen mit
dem Verdichterbetrieb koordiniert werden:
Keine Synchronisierung
Synchronisierung: Hier ist das Signal "on", wenn nur einen
Verdichter in betrieb ist.
AKD min Drehzahl (0.5 – 60.0 Hz)
Min. Drehzahl wo der Verdichter ausschalten soll
AKD start Drehzahl (20.0 – 60.0 Hz)
Minimum Drehzahl wenn der Verdichter starten soll (Der
eingestellte Wert muss höher als "AKD min.Drehzahl" sein)
AKD max Drehzahl (40.0 – 120.0 Hz)
Höchst zulässige Drehzahl für Verdichter
AKD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht
ist
