Der Alarm wird wieder abgemeldet und die Wiedereinschaltung
von Verdichterstufen ist zulässig, wenn folgende Bedingungen
erfüllt sind:
- die Temperatur (der Druck) ist auf 3 K unter den Grenzwert
gesunken
- die Zeitverzögerung vor dem Wiederanlauf ist abgelaufen.
Gemeinsamer Ver üssiger (Pc)
Wenn der Grenzwert überschritten wird, werden alle Verdichter
abgeschaltet. Ein Alarm wird ausgegeben.
Zeitverzögerung
Es gibt eine gemeinsame Zeitverzögerung für "Überwachung der
max. Druckgastemperatur" und "min. Saugdruck".
Nach einer Abschaltung kann erst nach Ablauf der Zeitverzöge-
rung wieder geregelt werden.
Die Zeitverzögerung beginnt, wenn die Sd-Temperatur wieder auf
10 K unter den Grenzwert gesunken ist, oder P0 wieder höher als
der P0min-Wert ist.
Frostschutzeingang
Die Temperatur der Verdampfers wird von den Fühlern S4.1 und
S4.2 gemessen.
Der allgemeine Grenzwert "S4 min. Grenze" muss festgelegt
werden.
Wenn niedrigere Temperaturen gemessen werden, werden alle
Verdichter in der Gruppe sofort gestoppt.
Die Pumpen bleiben in Betrieb.
Ein Wiedereinschalten der Verdichter ist nicht möglich, so lange
die Temperatur unter dem Grenzwert ist.
Startvorgang
Der Regler enthält Funktionen, die ein korrektes Zusammenwirken
von Pumpen, Verdichtern und Einspritzung beim Start sicherstel-
len.
Pumpen
Beim Starten müssen die Pumpen eine große Solemasse auf eine
normale Durch ussgeschwindigkeit beschleunigen, ehe die Ver-
dichter starten dürfen.
Im Regler gibt es eine einstellbare Verzögerungszeit „Comp. Wait
s", die vor dem Start des ersten Kompressors ablaufen muss.
Leistungsbegrenzung
Wenn in der Startphase zu viel Verdichterleistung eingeschaltet
wird, besteht die Gefahr, dass die Verdichter bei Niederdruck
ausfallen.
Zur Vermeidung dieser Situation tritt beim Start der Anlage eine
Leistungsbegrenzung in Kraft, sodass in einem eingestellten Zeit-
raum nur die erste Leistungsstufe eingeschaltet wird (wird über
„Laufzeit erste Stufe" eingestellt).
Verzögerung der P0 min Abschaltung
Als weitere Sicherung gegen das Abschalten bei Niederdruck
während des Starts kann man die Abschaltung „P0 Min" verzögern.
Die Verzögerungszeit kann über „P0 Min. verz. " eingestellt werden.
88
Leistungsregler RS8GK303 © Danfoss 08-2015
S4 Alarmthermostat
Die Funktion wird verwendet, um Alarm auszulösen, wenn die
Soletemperatur S4 kritisch wird.
Es können Alarmgrenzen und Verzögerungszeiten für hohe und
niedrige Temperatur eingestellt werden.
Alarm wird ausgelöst, wenn die eingestellte Grenze überschritten
wird, jedoch erst nach Ablauf der Verzögerungszeit.
Kein Alarm wird ausgelöst, wenn die Kühlung gestoppt ist, weil
der Hauptschalter auf Aus steht.
Alarmgrenzen
Die Alarmgrenzen für hohe und niedrige S4-Temperatur werden
als absolute Werte in °C eingestellt.
Nicht beein usst werden die Alarmgrenzen während des Nacht-
betriebs oder bei externer Sollwertverschiebung über ein Span-
nungssignal.
Zeitverzögerungen
Es werden 3 Zeitverzögerungen eingestellt:
• Für zu niedrige Temperatur
• Für zu hohe Temperatur während normaler Regelung
• Für zu hohe Temperatur während des Abkühlens
- nach einer Aktivierung eines internen oder externen Haupt-
schalters
- während eines Abtauvorgangs
- nach einem Stromausfall
Die Zeitverzögerung während des Abkühlens gilt, bis die Tempe-
ratur S4 die obere Alarmgrenze unterschreitet
S4 Statusinformation
Um einschätzen zu können, wie gut die Anlage läuft, kann Folgen-
des abgelesen werden:
• Min, Max und durchschnittliche S4-Temperatur für die letzten 24
Stunden
• Prozentuelle Laufzeit außerhalb von Alarmgrenzen innerhalb der
letzten 24 Stunden

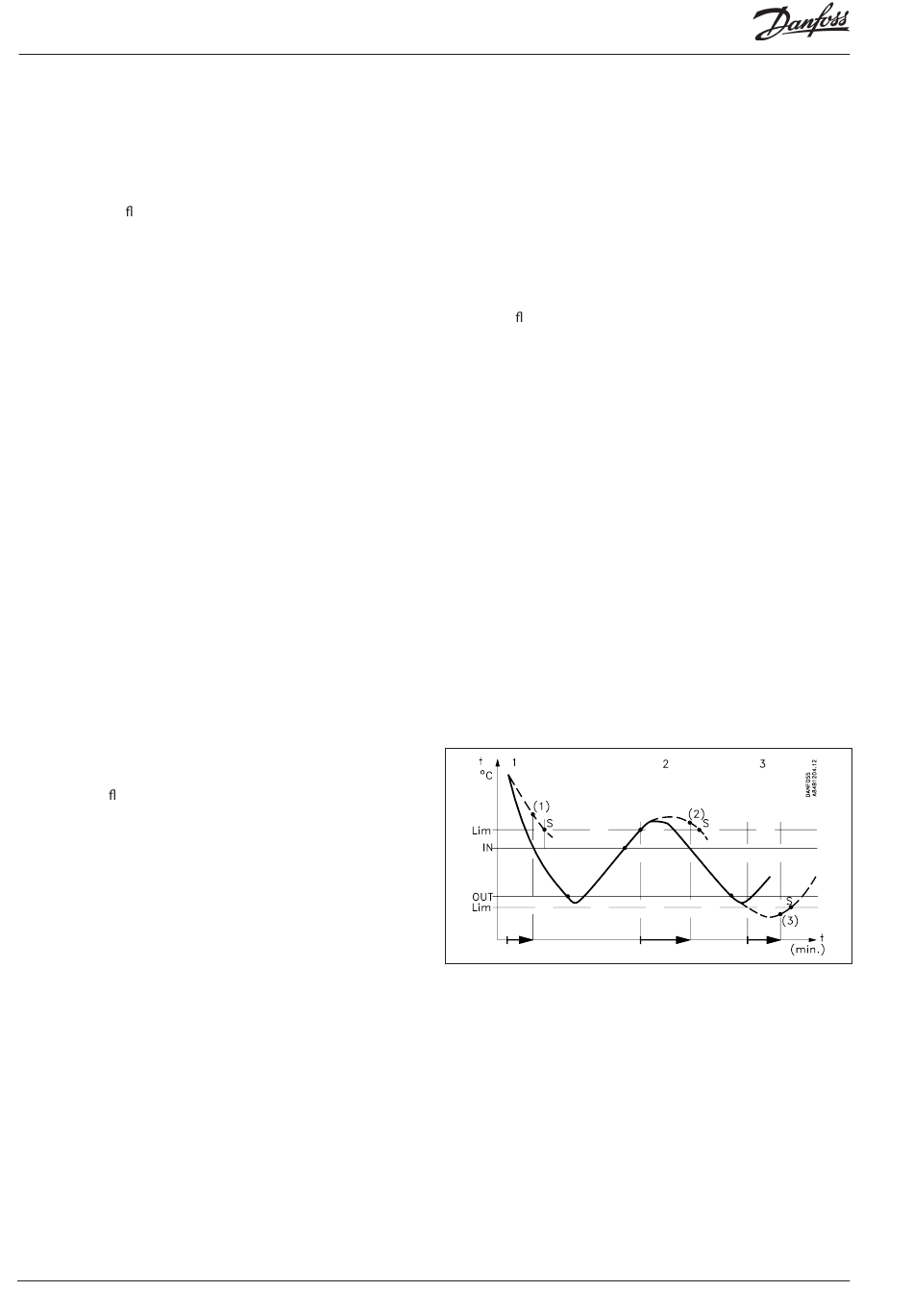

Beispiel
Kurve 1: Abkühlphase
(1): Die Zeitverzögerung ist abgelaufen. Der Alarm wird aktiv.
Kurve 2: Normale Regelung, bei der die Temperatur zu hoch wird
(2): Die Zeitverzögerung ist abgelaufen. Der Alarm wird aktiv.
Kurve 3: Die Temperatur wird zu niedrig
(3): Die Zeitverzögerung abgelaufen. Der Alarm wird aktiv.
