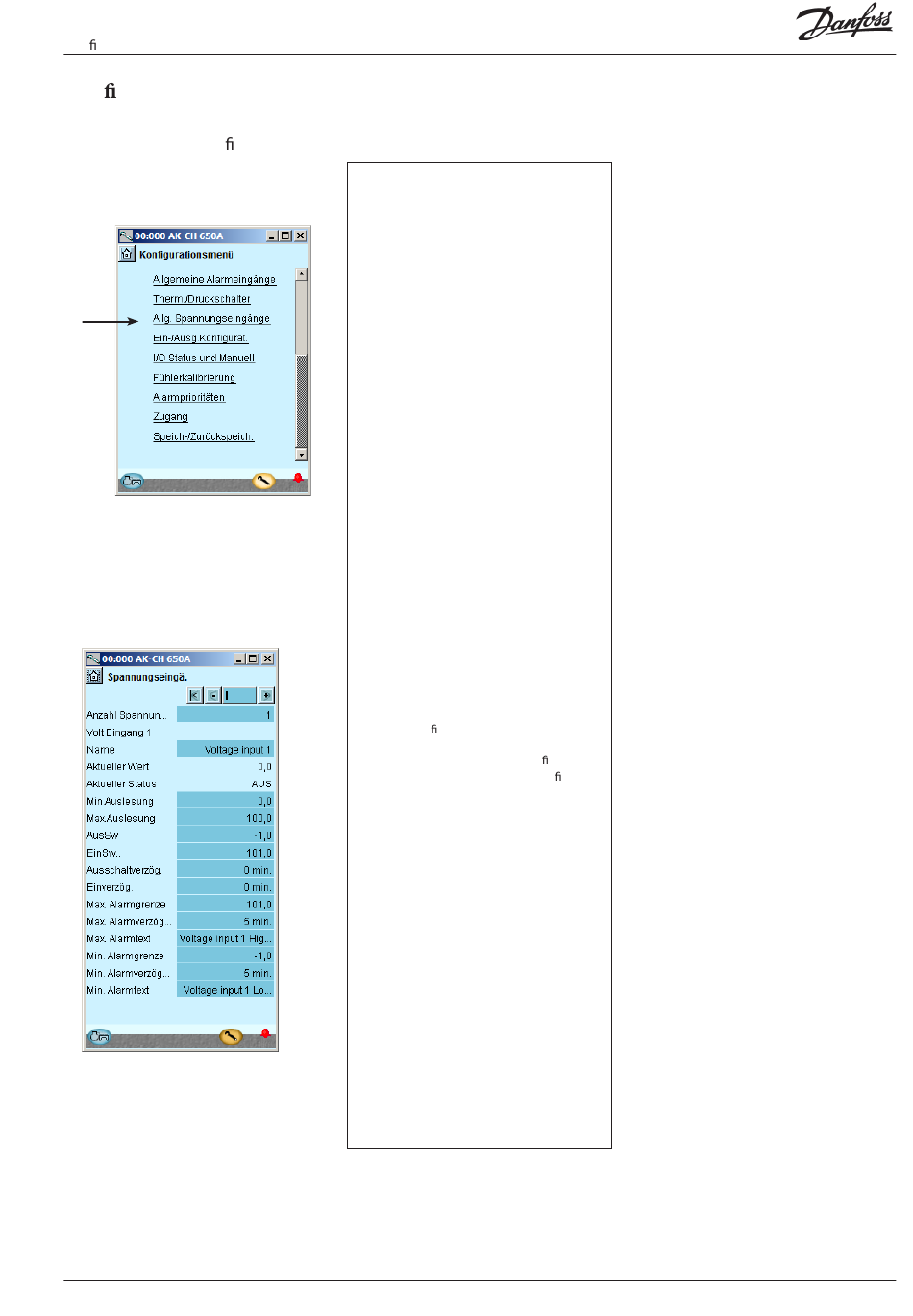

Kon guration - fortsetzung
Kon guration separater Spannungssignalfunktionen
1. Gehen Sie zum Kon gurations-
menü
2. Wähle Allg. Spannungseingänge
(In unserem Beispiel wird diese Funktion
nicht benutzt.)
3. Dem Signal zugeordnete
Bezeichnungen und Werte
festlegen
AK-CH 650A
In unserem Beispiel wird diese Funktion nicht
benutzt, das Schirmbild dient deshalb nur zur
Information.
Die Funktion kann mit xx bezeichnet werden,
und weiter unten im Schirmbild kann die
Eingabe der Alarmtexte erfolgen.
Die Werte "Min.- und Max.-Anzeige" sind Ihre
Einstellungen und repräsentieren den unteren
und oberen Wert des Spannungsbereichs. Z.
B. 2 V und 10 V. (Der Spannungsbereich wird
unter I/O-Kon guration festgelegt.)
FVom Regler wird für jeden festgelegten
Spannungseingang in der I/O-Kon guration
ein Relaisausgang reserviert. Eine De nition
dieses Relais ist nicht erforderlich, wenn nur
eine Alarmmitteilung über Datenkommunika-
tion erfolgen soll.
Leistungsregler RS8GK303 © Danfoss 08-2015
3 - Spannungseingänge
Die allgemeinen Eingänge können zur Über-
wachung externer Spannungssignale benutzt
werden. Jeder Spannungseingang verfügt über
einen eigenen Ausgang zur Regelung der exter-
nen Automatik.
Anzahl der Spannungseingänge
Einstellung der Anzahl allgemeiner Spannungs-
eingänge.
Für jeden Eingang (1-5) ist anzugeben:
Name
Aktueller Wert
= Ablesung der Messung
Aktueller Status
= Ablesung des Ausgangsstatus
Min. Ablesung
Gibt den Ablesungswert bei min. Spannungssi-
gnal an.
Max. Ablesung
Gibt den Ablesungswert bei max. Spannungssi-
gnal an.
Ausschaltwert
Abschaltwert für Ausgang
Einschaltwert
Einschaltwert für Ausgang
Auschaltverzög.
Zeitverzögerung beim Abschalten
Einschaltverzög.
Zeitverzögerung beim Einschalten
Obere Alarmgrenze
Obere Alarmgrenze
Obere Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der
Obergrenze
Text für Alarmmitteilung (obere Alarmgren-
ze)
Text eingeben.
Untere Alarmgrenze
Untere Alarmgrenze
Untere Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der
Untergrenze.
Text für Alarmmitteilung (untere Alarmgren-
ze)
Text eingeben.
61
