Anschlussplan

IR-Emitter
IR-Emitter
IR-Emitter
IR-Emitter
IR-Emitter
Achtung!
Sehr geehrter Kunde,
nach den gültigen Vorschriften ist der elektrische Anschluss des Steuergerätes nur durch einen
Fachmann eines autorisierten Elektrofachbetriebes zulässig. Wir weisen Sie daher bereits jetzt
darauf hin, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden
Elektrofachbetriebes vorzulegen ist.

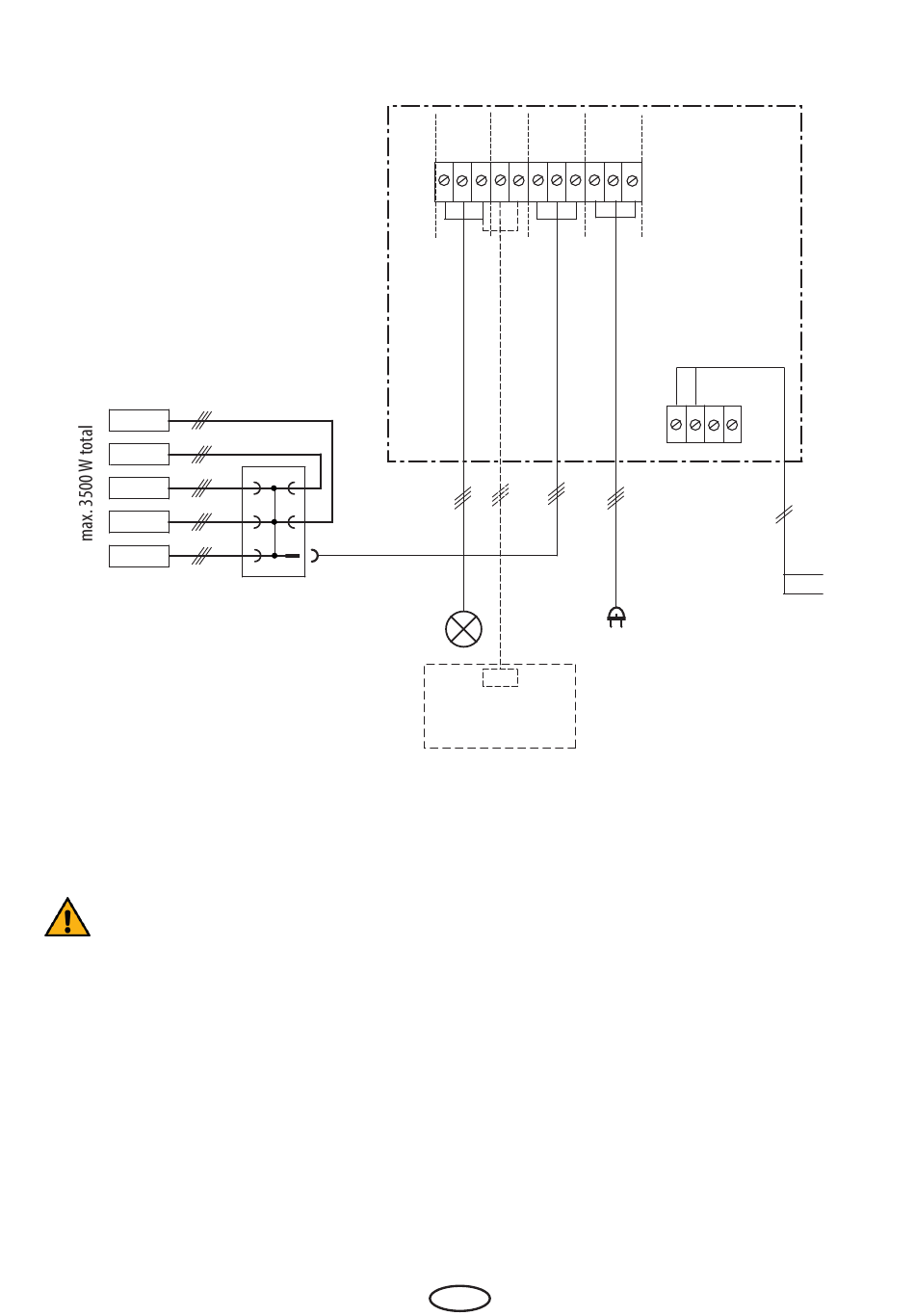

18
Verteilerblock
Connection box
IR-
Licht LSG Netz
Strahler
N L PE N L PE L N PE
230V ~
bauseitige Lasterweiterung
power rating extension
by customer
D
L N
Infratec Classic
Sensor
