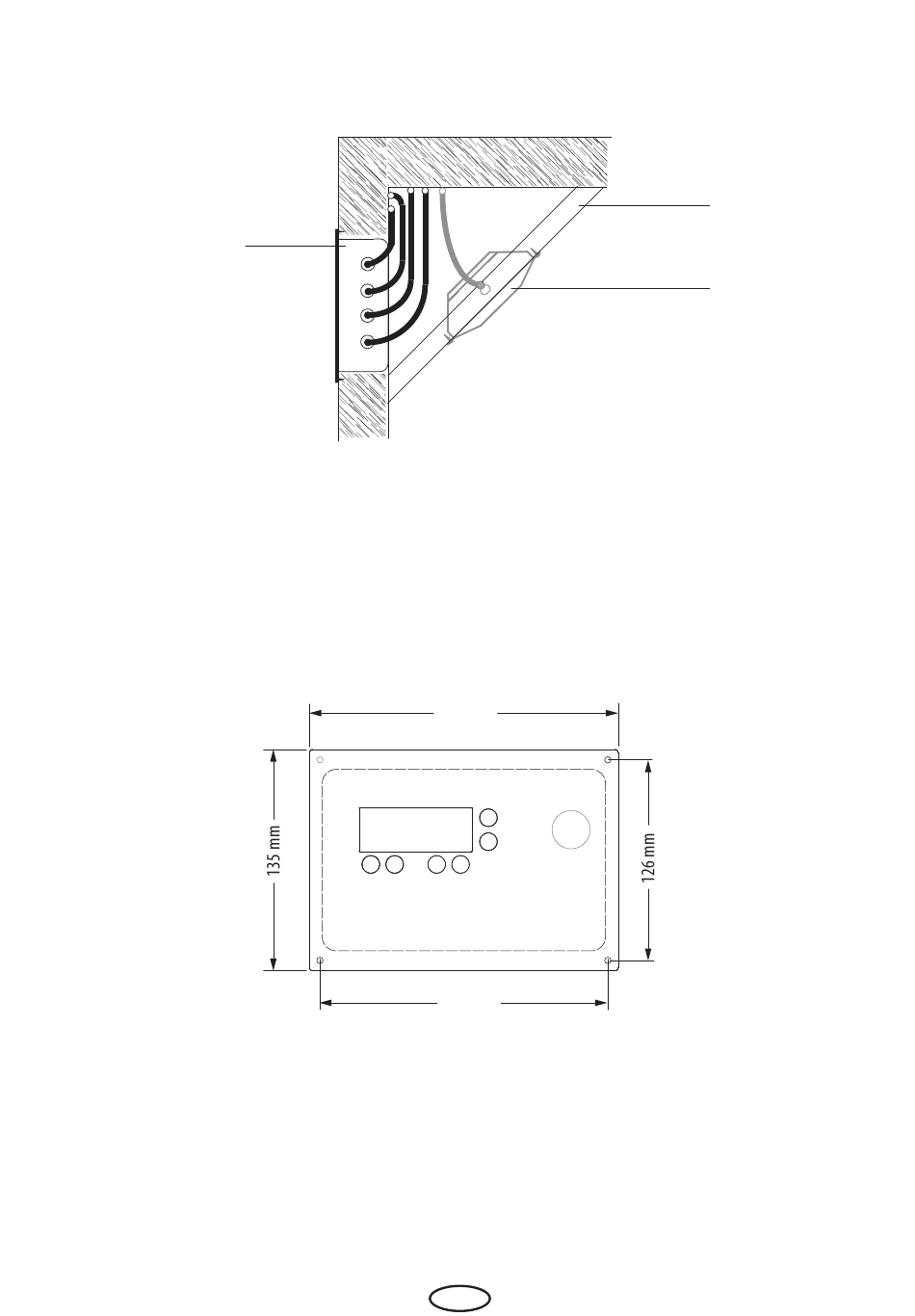

• In diesem Fall ist es sinnvoll, die Kabel hinter einem Knotenbrett zu verlegen. Soll in diesem Kno-
tenbrett auch ein IR-Strahler eingebaut werden, muss dieser unterhalb der Steuerung platziert
sein.
IR-Steuerung
A.
Knotenbrett
B.
IR-Strahler
C.
• Danach fügen Sie nun das Unterteil des Gerätes in die vorbereitete Rechtecköffnung ein.
• Mit den mitgelieferten 4 Stück Befestigungsschrauben wird das Gehäuse an der Kabinenwand
fixiert.
16
A
190 mm
181 mm
D
B
C
