- Seite 1 Infratec Classic Montage- und Gebrauchsanweisung Made in Germany Druck Nr. 29343654de/ -27.12...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt echnische Daten ....................3 Lieferumfang ......................3 Allgemeine Hinweise ....................4 Allgemeine Sicherheitsbestimmungen ..............4 Montage des Steuergerätes ...................5 Elektrische Installationen ..................6 Installation der IR-Strahler ................6 Installation der Kabinenbeleuchtung ..............7 Montage des Fühlers ....................7 Anschlußplan ......................8 Bedienung .......................9 Einstellen der Sprache in der Anzeige ..............9 Inbetriebnahme .....................10 Kabinenbeleuchtung .....................10 Einschalten der IR-Strahler ...................10... -
Seite 3: Technische Daten
Technische Daten Netzspannung: 230 V N AC 50 Hz Absicherung: 1 x 16 A Leistung : max. 3500 W Regelbereich: 30 - 70° C Regelcharakteristik: digitale Zweipunktregelung Fühlersystem: KTY - Sensor mit Sicherheitstemperaturbegrenzer139° C Heizzeibegrenzung: 1 - 99 Minuten Umgebungstemperatur: -10 bis 40°... -
Seite 4: Allgemeine Hinweise
Sehr geehrter Kunde, mit diesem IR - Steuergerät haben Sie ein hochwertiges elektronisches Gerät erworben, welches nach den neuesten Normen- und Gü- terichtlinien entwickelt und gefertigt wurde. Lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch, damit Sie schnell und einfach mt dem Gerät vertraut werden. -
Seite 5: Montage Des Steuergerätes
Montage des Steuergerätes Strahlerleitungen verklemmt werden. Im Steuergerät darf nur eine Abgangslei- tung angeschlossen werden. Das Steuergerät darf nicht in- nerhalb der IR-Kabine montiert • Beachten Sie, dass die maximale Strah- werden. lerleistung 3,5 kW nicht überschritten wird. • Die Anschlussleitung für die Kabinen •... -
Seite 6: Elektrische Installationen
• In diesem Fall ist es sinnvoll, die Kabel hinter einem Knotenbrett zu verlegen. Soll Knotenbrett in diesem Knotenbrett auch ein IR-Strah- Steuerung ler eingebaut werden, muß dieser unter- halb der Steuerung platziert sein. IR-Strahler 190 mm • Danach fügen Sie nun das Unterteil des Gerätes in die vorbereitete Rechtecköff- nung ein. -
Seite 7: Installation Der Kabinenbeleuchtung
Montage des Fühlers Bei Infratec classic Geräten ohne 1. Der Fühler wird mittig über der Bank ge- Leitungssatz (ArtNr. 94.4388) Leitungen mit mäß untenstehender Abb. montiert. min. 90° C Temperaturbeständigkeit nach Anschlussplan verdrahten. Bohrung Installation der Kabinenbeleuchtung Saunadecke • Die Kabinenleuchte muss für die auftre- tenden Temperaturen geeignet sein Fühlerleitung... -
Seite 8: Anschlußplan
Anschlußplan Licht Netz Strahler Infratec Classic I R -E m itte r I R -E m itte r I R -E m itte r I R -E m itte r I R -E m itte r S e nsor Verteilerblock... -
Seite 9: Bedienung

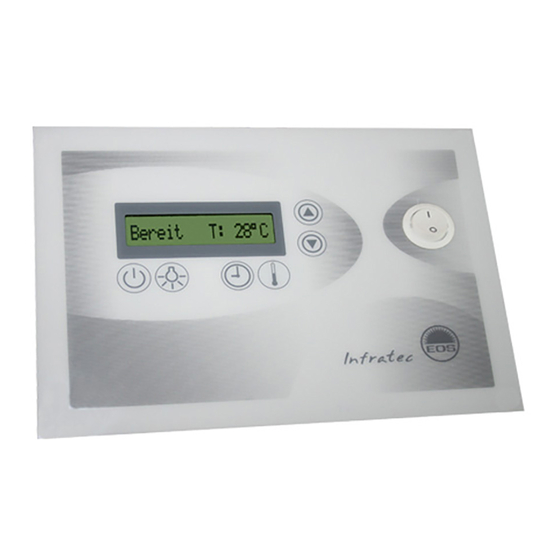

Bedienung Infratec Standby - Schalter Betrieb Ein / Aus Einstell - Tasten Auf/Ab Licht Ein / Aus Modustaste Temperatur Display Modustaste Heizzeit Einstellen der Sprache in der Anzeige Werkseitig ist das Gerät so eingestellt, dass die Anzeige im Display in deutsch erscheint. Wollen Sie, dass die Anzeige in englisch dargestellt wird? Schalten Sie das Gerät zunächst mit dem Standby - Schalter aus. -
Seite 10: Inbetriebnahme
Inbetriebnahme Betätigen Sie den Standby - Schalter. Guten Tag Das Gerät begrüsst Sie kurz und geht in den Standby - Modus. In der Bereit T: 28°C Anzeige wird die aktuelle Temperatur in der Kabine angezeigt. Kabinenbeleuchtung Durch betätigen der -Taste wird die Kabi- nenbeleuchtung ein- oder ausgeschaltet. -
Seite 11: Einstellung Der Heizzeit
Einstellung der Heizzeit Mit dem Steuergerät können Sie die Heizzeit im Bereich1 bis 99 Minuten vorwählen. Schalten Sie zunächst das Gerät in den Stand Set Zeit: 25 m by Modus. Betätigen Sie dann die -Taste um in den Einstellmodus zu gelangen. Mit den Tasten stellen Sie nun die Set Zeit:... -
Seite 12: Fehleranzeigen
Fehleranzeigen Ist der Sensor defekt oder ist die Fühlerleitung Fehler Temp Sens unterbrochen, zeigt das Display nebenste- hende Anzeige. Ist der Sensor defekt oder ist auf der Füh- Schluss Sensor lerleitung ein Kurzschluss, zeigt das Display nebenstehende Anzeige. Lassen Sie die Anlage durch einen Fachmann überprüfen. -
Seite 13: Service Adresse
Verpackung (ACHTUNG: Gefahr von Transport- schäden) an unsere Service-Abteilung einzuschi- Service Adresse cken. Senden Sie das Gerät stets mit diesem ausge- EOS Saunatechnik GmbH füllten Garantieschein ein. Adolf-Weiß-Straße 43 Eventuell entstehende Beförderungskosten für 35759 Driedorf-Mademühlen die Ein- und Rücksendung können von uns nicht Germany übernommen werden. -
Seite 14: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
