Montagearbeiten in der Kabine

In der Kabine müssen mindestens der Temperaturfühler, eine Beleuchtung und je nach Kabinentyp
die Zu- und Abluft, ggfs. mit Ventilatoren, montiert werden. Weitere Anschlüsse sind je nach Aus-
stattung möglich, z. B. zusätzliche Temperatursensoren, Farblicht usw.

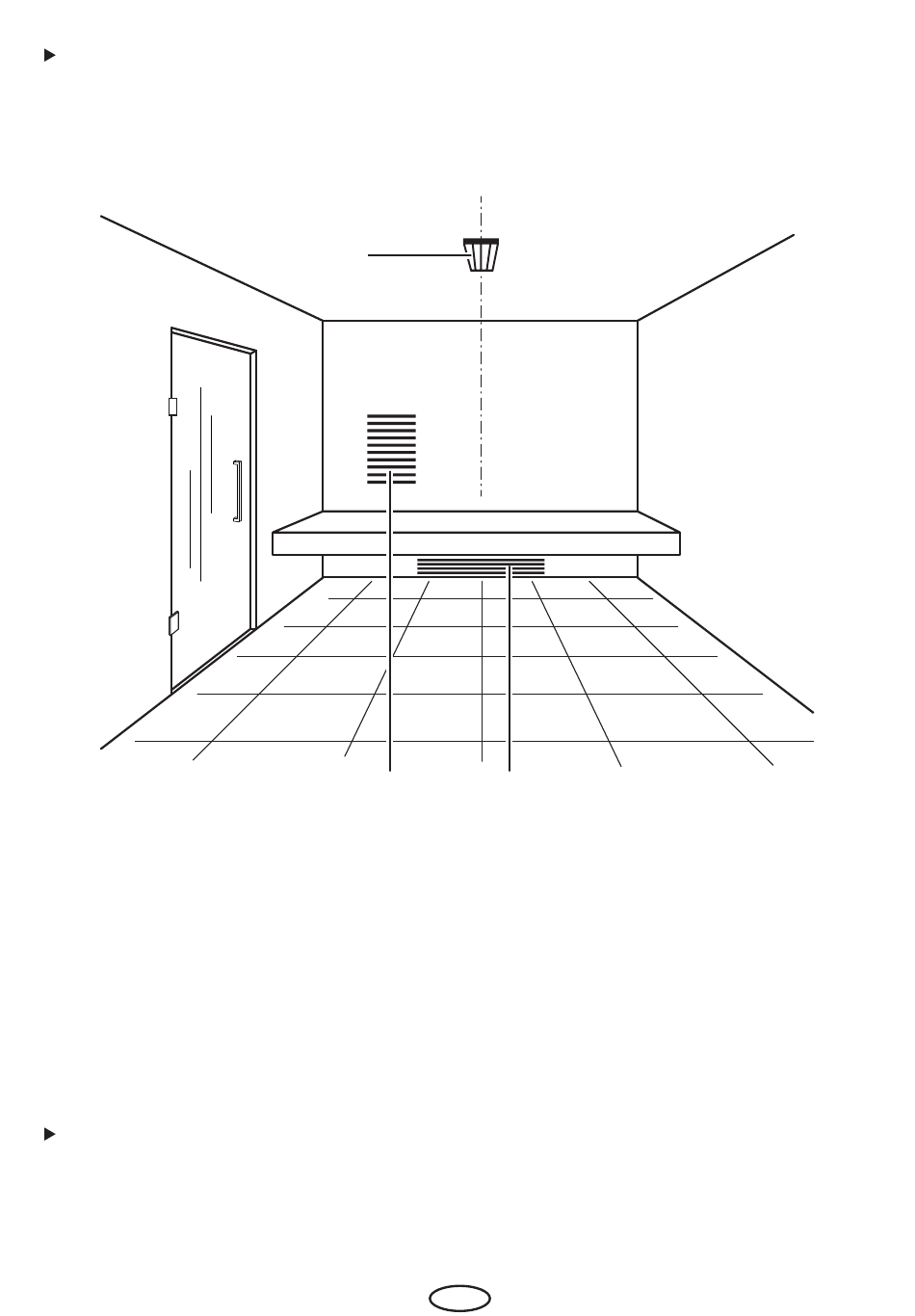

Temperaturfühler
A.
IR-Folie (in der Wand montiert)
B.
IR-Strahler
C.
Je nach Kabinensituation kann die Position und Anzahl der IR-Strahler und -Folien (IR-Emitter)
variieren.
Der Temperaturfühler muss an der Stelle angebracht werden, an der die höchsten Temperaturen zu
erwarten sind. Bei einer Infrarot-Kabine ist das in der Regel die Mitte der Kabinendecke.

Installation der IR-Strahler

• Die Infrarotstrahler nach Montageanleitung montieren.
• Die Gesammtleistung der angeschlossenen Strahler darf 3500 W nicht überschreiten.
