Installation der Kabinenbeleuchtung

1. Die Kabinenleuchte muss für die auftretenden Temperaturen geeignet sein
2. Das Anschlusskabel ist durch das zuvor gebohrte Loch zu führen und an der Kabinenleuchte
anzuschließen.
3. Die Kabinenleuchte muß immer soweit wie möglich von dem Aufstellungsort der IR-Strahler
montiert werden und darf nicht direkt angestrahlt werden.
Montage des Steuergerätes
Das Steuergerät darf nicht innerhalb der IR-Kabine montiert werden.
Das Steuergerät ist für den elektrischen Anschluss vorinstalliert.
Das Steuergerät hat folgende Anschlussleitungen:
• Netzzuleitung mit Schuko-Stecker (vormontiert)
• Anschlussleitung für Kabinenbeleuchtung (nicht Bestandteil des Gerätes)
• Fühlerleitung (rot)
• Die Verbindungsleitung zu den IR-Strahlern mit Buchsenteil (vormontiert)
• Mit einem optional erhältlichen Steckermodul besteht die Möglichkeit die Schaltlast von max.
3500 W auf 5 Strahler zu verteilen
Steckermodul Art. Nr. 94 7811 mit
1x Verteilerblock 1/5
1x Buchsenteil
(wird nicht benötigt, da es schon an der Verbindungsleitung vorinstalliert ist)
5x Steckerteil für IR Emitter

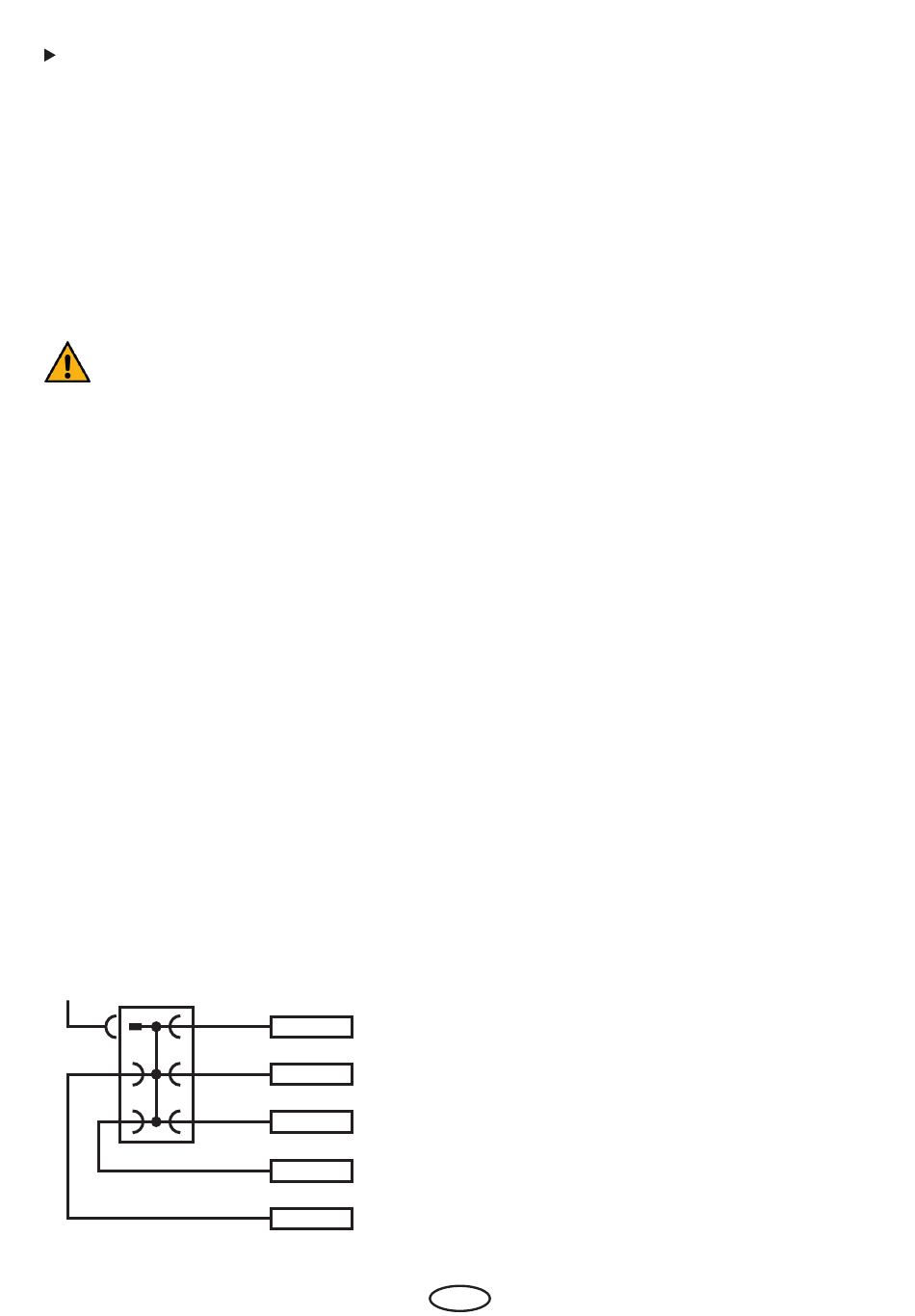

Beispiel - Anschluss von 5 Strahler mit optional erhältlichem Verteilerblock
Steckmodul
Art. 94.7811
14
IR-Strahler - max.
3500 W
D
HINWEIS. Das Buchsenteil wird nicht benötigt,
da es schon an der Verbindungsleitung vorin-
stalliert ist
