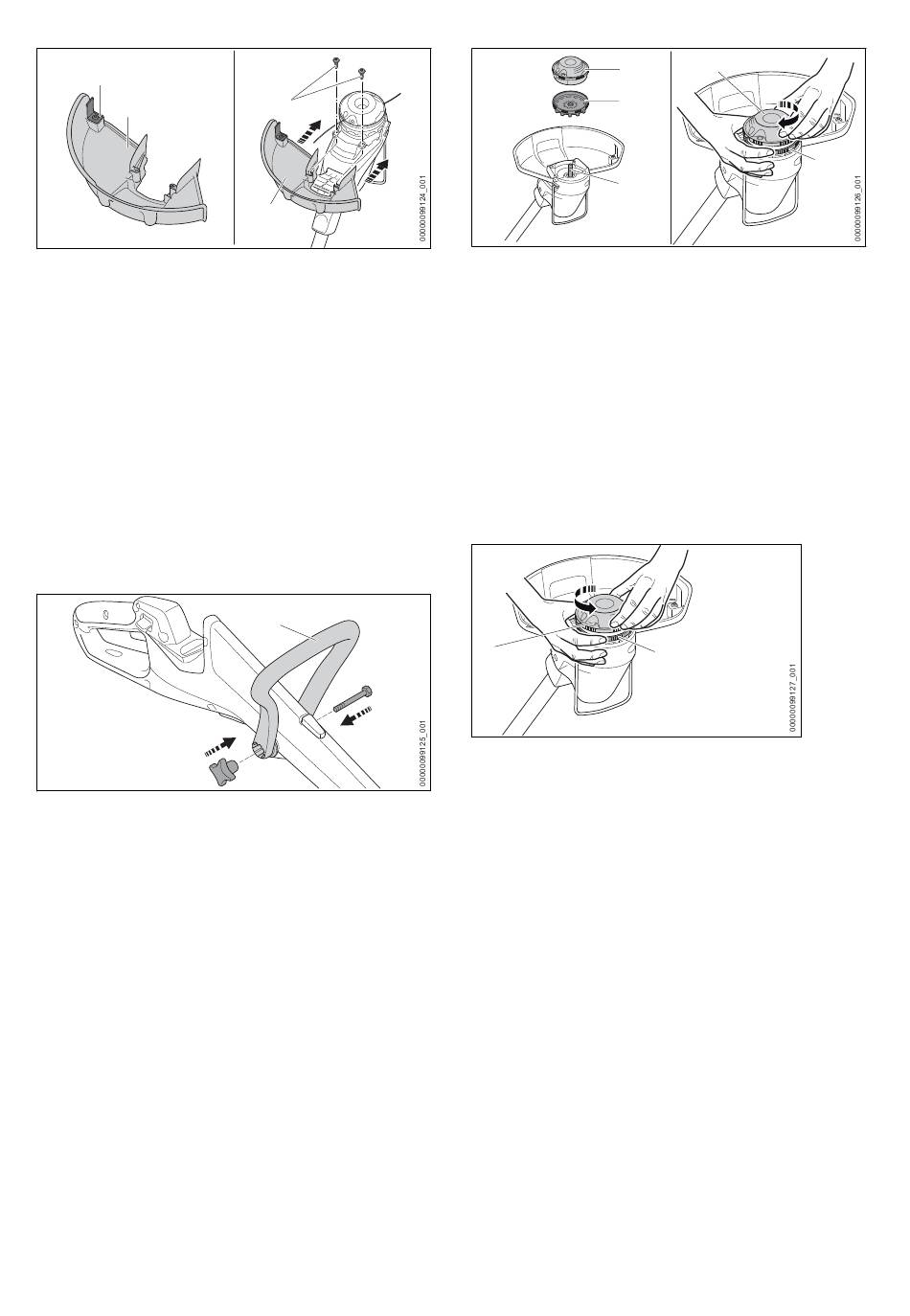

Das Ablängmesser (1) ist bereits in den
Schutz (2) eingebaut und darf nicht ausgebaut
werden.
► Schutz (2) bis zum Anschlag in die Führungen
am Gehäuse schieben.
Der Schutz (2) schließt bündig mit dem
Gehäuse ab.
► Schrauben (3) eindrehen und anziehen.
Der Schutz (2) darf nicht wieder abgebaut wer‐
den.
7.3 Rundumgriff anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
1
► Rundumgriff (2) so ausrichten, dass die Auf‐
nahme für die Sterngriffmutter (1) rechts vom
Bedienungsgriff ist.
► Schenkel des Rundumgriffs (2) auseinander
drücken und den Rundumgriff (2) auf den
Bedienungsgriff setzen bis der Rundumgriff (2)
einrastet.
► Schraube (3) durch die Bohrung schieben.
► Sterngriffmutter (1) aufdrehen und anziehen.
Der Rundumgriff (2) muss nicht wieder abgebaut
werden.
7.4 Mähkopf anbauen und
abbauen
7.4.1 Mähkopf anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
14
3
2
2
3
7 Motorsense zusammenbauen
1
2
3
► Lüfterrad (2) so auf die Welle (3) schieben,
dass die Schaufeln des Lüfterrads (2) nach
unten zeigen.
Falls das Lüfterrad nicht angebaut ist, wird der
Elektromotor nicht ausreichend gekühlt und
die Motorsense schaltet während der Arbeit
ab.
► Lüfterrad (2) mit der Hand festhalten.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand im Uhrzeigersinn drehen und fest anzie‐
hen.
7.4.2 Mähkopf abbauen
1
► Motorsense ausschalten und Akku herausneh‐
men.
► Lüfterrad (2) mit der Hand festhalten.
► Mähkopf (1) gegen den Uhrzeigersinn heraus‐
drehen.
► Lüfterrad abnehmen.
7.5 Messer anbauen und abbauen
7.5.1 Messer anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Messer zwischen 12 Stunden und 24 Stunden
lang in einen Behälter mit Wasser legen.
Die Messer werden elastisch.
1
2
2
