COMPACT 1.4
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa de
mandos no se enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
¡AVISO IMPORTANTE!
Control
electrónico
Caja positivos
posición X4
2 Compresor
Caja especial
para negativos
Módulo
electrónico
1º Compresor
13

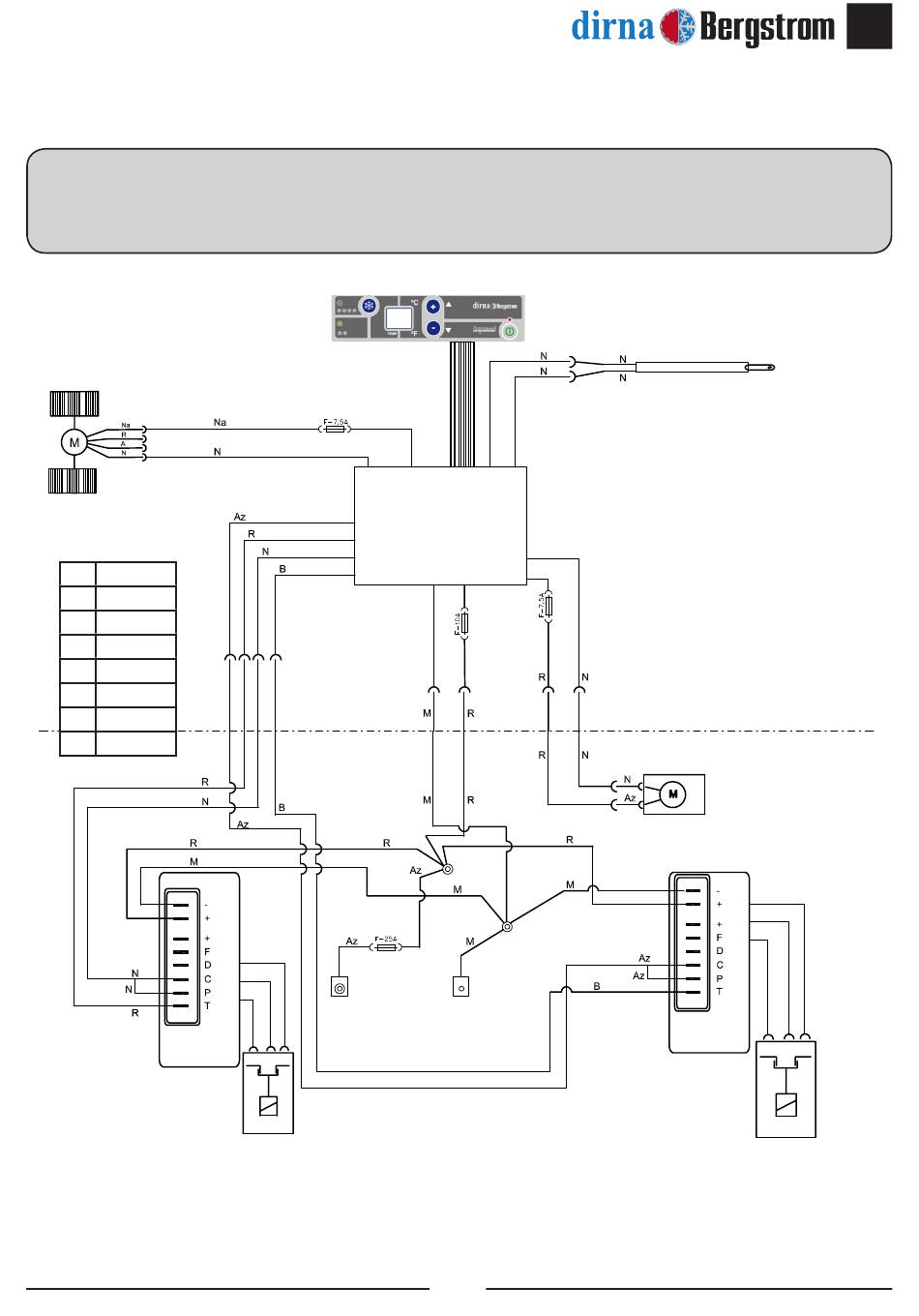

Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
1 Compresor
ES
®
