dirna Bergstrom Bycool green line COMPACT 1.4 Montageanweisungen Seite 44

COMPACT 1.4
GE

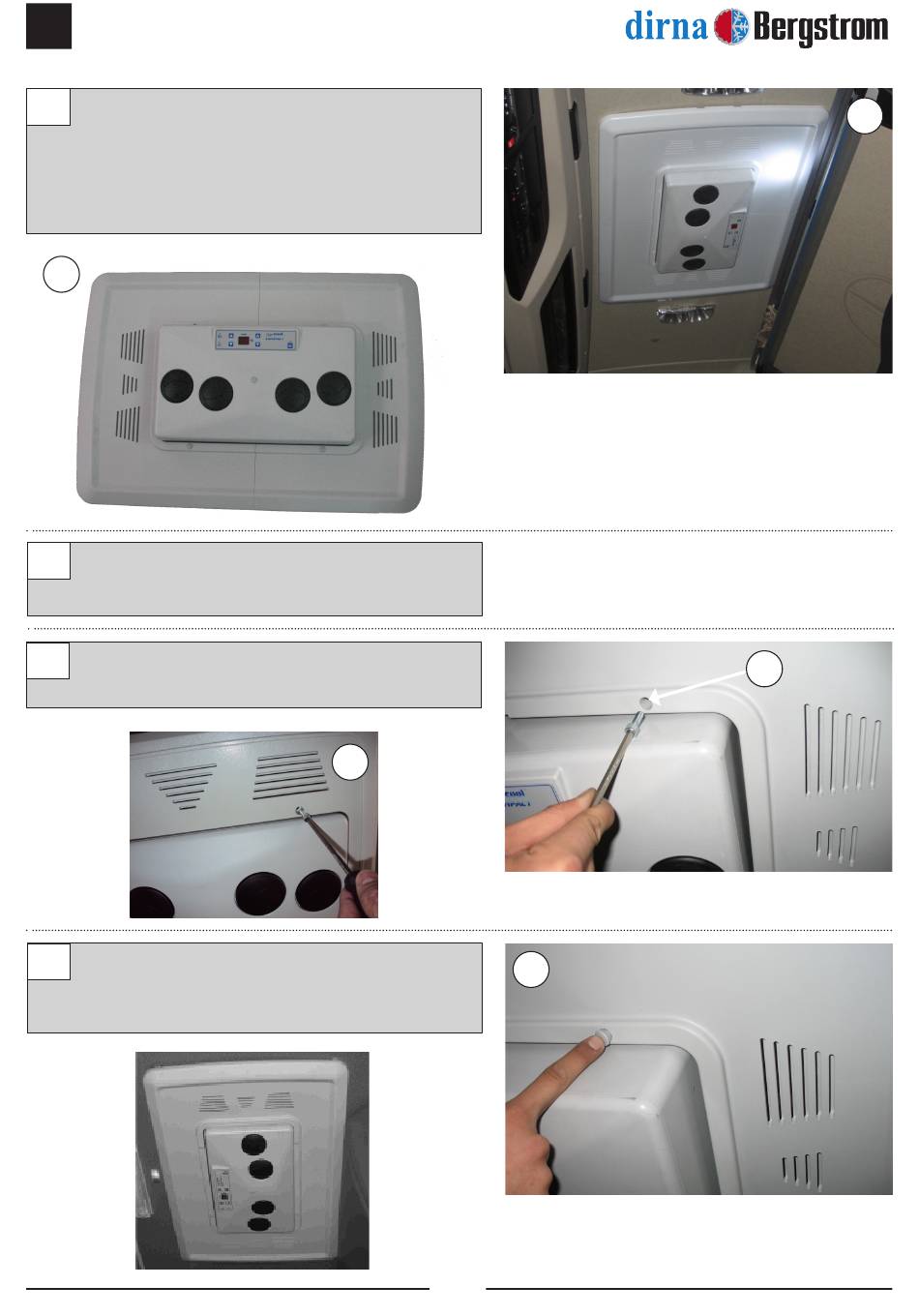

11 Konsole nehmen und die Anlage an der geeig-
netsten Stelle der Kabinendecke zentrieren.
Nach dem Zentrieren Konsole entfernen.
Hinweis: Als Referenz die Gardinenschiene
nehmen.
11
12 Befestigungshalter
Schrauben M8/125x40 fixieren.
13
Konsole mit (4) Innensechskantschrauben
M6/100x15 anbringen.
14
Die (4) Innensechskantschrauben M6/100x15
mit den runden Kunststoff-Zierstopfen M6
abdecken.
durch Anziehen
13
der
14
44
®
11
13
