COMPACT 1.4

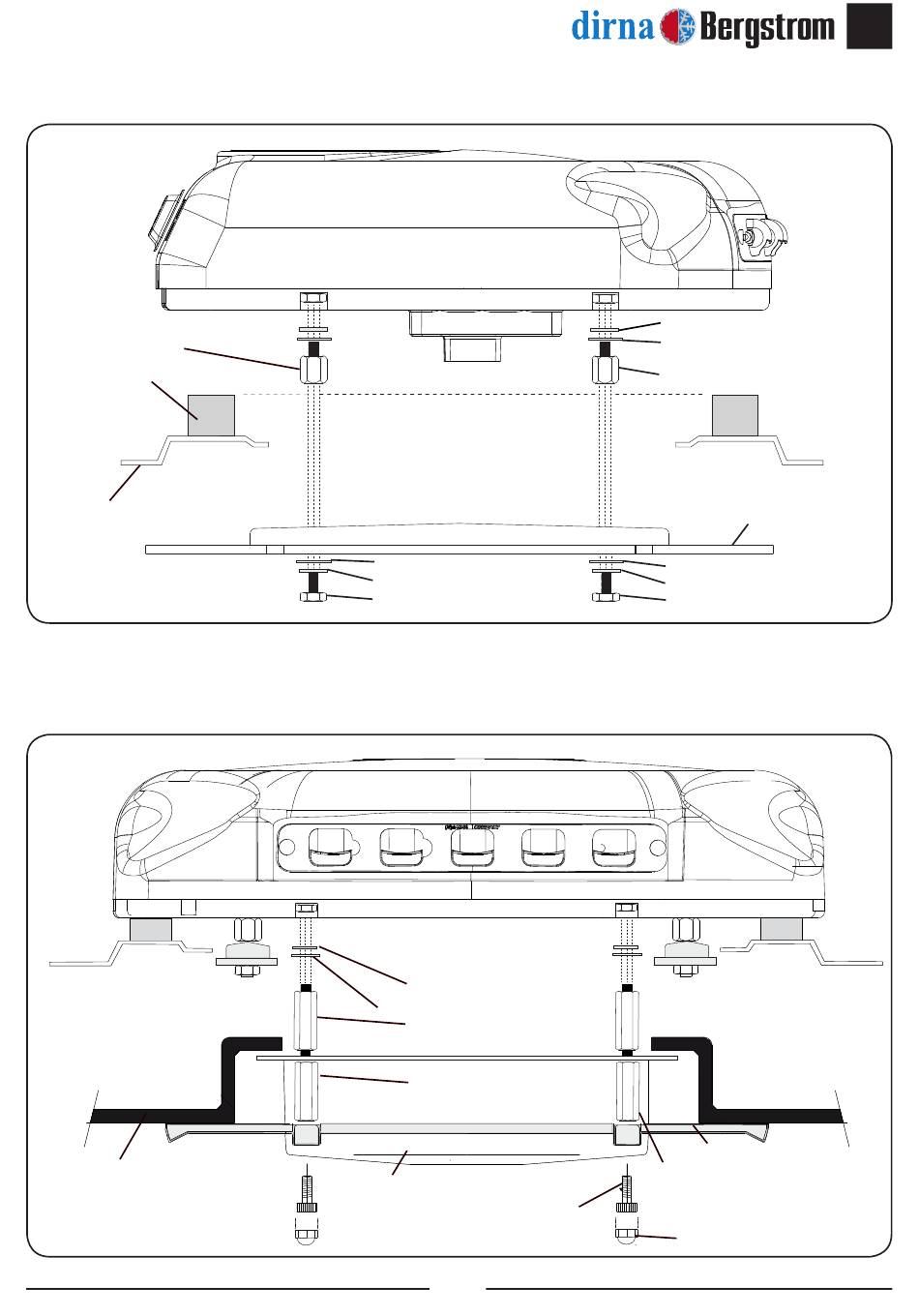

Explosionsansicht bis zur Befestigung der Halterungen

Sechskant-
Verbindungsmutter M8 L=35
EPDM-Dichtung
Kabinendecke

Explosionsansicht bis zur Befestigung der Konsolen

Verkleidung
Breitflansch-Flachscheibe
Federring
Schraube M8/125x40
Gummischeibe Ø6
Breitflansch-Flachscheibe Ø6
Sechskant-
Verbindungsmutter M6 m-m
Sechskant-
Verbindungsmutter M6 w-w
Innere Luftverteilertafel
Innensechskantschraube 6/100x15
für Konsolenhalterung
45
Gummiunterlegscheibe Ø 7
Breitflansch-Flachscheibe Ø 8
Sechskant-
Verbindungsmutter M8 L=40
Befestigungshalterung
Breitflansch-Flachscheibe
Federring
Schraube M8/125x40
Konsole
Die Unterseite der Sechskant-
Verbindungsmutter muss 1 mm
von der Verkleidung entfernt sein
(4) Schutzkappe M6 /
Zierkappe
