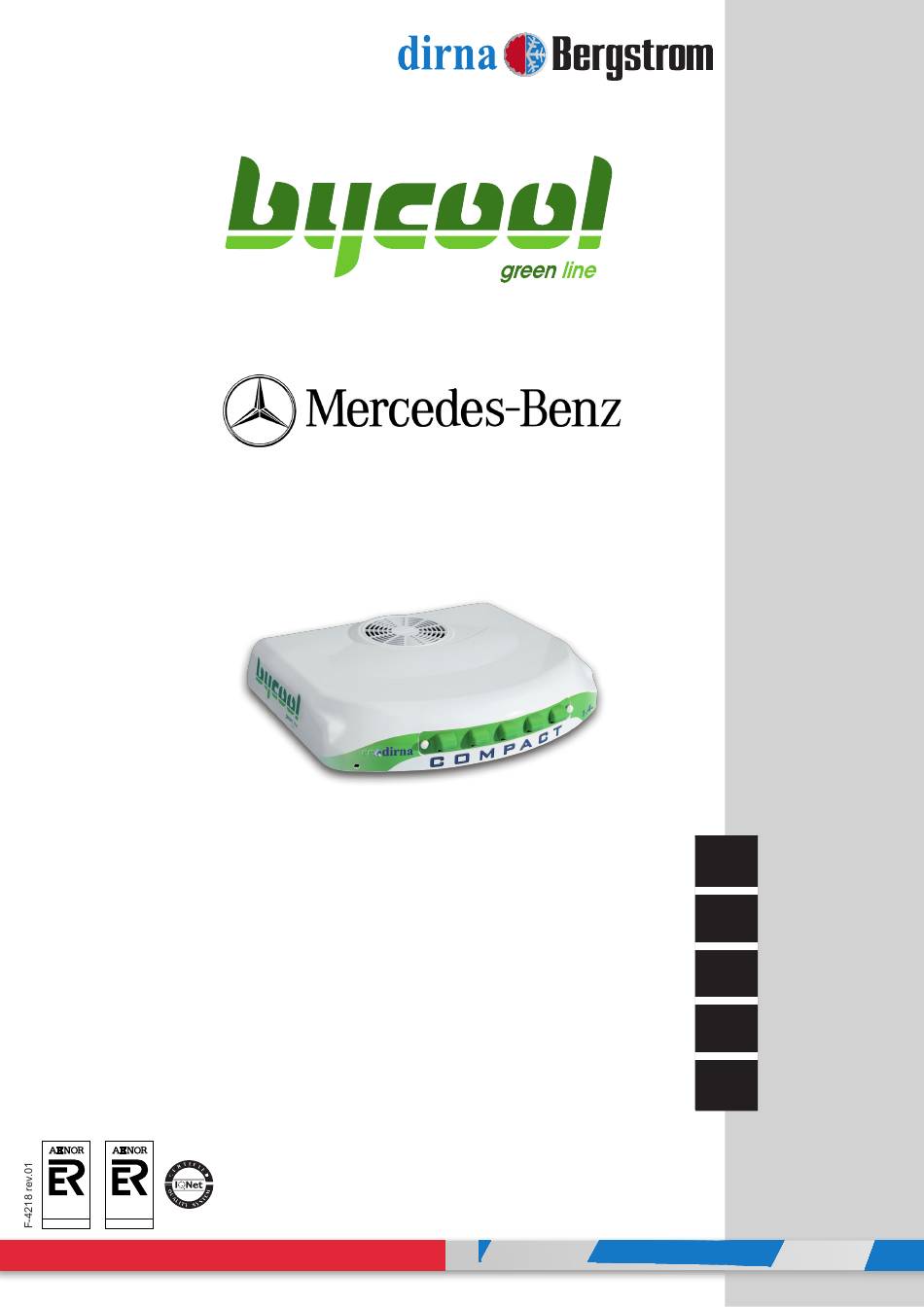

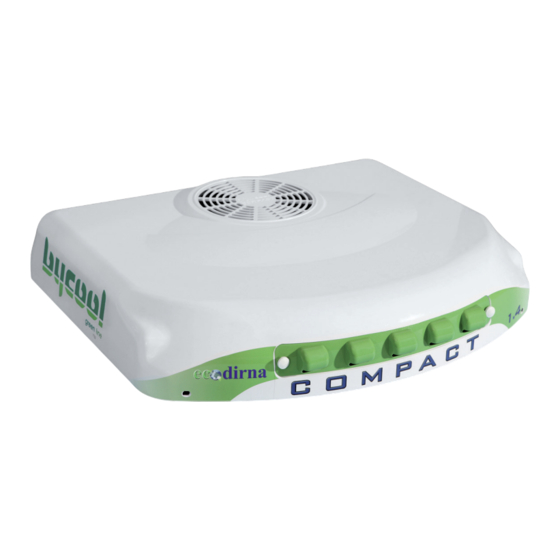

dirna Bergstrom bycool green line compact 1.4 Montageanweisungen

dirna Bergstrom bycool green line compact 1.4 Montageanweisungen

Vorschau ausblenden Andere Handbücher für bycool green line compact 1.4:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 38
COMPACT
Calidad en
Empresa
Automoción
Registrada
IATF 16949
ISO 9001
Actros MP4
(chassis WDB963)
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
®
1.4
ES
EN
FR
GE
IT
1001207475
Spanish
English
French
German
Italian
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für dirna Bergstrom bycool green line compact 1.4

  • Seite 13 COMPACT 1.4 ®...
  • Seite 25 COMPACT 1.4 ®...
  • Seite 37 COMPACT 1.4 ®...
  • Seite 38: Elektrizität

    COMPACT 1.4 ® Werkzeuge Empfehlungen Zur montage Torx-Schraubenschlüssel Inbusschraubenschlüssel Vor und während der Montage bitte diese • 10er, 13er, 14er Schraubenschlüssel Anweisungen lesen und beachten. Schere Metermaß Benutzen Sie für jeden Arbeitsschritt die geeigneten • Werkzeuge. Elektrizität Zugehörige Dokumentation Montageanweisungen 1001207475 •...
  • Seite 39 COMPACT 1.4 ® Vor Montagebeginn vorderes Lufteintrittsgitter montieren. Luke deren Befestigungselemente ausbauen und diese dem Kunden aushändigen.
  • Seite 40 COMPACT 1.4 ® Hat das Fahrzeug einen Spoiler mit Mittelstange, diese für die Installation des Geräts an den angegebenen Punktlinien aufschneiden. Die EPDM-Dichtung um die Lukenaussparung herum kleben (siehe Detailzeichnung für Zurechtschneiden äußeren Verbindungsränder). 15 mm WIE DIE EPDM-DICHTUNG GESCHNITTEN A WIRD, UM WASSERUNDICHTIGKEITEN IN DIE KABINE ZU VERMEIDEN A- Dichtung aufkleben und dabei einen...
  • Seite 41 COMPACT 1.4 ® KABINENAUSSENSEITE: Compact in der Lukenaussparung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM-Dichtung zusammengedrückt werden. Luke Schaumgummidurchführung anbringen, wobei der weichere Teil auf der Gerätegrundplatte aufliegt. Achtung: Je nach Kabine kann es erforderlich sein, die (2) mitgelieferten Führungen zu verwenden, damit Luftverteilertafel...
  • Seite 42 COMPACT 1.4 ® Den 2-Wege-Kasten des Abluftsensors, den 4-Wege-Kasten des Gebläses und den 8-Wege- Kasten Kabel Elektroniksteuerung anschließen. Innere Luftverteilertafel an den oben genannten Sechskant-Abstandshaltern außen-außen anlegen und mit (4) Muttern M6 mit Unterlegscheibe und (4) Sechskant-Abstandshaltern innen-innen L=64 befestigen. Wichtiger Hinweis: Die Schaumstoffführung muss an den oberen Schaumstoff der Anlage stoßen, um das Entweichen von Luft zu...
  • Seite 43 COMPACT 1.4 ® (4) Sechskant-Abstandshalter L=26 in die Einsätze des Gerätesockels mit Gummi-Unterlegscheibe und Flachscheibe auf 12,7±10% Nm anziehen. Befestigungshalter mit (4) Schrauben 8/125x45, Flachscheibe, Grower-Scheibe ohne Anziehen aufsetzen. Konsole auflegen und Gerät zentrieren. Hierbei dient die Gardinenschiene als Referenz (die Konsole muss an der Schiene anschlagen).
  • Seite 44 COMPACT 1.4 ® Konsole mit (4) Schrauben M6/100x16 anbringen.
  • Seite 45: Explosionsansicht Bis Zur Befestigung Der Halterungen

    COMPACT 1.4 ® Explosionsansicht bis zur Befestigung der Halterungen Sechskant- Gummiunterlegscheibe Ø 7 Verbindungsmutter M8 L=26 Breitflansch-Flachscheibe Ø 8 Sechskant- EPDM-Dichtung Verbindungsmutter M8 L=26 Befestigungshalterung Kabinendecke Breitflansch-Flachscheibe Breitflansch-Flachscheibe Federring Federring Schraube M8/125x45 Schraube M8/125x45 Explosionsansicht bis zur Befestigung der Konsolen Gummischeibe Ø6 Breitflansch-Flachscheibe Ø6 Sechskant-...
  • Seite 46: Detaillierte Hinweise Zum Anschluss Des Netzkabels

    COMPACT 1.4 ® DETAILLIERTE HINWEISE ZUM ANSCHLUSS DES NETZKABELS Netzkabel an das Gerät anschließen, an der Decke mit Klebehaltern und Kabelhaltern befestigen. Danach die Kabel über die Rückseite der Kabine nach unten führen. Das andere Ende des Kabels anschließen und das positive Kabel (blau) zum Anschlusskasten Position X4 führen.
  • Seite 47 COMPACT 1.4 ® Braunes Kabel (negativ) zum hierfür vorgesehenen Kasten führen. Hinweis: Dieser befindet sich normalerweise in der Nähe der Batterien. Je nach dem Standort der Batterien ist das braune Kabel zu lang. Auf die gewünschte Länge kürzen und den mitgelieferten Kabelschuh anbringen.
  • Seite 48: Schaltplan

    COMPACT 1.4 ® Schaltplan WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein und das Gerät funktioniert nicht. Abluftsensor Zentrifugalgebläse Elektroniksteuerung Blau Chwarz Grün Weiss Gelb Oranbe Braun...
  • Seite 49 COMPACT 1.4 ®...
  • Seite 61 COMPACT 1.4 ®...
  • Seite 62 COMPACT 1.4 ®...
  • Seite 63 COMPACT 1.4 ®...
  • Seite 64 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
