COMPACT 3.0
ES
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control elec-
trónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando del
equipo porque se pueden producir daños irreparables. A la señal de estos pitidos discontinuos, desconectar el
equipo de la batería y verificar la polaridad de la conexión.
Soplador
Cable comunicación
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Control
2º compresor

AVISO IMPORTANTE!

¡
ºC
ºF
TEMP
Na
Control
electrónico
Fusible 10A
Fusible 50A
2 Compresor
ON/OFF
Cinta
Batería
14
Air conditioning for vehicles

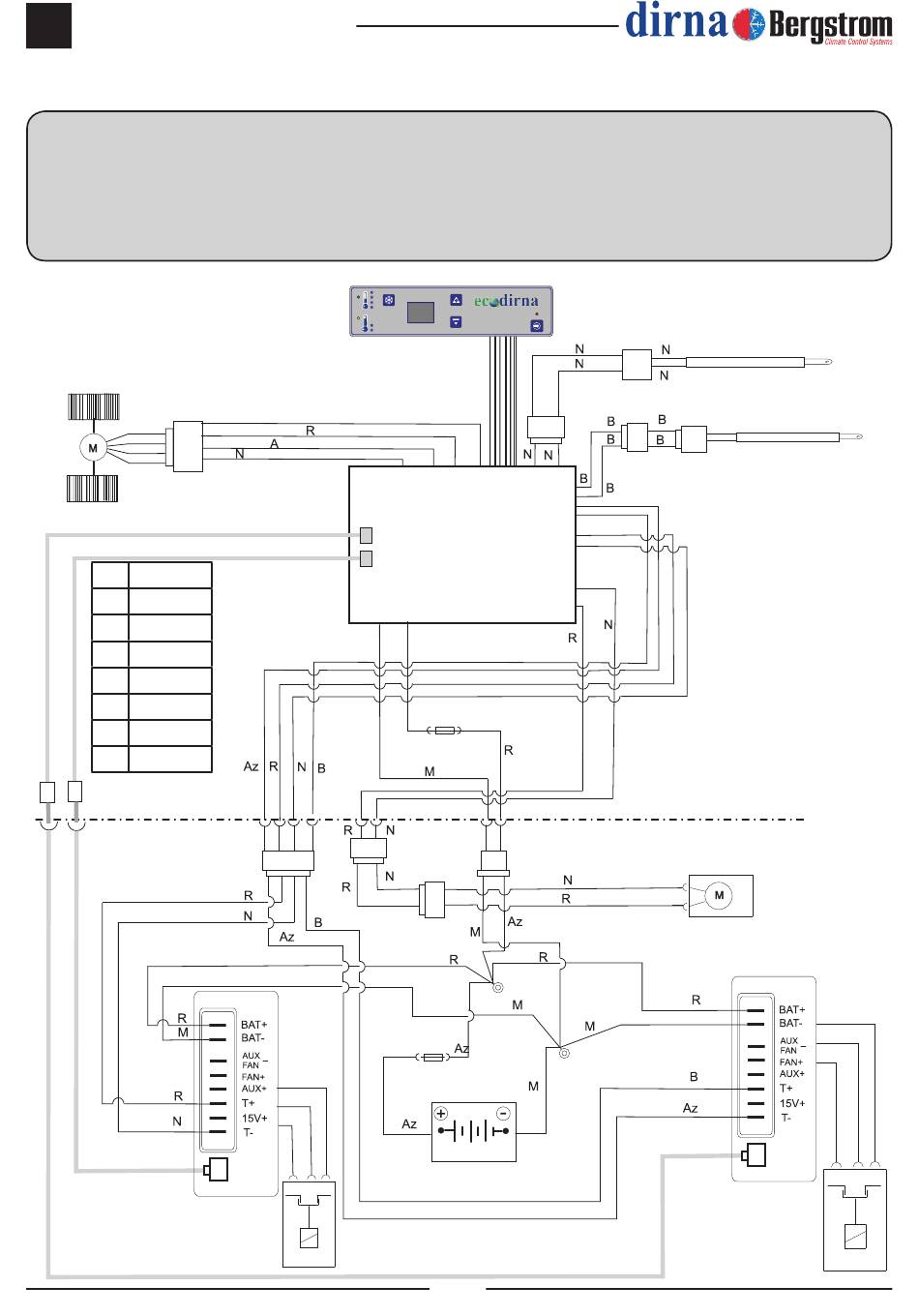

Esquema eléctrico
Sonda
temperatura
Sonda
antihielo
Electro
Control
1º compresor
1 Compresor
