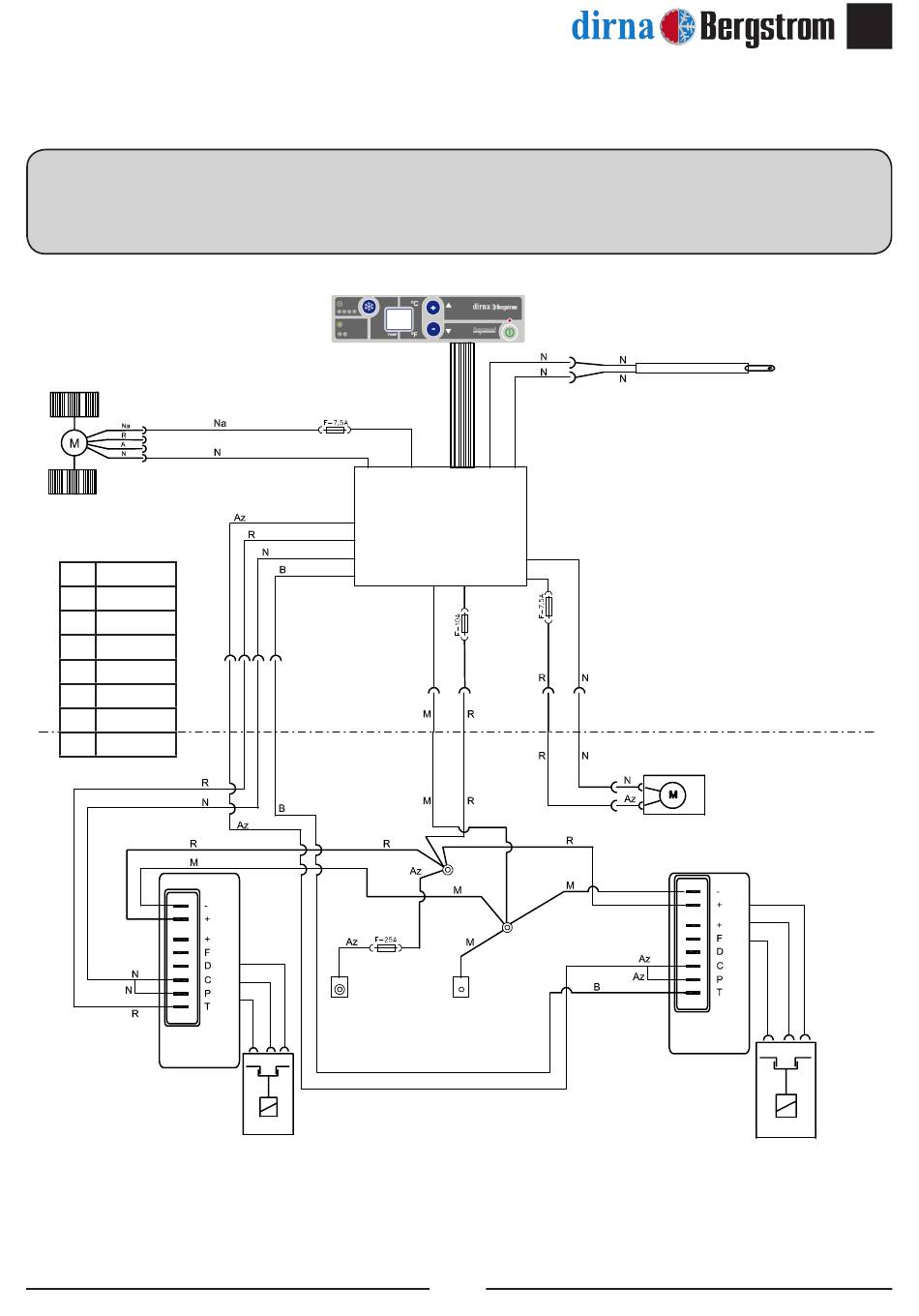

Schaltplan - dirna Bergstrom Bycool green line COMPACT 1.4 Montageanweisungen

COMPACT 1.4
Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall,
schaltet sich das Bedienfeld nicht ein und das Gerät funktioniert nicht.
Zentrifugalgebläse
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
WICHTIGER HINWEIS!
Elektroniksteuerung
Kasten
Positivkabel
Position X4
2 Kompressor
Spezialkasten
für Negativkabel
Kompressor
electronisches
49

Schaltplan

Abluftsensor
Kondensatorlüfter
modul
1 Kompressor
GE
®
