COMPACT 1.4
3

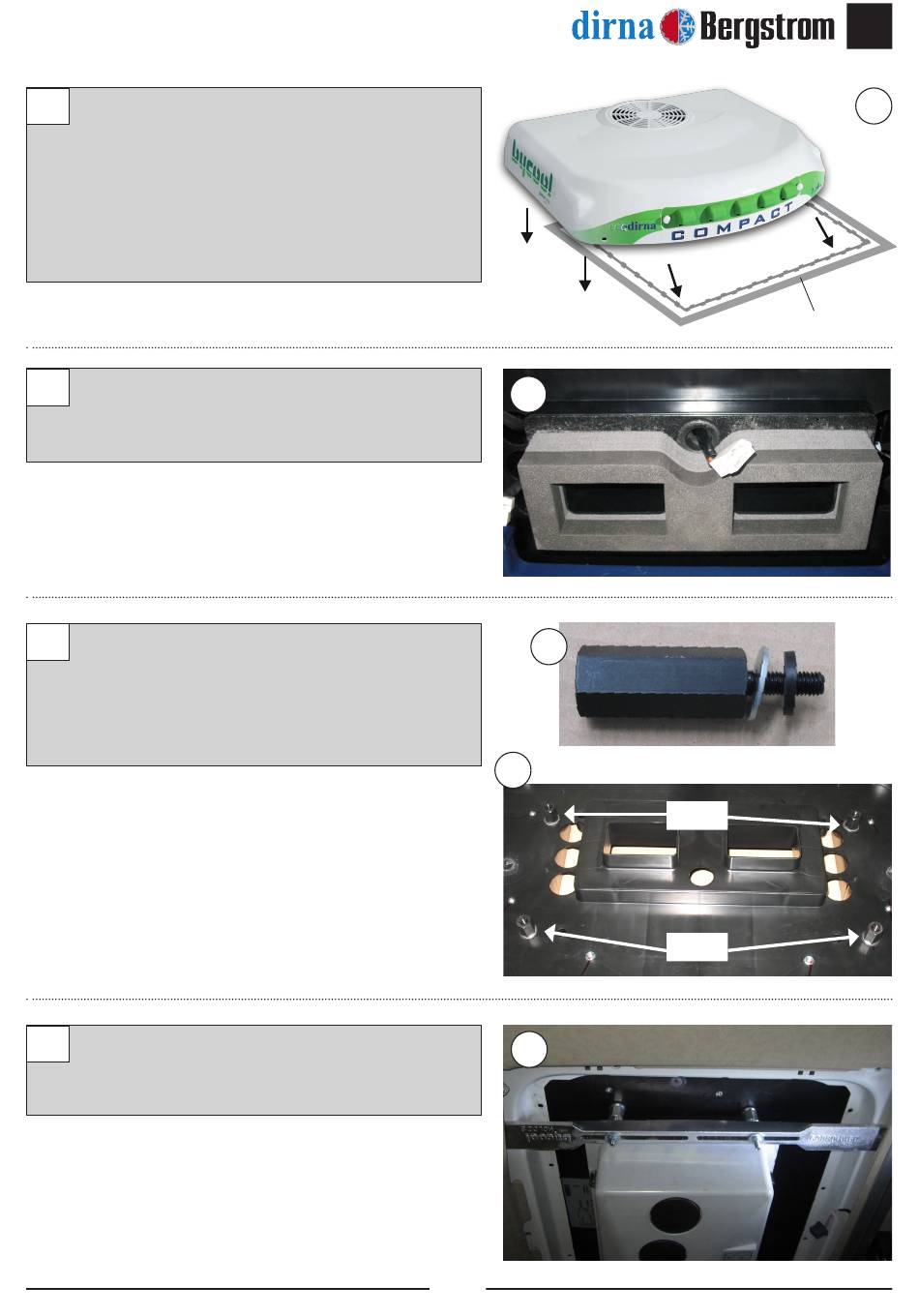

EXTÉRIEUR CABINE :
Placer le Compact dans le creux de l'écoutille.
Attention ! Avant de placer l'équipement dans
le creux de l'écoutille, il faut réviser que les
sorties d'écoulement ne soient pas bouchées
par le joint EPDM.
4
Placer le canalisateur en caoutchouc mousse
et placer la partie molle sur la base de
l'équipement.
5 Visser (2) hexagones L=40 sur la partie avant (sens
de la marche) et (2) hexagones L=35 sur la partie
arrière (sens de la marche) avec une rondelle en
caoutchouc et une rondelle plate et serrer avec un
couple de serrage de 12,7±10% Nm.
6
Placer les supports de fixation avec (4) vis
8/125x40 avec une rondelle plate et une rondelle
grower, sans serrer.
4
5
5
6
29
®
Écoutille
L=40
L=35
FR
