dirna Bergstrom bycool green line compact 1.4 Montageanweisungen
Vorschau ausblenden
Andere Handbücher für bycool green line compact 1.4:
- Diagnose bei ausfällen (72 Seiten) ,
- Montageanweisungen (72 Seiten) ,
- Benutzerhandbuch (52 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

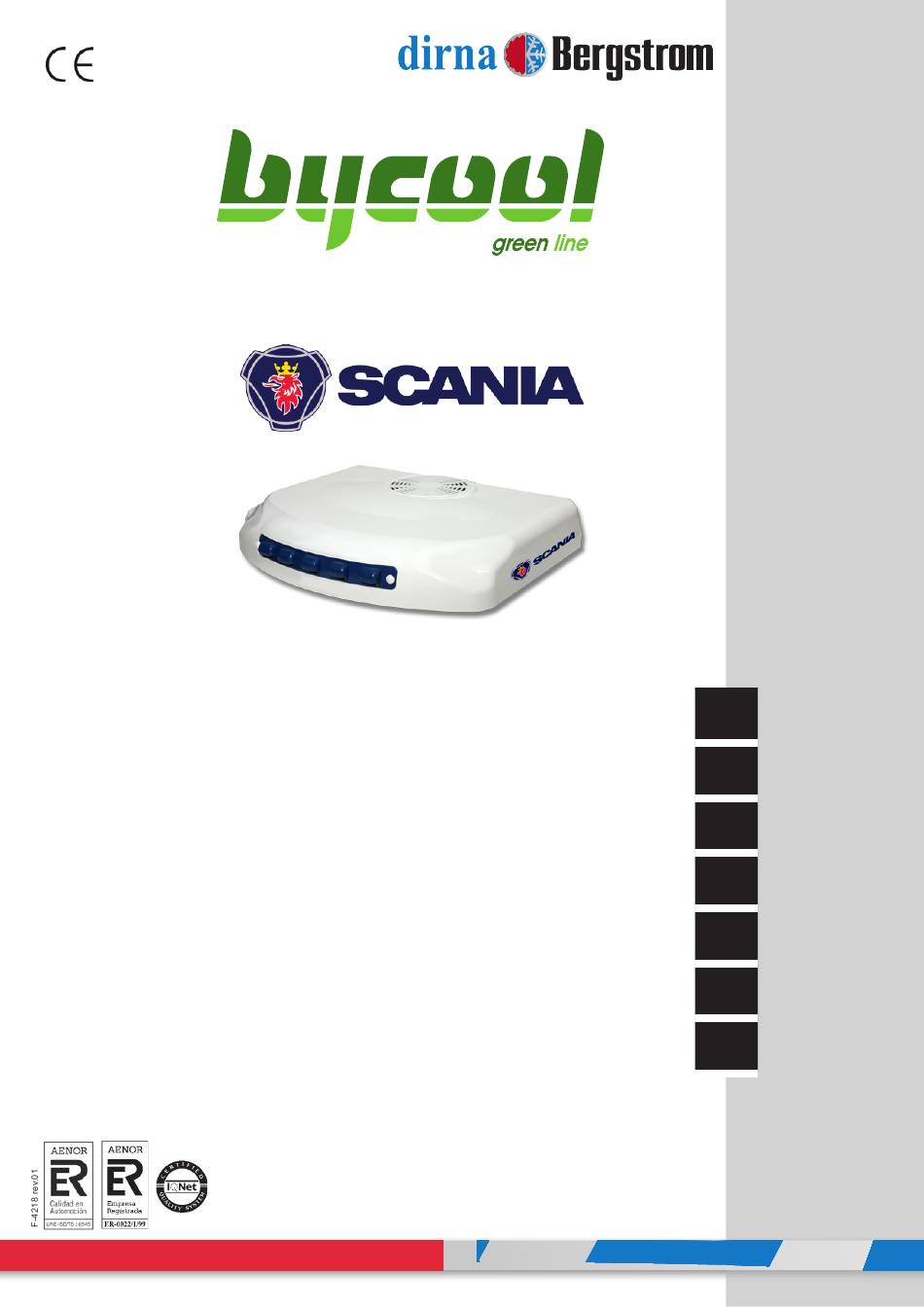

COMPACT
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
Montážní návod
Руководство по эксплуатации
®
1.4
ES
EN
FR
GE
IT
CZ
RU
Spanish
English
French
German
Italian
Czech
Russian
1001266596
Werbung
Verwandte Anleitungen für dirna Bergstrom bycool green line compact 1.4
Inhaltszusammenfassung für dirna Bergstrom bycool green line compact 1.4
- Seite 20 Der Installateur muss im Bereich Fahrzeug-Klimaanlagen Achtung ausreichend geschult sein. dirna Bergstrom, s. l. übernimmt keine Verantwortung Wird die Klimaanlage im Kabinendach installiert, für Schäden oder Brüche aufgrund einer nicht muss der obere Teil der Kabine mit einem Tuch oder ordnungsgemäßen Installation oder Bedienung des...
- Seite 21 COMPACT 1.4 ® Lukendeckel und dessen Befestigungselemente ausbauen und diese dem Kunden aushändigen. KABINENAUSSENSEITE: Compact in der Lukenaussparung auf den Original- Kantenabdeckungen positionieren. Luke...
- Seite 22 COMPACT 1.4 ® (2) Befestigungshalterungen mit (4) Schrauben M8/125x50, Flachscheiben Growerscheiben anbringen. Bis zum Anschlag anziehen. Originalkabel an die roten und schwarzen Kabel des 2-Wege-Kastens des Geräts anschließen.
- Seite 23 COMPACT 1.4 ® Konsole Innensechskantschrauben 6/100x15 auf Original-Muttern anbringen und 8 Kunststoffkappen aufsetzen.
- Seite 24 COMPACT 1.4 ® Explosionsansicht bis zur Befestigung der Halterungen Zentrierer Original-Kantenabdeckungen Gummiunterlegscheibe Ø 7 Breitflansch-Flachscheibe Ø 8 Sechskant-Verbindungsmutter Kabinendecke Befestigungshalterung Flachscheibe Ø 8 Druckscheibe Ø 8 Schraube M8/125 Explosionsansicht bis zur Befestigung der Konsolen Gummiunterlegscheibe Ø 6 Breitflansch-Flachscheibe Ø 6 Sechskant-Verbindungsmutter Sechskant-Verbindungsmutter Zentrierer...
- Seite 25 COMPACT 1.4 ® FAHRZEUGE OHNE ORIGINAL-NETZKABEL- Elektroschema WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. Sensor (Rückluft) Zentrifugalgebläse NTC 15KΩ a 25º 2,6 Amp.
- Seite 44 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
