COMPACT 1.4
3

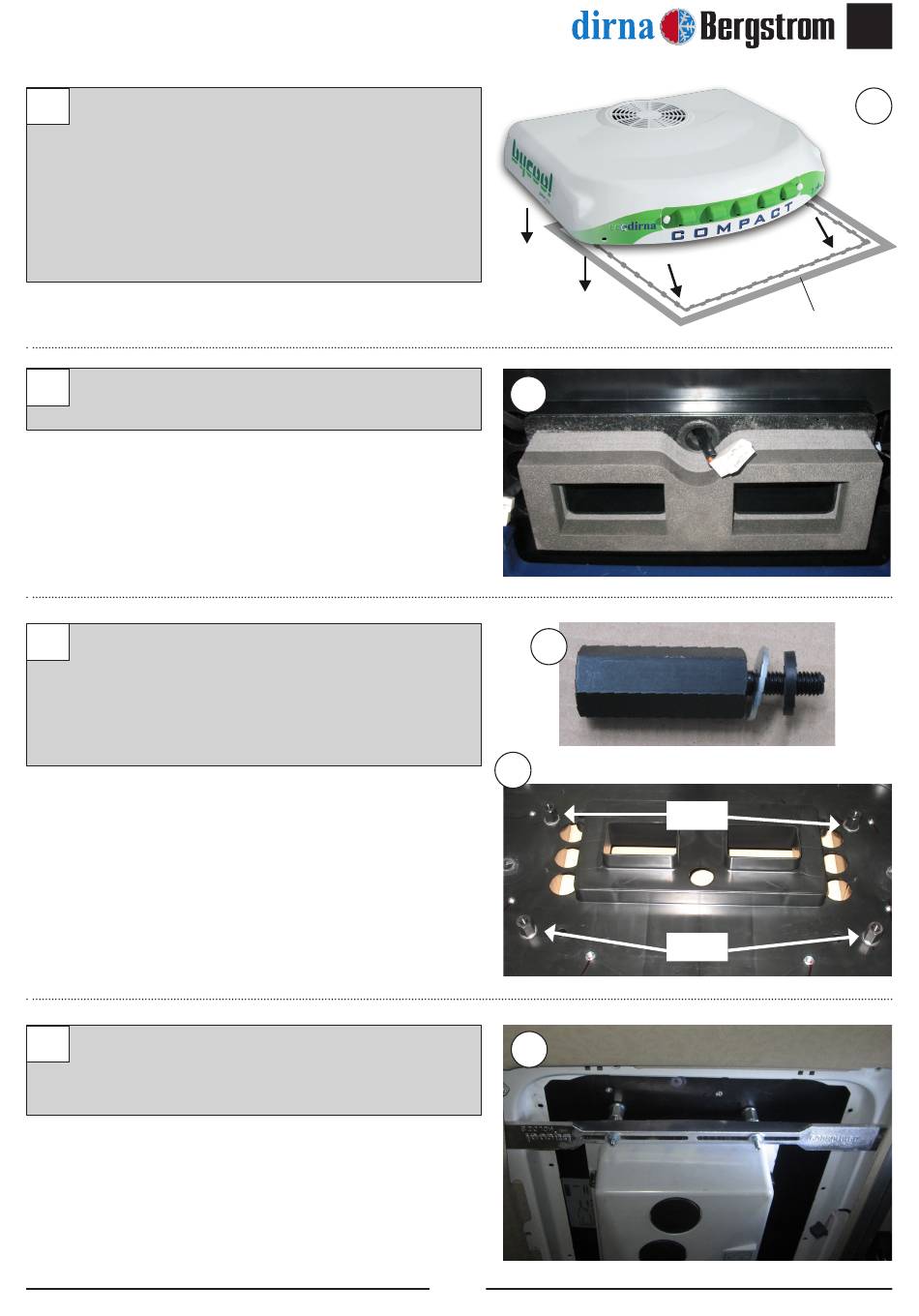

EXTERIOR CABINA:
Posicionar el Compact en el hueco de la escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
4
Colocar canalizador gomaespuma quedando la
parte más blanda en la base del equipo.
5 Roscar (2) hexágonos L=40 en la parte delantera
(sentido marcha) y (2) hexágonos L=35 en la parte
trasera (sentido marcha) con arandela de goma,
arandela plana y apretar con un par de apriete de
12,7±10% Nm.
6
Colocar soportes de fijación con (4) tornillos
8/125x40 con arandela plana, arandela grower,
sin apretar.
4
5
5
6
5
®
Escotilla
L=40
L=35
ES
3
