dirna Bergstrom Bycool green line COMPACT 1.4 Montageanweisungen Seite 6

COMPACT 1.4
ES
7

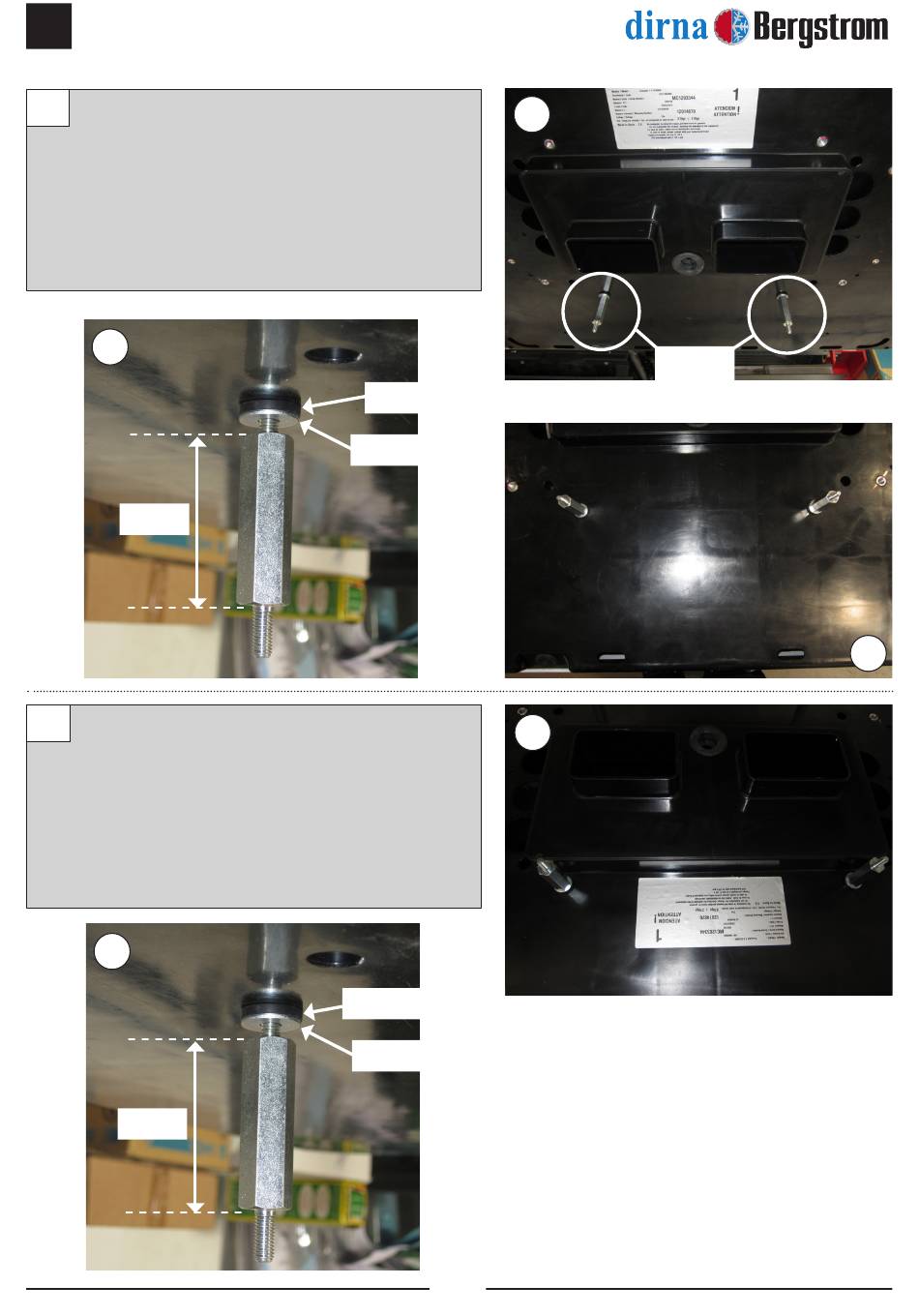

Colocar (2) arandelas Ø 6 de goma, (2) arandelas
planas Ø 6 ala ancha sobre hexágono L=43.
A continuación apretar hexágono hasta que la
arandela de goma quede un poco oprimida.
Nota: Los hexágonos deben roscarse en la
parte trasera del equipo (siempre sentido de la
marcha). Según se muestra en las fotos.
7
L=43
8
Colocar (1) arandela Ø6 de goma, (2) arandelas
planas Ø6 ala ancha sobre hexágono L=50 A
continuación apretar hexágono hasta que la
arandela de goma quede un poco oprimida.
Nota: Los hexágonos deben roscarse en la
parte delantera del equipo (siempre sentido de
la marcha) según se muestra en las fotos.
8
L=50
7
Arandela ala ancha
Arandela goma
8
Arandela ala ancha
Arandela goma
6
L= 43
®
7
