dirna Bergstrom Bycool green line COMPACT 1.4 Montageanweisungen Seite 43

COMPACT 1.4

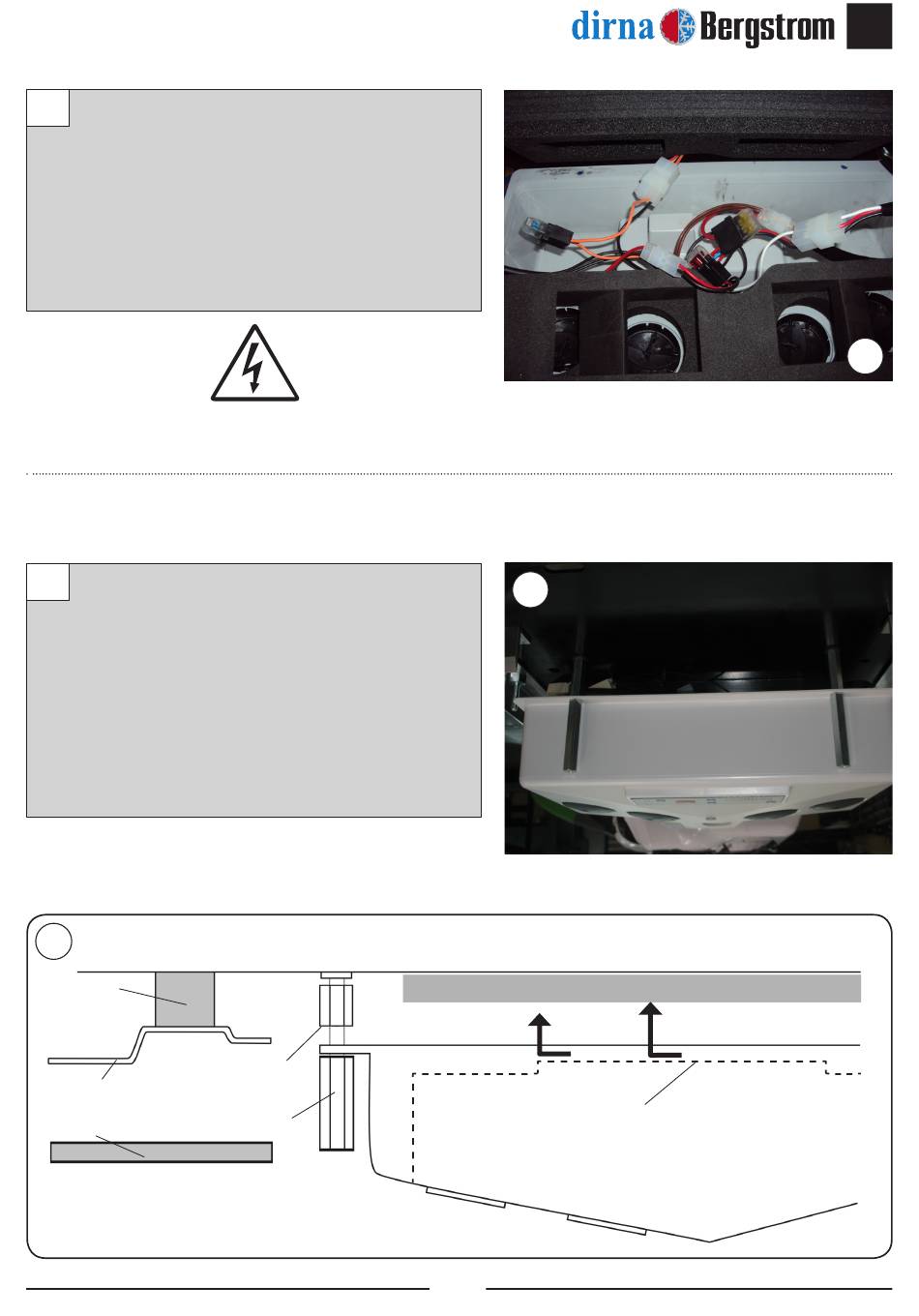

9 Die (2) 4-Wege-Kästen und die (2) 2-Wege-
Kästen zwischen der Anlage und der inneren
Luftverteilertafel anschließen und danach das
Netzkabel am 2-Wege-Kasten als "T" .
ACHTUNG: Die Farben des 2-Wege-Kastens
des Elektrolüfters dürfen (Kasten mit Kabeln
R und N) keinesfalls vertauscht werden!
10 Front mit (1) Sechskant-Verbindungsmutter w-w
an den vorderen Sechskant-Verbindungsmuttern
anbringen. Verbindungsmutter anziehen, bis die
Schaumstoffführung am oberen Schaumstoff
des Geräts anschlägt.
Wichtiger Hinweis: Die Schaumstoffführung
muss an den oberen Schaumstoff der Anlage
stoßen, um das Entweichen von Luft zu
vermeiden.
10
EPDM-
Dichtung
Sechskant-
Verbindungsmutter m-m
Kabinendecke
Sechskant-
Verkleidung
Verbindungsmutter w-w
Grundplatte Compact
10
Schaumstoffführung
43
®
Schaumgummi
Innere Luftverteilertafel
GE
9
