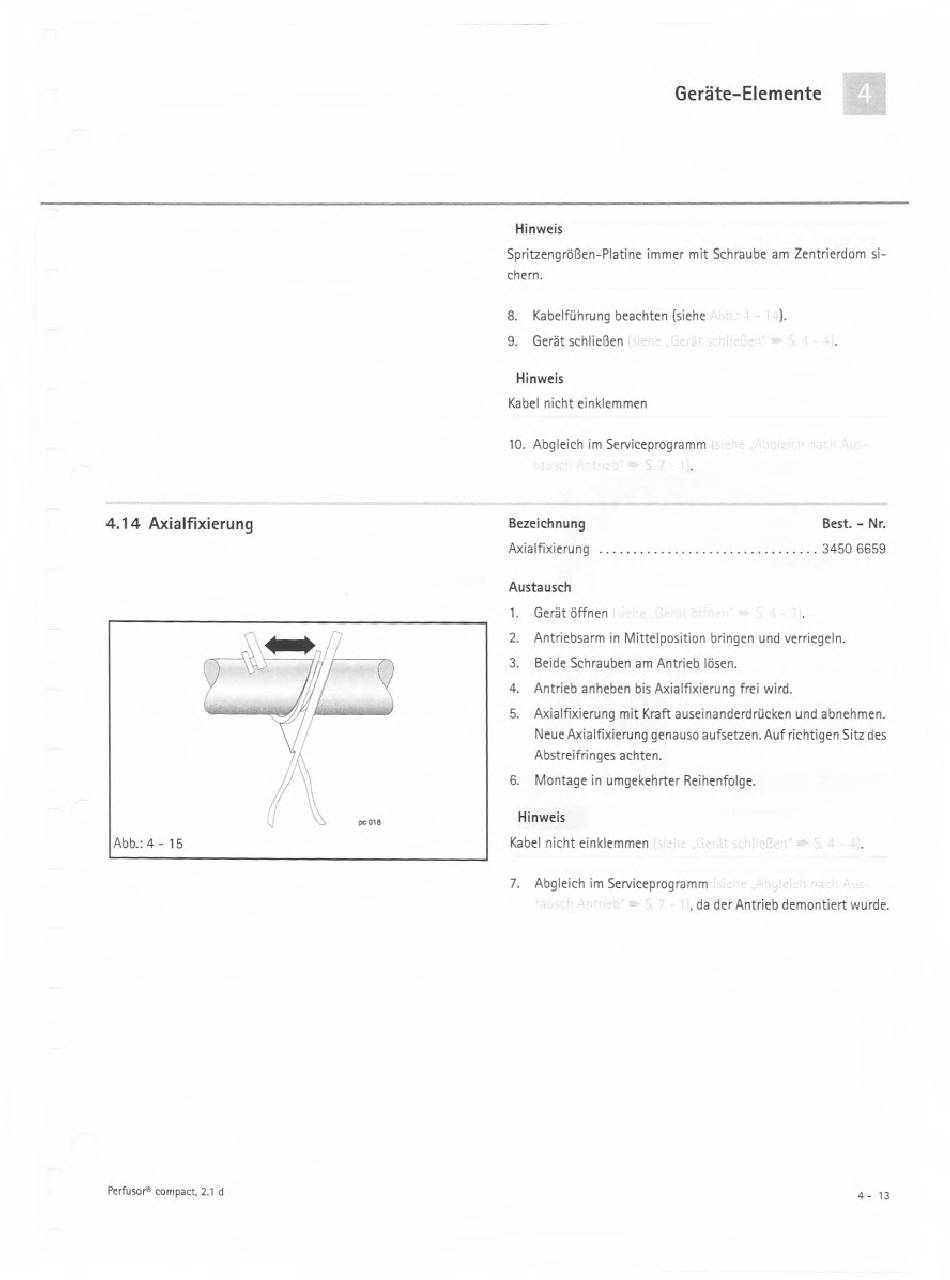

4.14 Axialfixierung

Abb.t 4 - 15
Perfusor*compact. d
Geräte-EIemente
Hinweis
Spritzen;röBtn-Platine immer mit Schraubeam Zentrierdomsi-
chern,
KabelfUhrung bearhten Isiehe
9. Gerät schliegen
Hinweis
Kabel nieht einklemmen
10. Abgleich im Serviceprogremm
Bezeichnung
Axialfixierung
Austausch
1. Gerät öffnen
Antriebsarm in Mittelposition bringen und verriegeln.
2.
Beide Schrauben am Antrieb
3,
Antrieb anhebenbis Axialfixierungfrei wird.
4.
5. Axialfixierung mit Kraft auseinanderdrUckenund abnehmen.
NeueAxialfixierunggenausoaufsetzen.Auf richtigenSitz des
Abstreifringes achten.
Montage in umgekehrterReihenfolge.
Hinweis
Kabel nicht einklemmen
7. Abgleich im Serviceprogramm
Best. - Nr.
3450 6659
Ibsen.
„ da der Antrieb demontiert wurde.
4- 13
