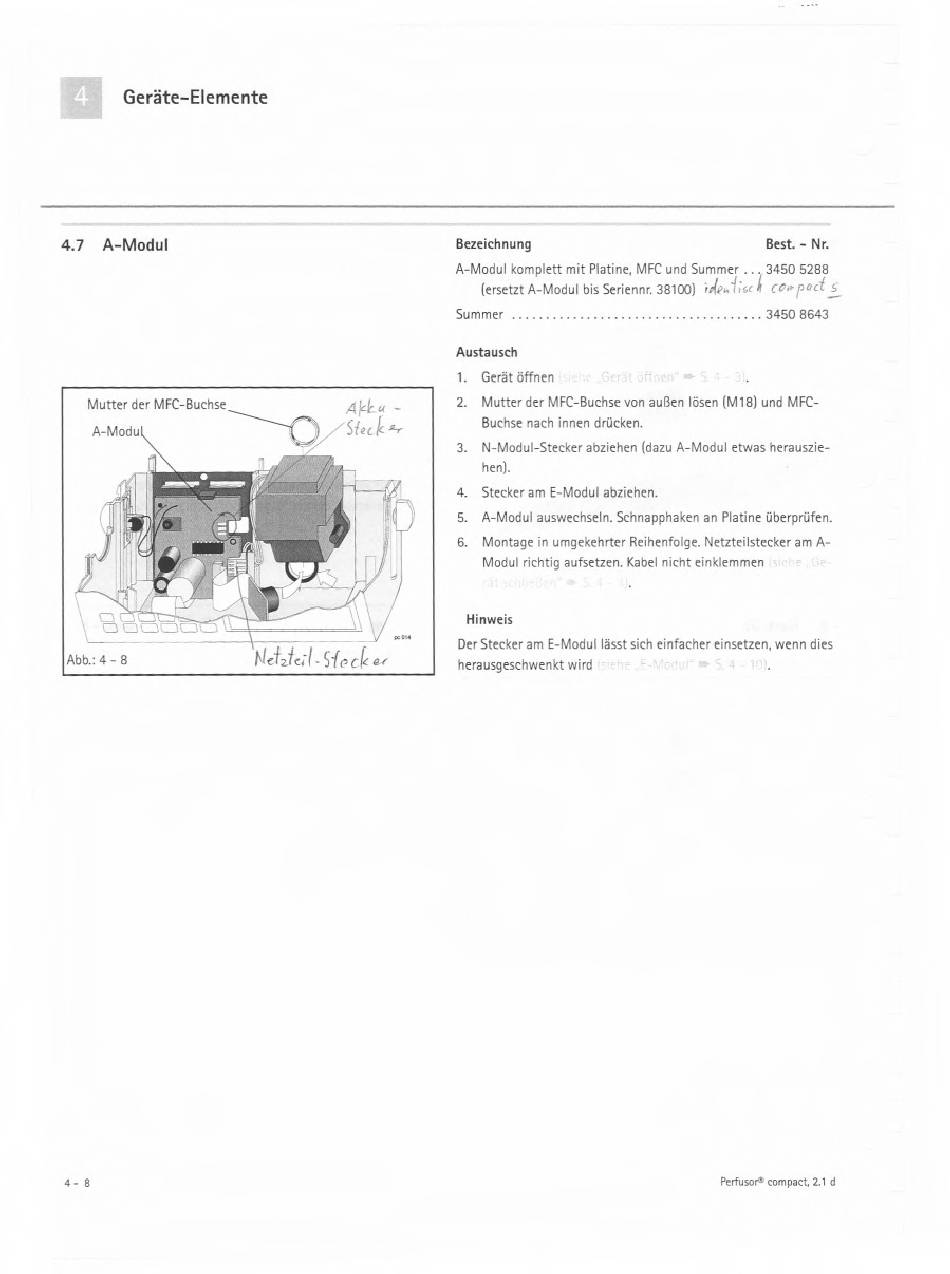

A-Modul; N-Modul - Braun Perfusor Compact Serviceanleitung

Geräte-Elemente

A-Modul

4.7
Mutter der MFC-Buchse
A-Modu
Bezeichnung
A-Modul komplett mit Platine, MFC und Summer
lersetzt A-Modul bis Seriennn
Summer
Austausch
Gerät Offnen
Mutter der MiC-Buchse von außen lisen (M 18) und MFC-
2.
Buchse nach innen drücken.
N-Modul-Stecker abziehen (dazu A-Modul etwas herausaie-
3.
hen).
Stecker am E-M0dlJl abziehen.
4,
A-Modul auswechseln. Schnappheken an Platine überprüfén.
54
Montage in umgekehrter Reihenfolge- Netzteilstecker am A-
6,
Modul richtig aufSetzen,Kabelnicht einklemmen
Hinweis
Der Stecker am E-Modul lässt sich einfacher einsetzen, wenn dies
herausgtschwenkt Wird
Best. - Nr.
3450 5288
38100) corpod
3450 8643
Perfusor@ compact,2.1 d
