Danfoss iC7 Serie Bedienungsanleitung Seite 14

Funktionale Sicherheit der iC7-Serie
Bedienungsanleitung
+24 V
41 P
+24 V
P
Safety Actuator

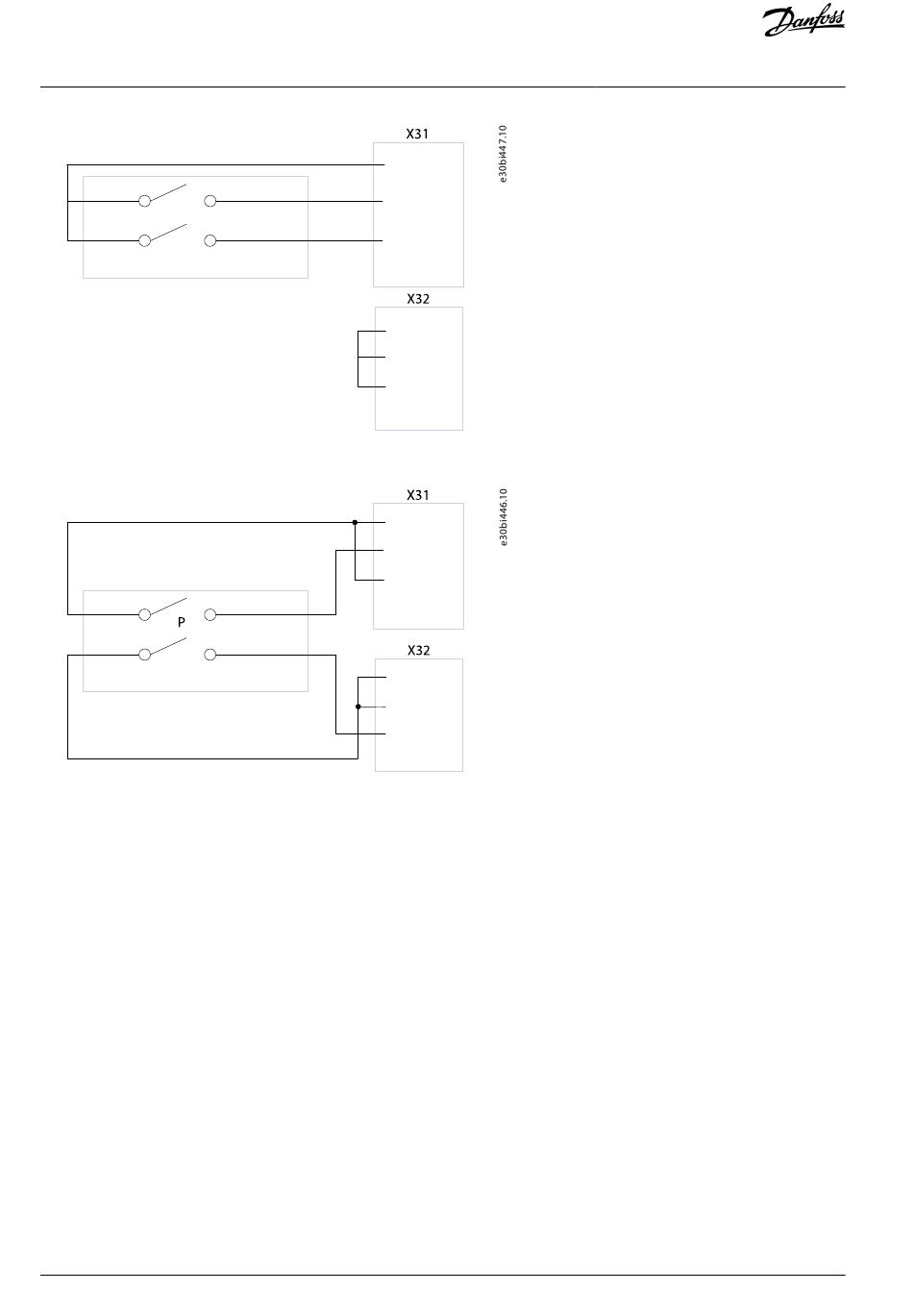

Abbildung 7: STO-Anschlussbeispiel bei Verwendung der gleichen Polaritäten (Kanal A und Kanal B = 24 V)
+24 V
M
0 V
Safety Actuator
Abbildung 8: STO-Anschlussbeispiel bei Verwendung unterschiedlicher Polaritäten
Weitere Verdrahtungsbeispiele finden Sie in der Dokumentation der Anwendungssoftware.
14 | Danfoss A/S © 2023.03
41 24V
42 S.INA+
43 S.INB+
44 S.FB+
45 GND
46 S.INA–
0 V
47 S.INB–
48 S.FB–
41 24V
42 S.INA+
43 S.INB+
44 S.FB+
45 GND
46 S.INA–
47 S.INB–
48 S.FB–
