Funktionale Sicherheit der iC7-Serie
Bedienungsanleitung
STO-Funktion oder betreffen nur einen der zwei redundanten STO-Kanäle. Fehler, die einen einzelnen Kanal betreffen, können bei
der Durchführung des in 6 Betrieb und Wartung

3.5.3 STO-Feedback

Das STO-Feedback ist ein einkanaliges Istwertsignal, das für Diagnosezwecke und zur Anzeige eines aktiven STO verwendet werden
kann. Sie kann dazu beitragen, die Sicherheit auf Systemebene zu verbessern, z. B. in Retrofit-Fällen, in denen eine Diagnoserück-
meldung an das Sicherheitssystem erforderlich ist.
External safety
device
X31 S.INA+
R
X32 S.INA–
STO inputs
X31 S.INB+
R
X32 S.INB–

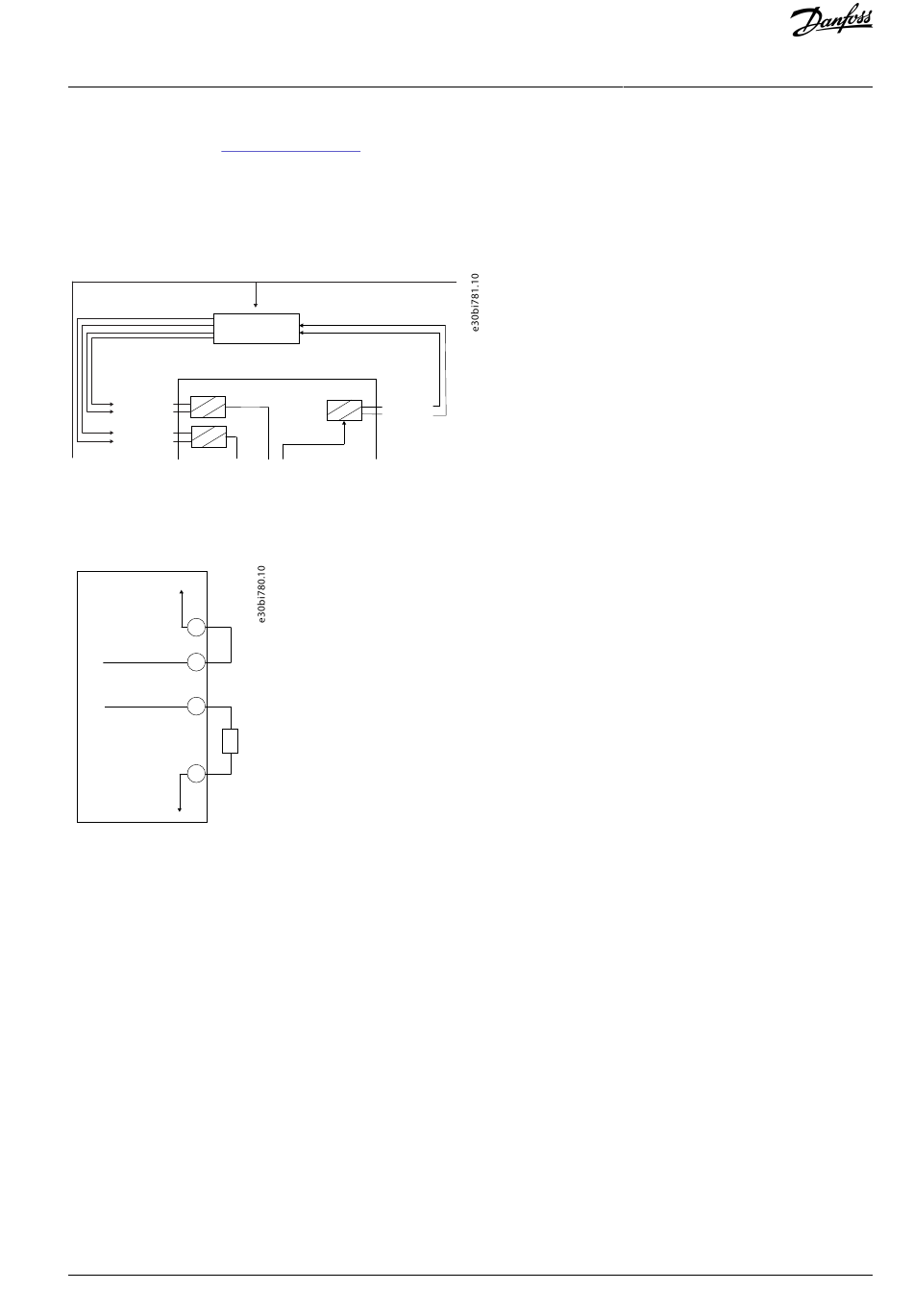

Abbildung 3: Beispiel für STO-Feedback (1/2)
Es kann auch als Digitalausgang ein Statussignals zur Verfügung stellen. In diesem Fall kann ein Digitaleingang einer SPS anges-
chlossen werden.
Control Card
41
+24V
44
+STO feedback
48
–STO feedback
Load
45
GND
Abbildung 4: Beispiel für STO-Feedback (2/2)
Die STO-Feedback funktioniert ähnlich wie ein Schütz, das geschlossen wird, sobald beide STO-Eingangskanäle stromlos sind.
Danfoss A/S © 2023.03
angegebenen Diagnosetests erkannt werden.
Supply
X31 S.FB+
R
X32 S.FB–
STO feedback
