Funktionale Sicherheit der iC7-Serie

Bedienungsanleitung

4 Installation

4.1 STO-Installation für Frequenzumrichter mit Gruppe 1 Funktionale Sicherheit (STO – nicht nach-

rüstbar)

Für den Motoranschluss, den AC-Netzanschluss und die Verdrahtung der Steuerung befolgen Sie die Anweisungen für eine sichere

Installation in der mit dem Umrichter gelieferten Dokumentation. Die gesamte Verkabelung für die funktionale Sicherheit muss an

den Klemmenblöcken X31 und X32 erfolgen. Siehe

Wenn bei der Installation mehradrige Drähte verwendet werden, müssen Aderendhülsen oder andere geeignete Mittel verwen-

det werden, um zu verhindern, dass einzelne Ader mit benachbarten Stiften kurzgeschlossen werden. Installieren Sie den Fre-

quenzumrichter in einem Schaltschrank mit Schutzart IP54 oder höher gemäß IEC 60529 oder in einer gleichwertigen Umge-

bung.

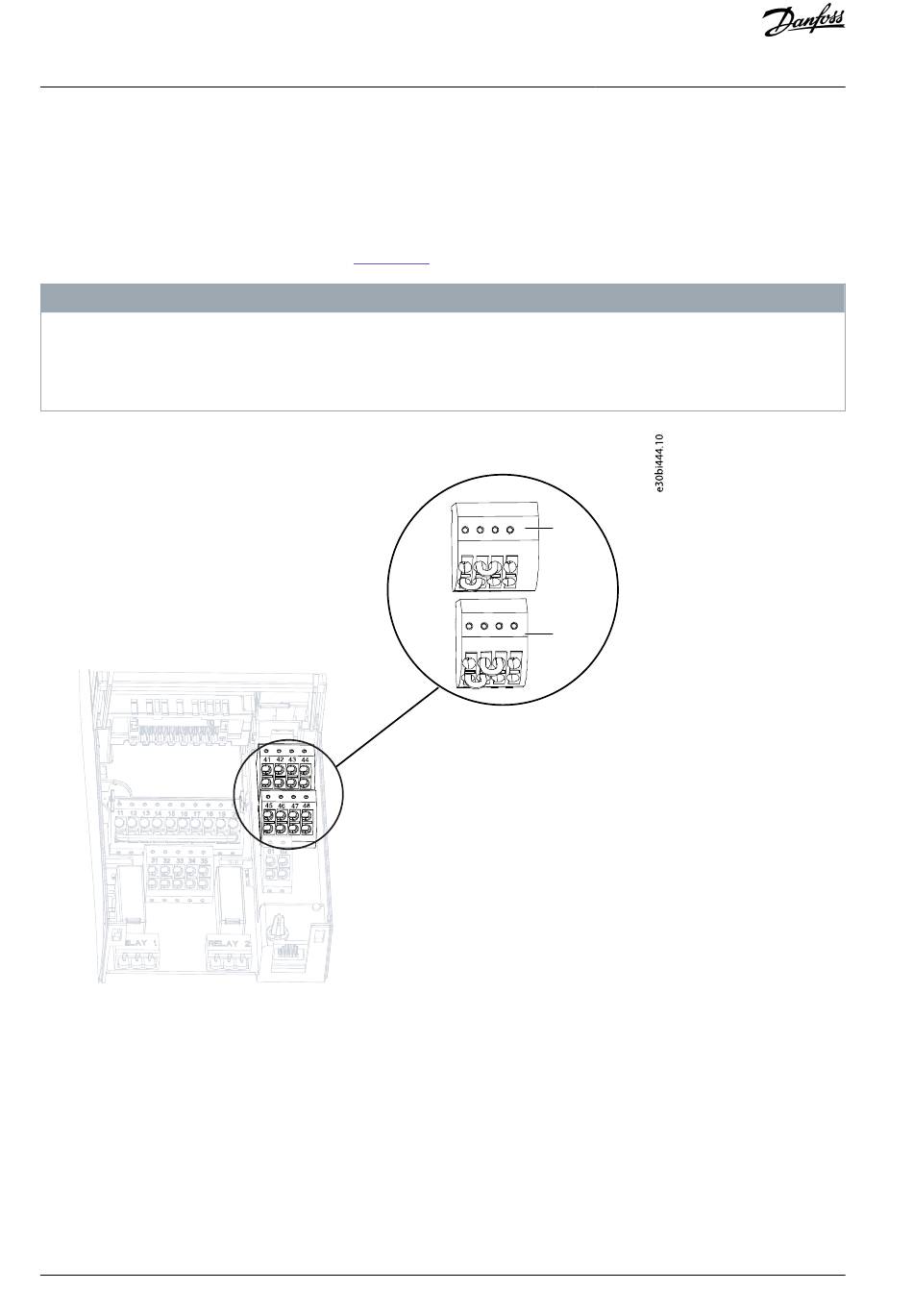

Abbildung 5: Anschlussklemmen für Funktionale Sicherheit

Abbildung 5

für die Position der Klemmen.

H I N W E I S

41 42 43 44

46 47 48

X31

X32

AQ319741840653de-000201 / 136R0268
