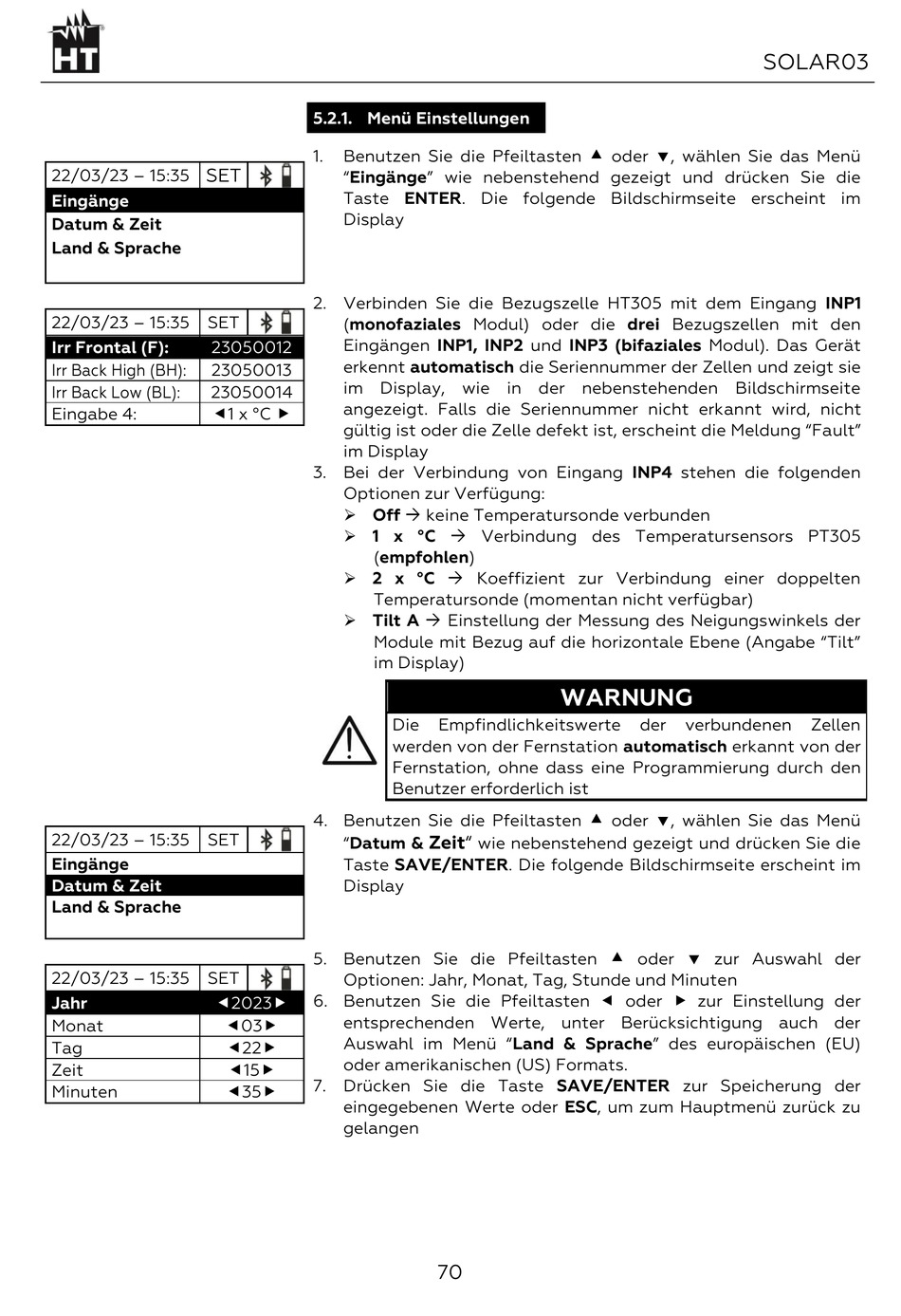

HT SOLAR03 Bedienungsanleitung Seite 70

SET
22/03/23 – 15:35
Eingänge
Datum & Zeit
Land & Sprache
22/03/23 – 15:35 SET
Irr Frontal (F): 23050012
Irr Back High (BH): 23050013
Irr Back Low (BL): 23050014
1 x °C 
Eingabe 4:
22/03/23 – 15:35 SET
Eingänge
Datum & Zeit
Land & Sprache
22/03/23 – 15:35 SET
2023
Jahr
Monat
Tag
Zeit
Minuten
5.2.1. Menü Einstellungen
Benutzen Sie die Pfeiltasten  oder , wählen Sie das Menü
1.
"Eingänge" wie nebenstehend gezeigt und drücken Sie die
Taste ENTER. Die folgende Bildschirmseite erscheint im
Display
2. Verbinden Sie die Bezugszelle HT305 mit dem Eingang INP1
(monofaziales Modul) oder die drei Bezugszellen mit den
Eingängen INP1, INP2 und INP3 (bifaziales Modul). Das Gerät
erkennt automatisch die Seriennummer der Zellen und zeigt sie
im Display, wie in der nebenstehenden Bildschirmseite
angezeigt. Falls die Seriennummer nicht erkannt wird, nicht
gültig ist oder die Zelle defekt ist, erscheint die Meldung "Fault"
im Display
3. Bei der Verbindung von Eingang INP4 stehen die folgenden
Optionen zur Verfügung:
➢ Off → keine Temperatursonde verbunden
➢ 1 x °C → Verbindung des Temperatursensors PT305
(empfohlen)
➢ 2 x °C → Koeffizient zur Verbindung einer doppelten
Temperatursonde (momentan nicht verfügbar)
➢ Tilt A → Einstellung der Messung des Neigungswinkels der
Module mit Bezug auf die horizontale Ebene (Angabe "Tilt"
im Display)
Die
werden von der Fernstation automatisch erkannt von der
Fernstation, ohne dass eine Programmierung durch den
Benutzer erforderlich ist
4. Benutzen Sie die Pfeiltasten  oder , wählen Sie das Menü
"Datum &
Taste SAVE/ENTER. Die folgende Bildschirmseite erscheint im
Display
5. Benutzen Sie die Pfeiltasten  oder  zur Auswahl der
Optionen: Jahr, Monat, Tag, Stunde und Minuten
6. Benutzen Sie die Pfeiltasten  oder  zur Einstellung der
entsprechenden Werte, unter Berücksichtigung auch der
03
Auswahl im Menü "Land & Sprache" des europäischen (EU)
22
oder amerikanischen (US) Formats.
15
7. Drücken Sie die Taste SAVE/ENTER zur Speicherung der
35
eingegebenen Werte oder ESC, um zum Hauptmenü zurück zu
gelangen
WARNUNG
Empfindlichkeitswerte
Zeit"
wie nebenstehend gezeigt und drücken Sie die
70
SOLAR03
der verbundenen Zellen
