HT SOLAR03 Bedienungsanleitung Seite 112

22/03/23 – 15:35
Irr. F Irr. BH Irr. BL Tmp/A
[W/m2] [Off] [Off]
754
22/03/23 – 15:35
Irr. F Irr. BH Irr. BL
[W/m2] [W/m2] [W/m2]
754 325 237
22/03/23 – 15:35
Irr. F Irr. BH Irr. BL
[W/m2] [W/m2] [W/m2]
754
22/03/23 – 15:35
Irr. F Irr. BH Irr. BL
[W/m2] [W/m2] [W/m2]
754

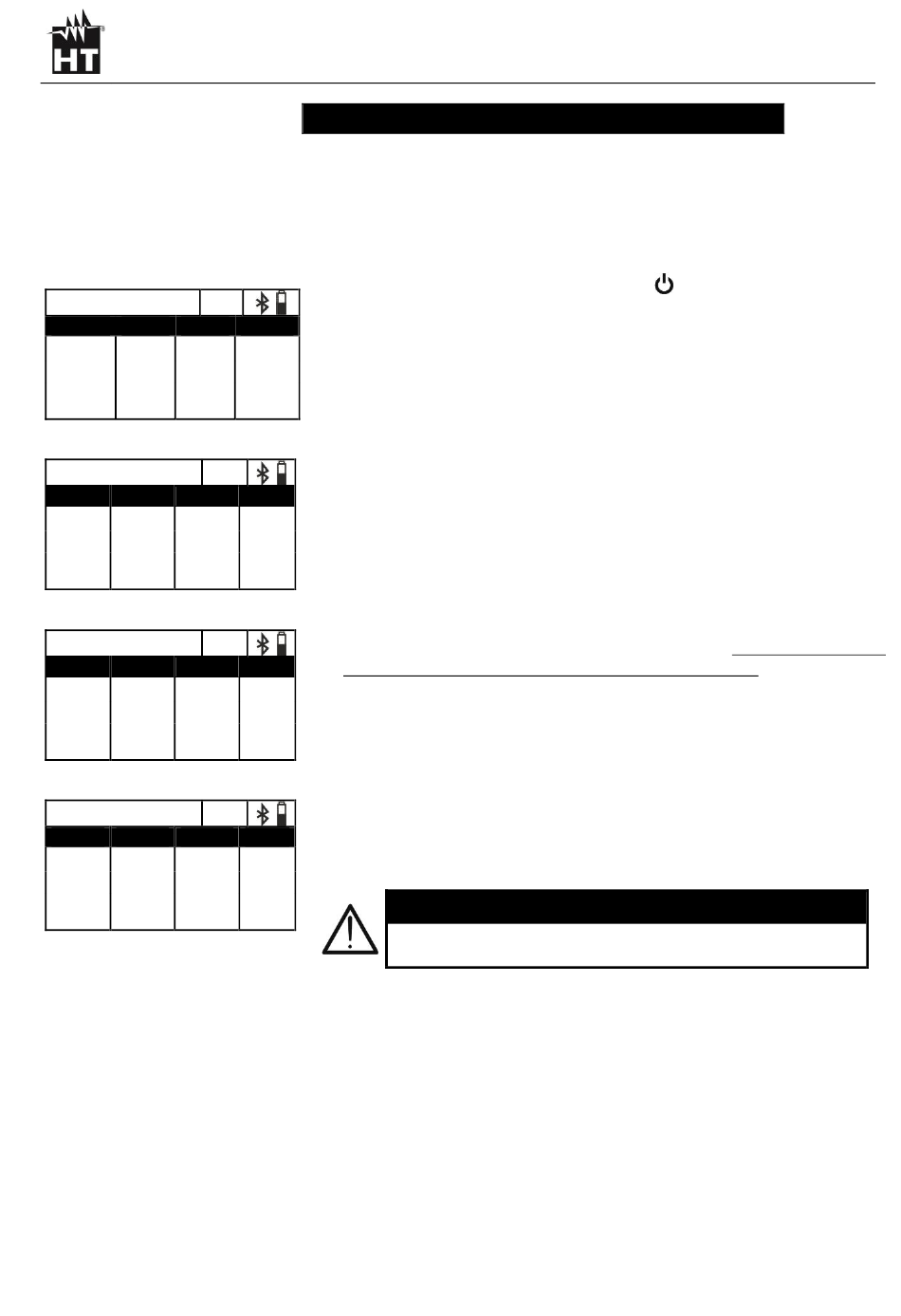

5.3. VISUALIZAÇÃO PARÂTROS AMBIENTAIS
O Instrumento permite a visualização em tempo real dos valores de
irradiação. A medição de temperatura do módulo SÓ é possível se
estiver acoplada a uma unidade Master. As medições são realizadas
através de sondas a ele ligadas e ativadas, bem como a medição do
ângulo de inclinação dos módulos (tilt angle).
1. Ligar o Instrumento premindo o botão
2. Ligar uma célula de referência HT305 à entrada INP1, no caso dos
módulos de uma face. O Instrumento reconhece automaticamente
[Off]
a presença da célula, fornecendo o valor da irradiação expresso em
W/m2. O ecrã ao lado é apresentado no visor
3. No caso dos módulos de dupla face, ligar três células de
referência HT305 às entradas INP1...INP3: (INP1 para a Irr. frontal e
INP2 e INP3 para a Irr. traseira). O Instrumento reconhece
Tmp/A
automaticamente a presença das células, fornecendo os valores
[Off]
de irradiância correspondentes expressos em W/m2. O ecrã ao
lado é apresentado no visor
4. Ligar a sonda de temperatura PT305 à entrada INP4. O
Instrumento reconhece a presença da sonda APENAS após ser
acoplado a um instrumento Master (ver § 5.2.3) fornecendo o
Tmp/A
valor da temperatura do módulo em °C. O ecrã ao lado é
[°C]
apresentado no visor
43
5. Colocar a unidade remota no plano do módulo. O Instrumento
fornece automaticamente o valor do ângulo de inclinação do
módulo em relação à horizontal, expresso em [°]. O ecrã ao lado é
Tmp/A
apresentado no visor
[Tilt]
25
As leituras em tempo real NÃO são guardadas na
memória interna
ATENÇÃO
112
SOLAR03
