Clavis Paxos compact Montageanleitung Seite 9

3.6 Anschliessen der einzelnen Systemkomponenten
Vor allen Arbeiten an der Verkabelung ist die Stromversorgung zwingend durch Entfernen der Verbindung zur USV sowie
des Batterie- oder Akkusatzes zu unterbrechen. Schäden an der Elektronik durch elektrostatische Entladung werden
durch Erdung von Behältnis, Arbeitsunterlage und Mensch mit einer ständigen Masseverbindung (geeignete Hilfsmittel
sind im Handel erhältlich) vermieden.
Alle Kabel müssen derart verlegt werden, dass sie keine bewegten Teile berühren, nicht über scharfe Kanten geführt und
in ihrer Lage dauerhaft fixiert sind. Um sichere elektrische Verbindungen zu erhalten, müssen die Stecker sorgfältig,
passgenau und gerade eingesteckt werden. Beim Lösen der Steckverbindungen darf nur am Steckergehäuse und nicht
am Kabel gezogen werden. Die Verbindungen sind zudem gegen unbeabsichtigtes Lösen mit dem Steckergehäuse
verriegelt. Vor dem Lösen muss diese Verriegelung mit geeigneten Werkzeugen sorgfältig gelöst werden. Für Verschluss-

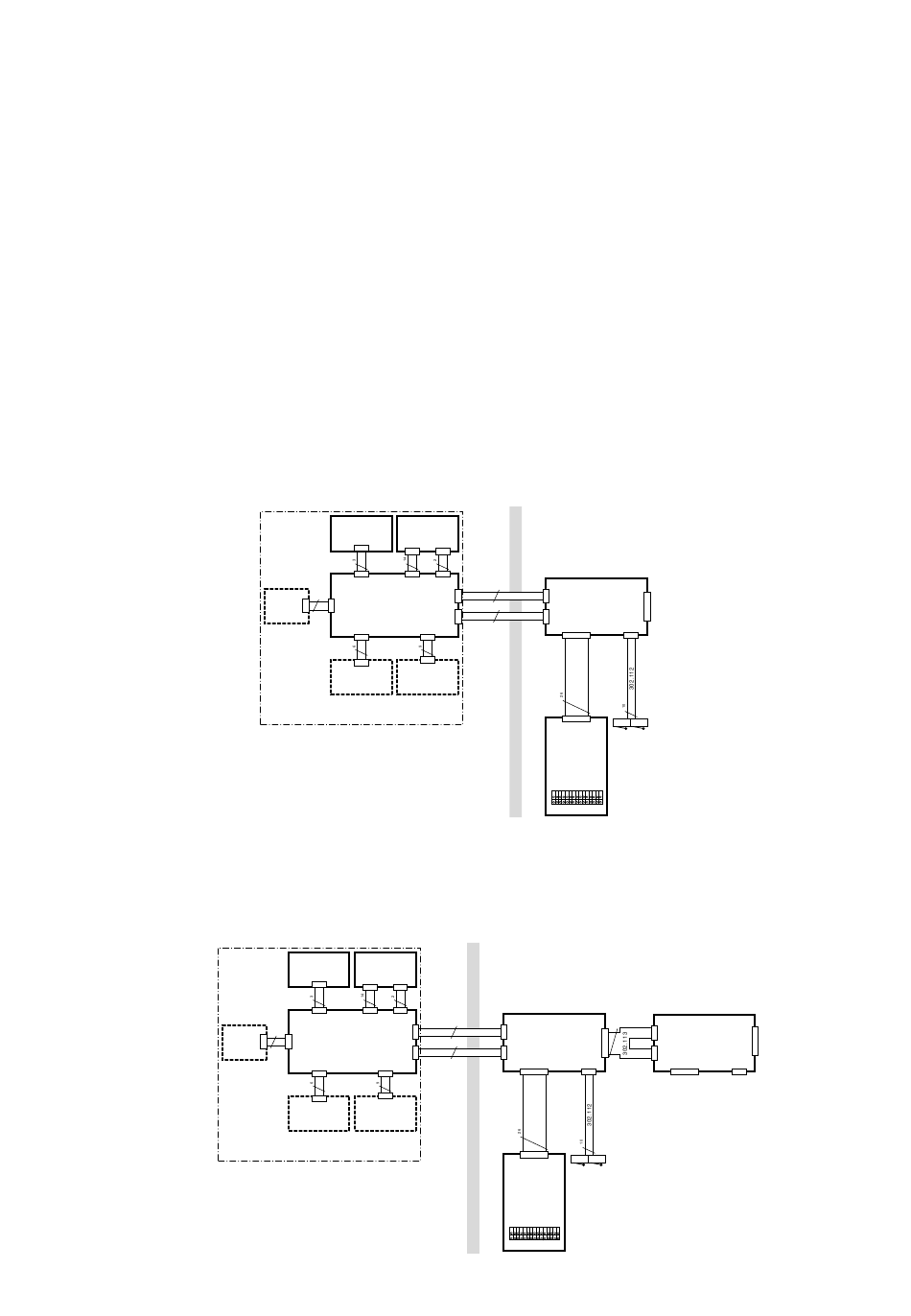

Systeme mit einem Schloss die Verbindungen gemäss Bild 1 und für Systeme mit zwei Schlössern gemäss Bild 2
vornehmen.
Achtung: Die Schaltelement-Box darf nur an ein Schloss der neuen Generation (ab Software-Version 65) angeschlossen
werden. Bei Anschluss an ein Schloss mit älterer Software-Version besteht die Gefahr, dass dieses nicht mehr geöffnet
werden kann.
Bild 1
Bild 2
Batteriehalter
(leer)
302.115
PM8
Legic-
10
Eingabe-
Sicherheits-
PM6
controller
modul
302.103
302.128
PM1
Drehknopf
302.205
Eingabe-Einheit
302.013 / 302.014
Batteriehalter LC-Display
(leer)
302.115
PM8 PM3 PM7
Legic-
PM4
10 Eingabe-
Sicherheits-
PM6
controller
modul
302.103
PM5
302.128
PM1 PM2
PM1
Drehknopf Tastatur-Print
302.205 302.104
Eingabe-Einheit
302.013 / 302.014
LC-Display
PM3 PM7
Schlosseinheit 1
6
PM4 BUS "A" 302.111 PM2
6
PM5 BUS "B" 302.110 PM3
PM1
PM2
PM1
Tastatur-Print
302.104
PM1
Schaltelement-Box
302.033
Anschlüsse für:
Zentrale (EMA), USV der EMA,
Unscharfsperre (Berechtigungs-
sperre), Protokolldrucker, Sperr-
zeitunterbrechung, Bedr.alarm,
Schlossriegelüberwachung
Schlosseinheit 1
6
302.010.66 /
BUS "A" 302.111 PM2
302.016.66
6
BUS "B" 302.110 PM3
PM1
PM1
Schaltelement-Box
302.033
Anschlüsse für:
Zentrale (EMA), USV der EMA,
Unscharfsperre (Berechtigungs-
sperre), Protokolldrucker, Sperr-
zeitunterbrechung, Bedr.alarm,
Schlossriegelüberwachung
302.010.66 /
302.016.66
PM4
PM5
A B
Türriegel-
Kontakte
Schlosseinheit 2
20 302.010.66 /
PM2
302.016.66
PM4
PM4 PM4
PM3
PM5
PM1 PM5
A B
Türriegel-
Kontakte
9
