3 Montage des Verschlusssystems Paxos compact
Die Montage hat ausschliesslich durch ausgebildetes Fachpersonal (Tresorbaufirma oder Nachrüster) zu erfolgen.
Eingriffe und/oder Veränderungen am Riegelwerk und/oder der Tür dürfen nur vom Hersteller des Behältnisses oder von
einer durch ihn beauftragten Firma durchgeführt werden.
3.1 Montage der Eingabeeinheit
Die Eingabeeinheit ist mit der Schlosseinheit nur durch Kabel verbunden. Sie kann daher an einer für die Bedienung
günstigen Stelle an der Aussenseite des Wertbehältnisses angeordnet werden.

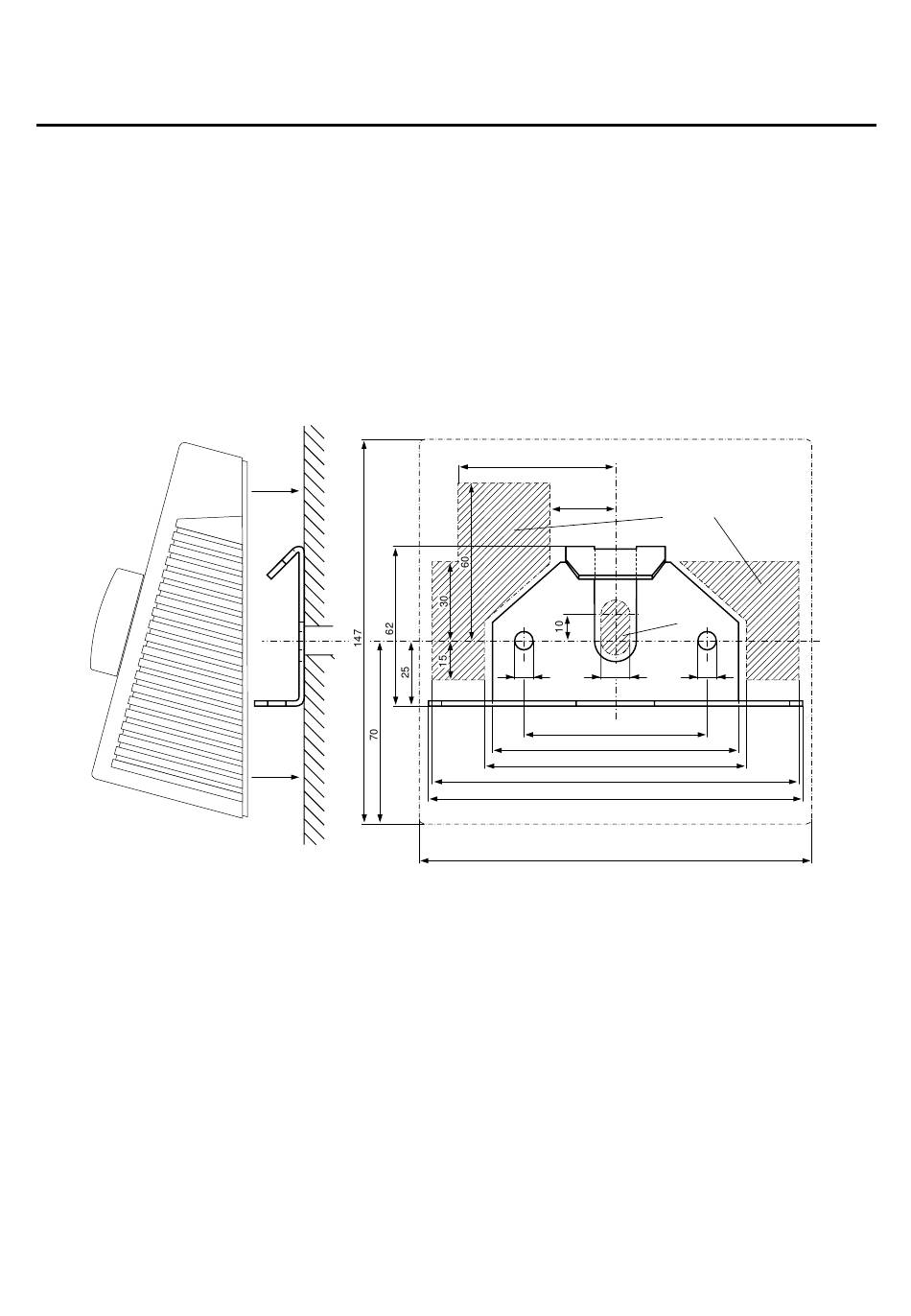

3.1.1 Für die beiden sechsadrigen Flachbandkabel mit Stecker ist im schraffierten Bereich der Zeichnung 302.505 eine
Durchführung in den Schlossraum mit dem vorteilhaften Querschnitt von 7,5 x 13 mm oder eine Bohrung von ø
11 mm herzustellen.
3.1.2 Den Montagebügel 302.209 aussen an der Behältnistür mit zwei Schrauben (M6) befestigen.
3.1.3 Die beiden sechsadrigen Flachbandkabel „A" und „B" vom Schlossraum her zur Eingabeeinheit verlegen, bis
diese auf der Seite der Eingabeeinheit ca. 100 mm überstehen. Bei Bohrung von ø 11 mm müssen die beiden
Flachbandkabel mit den Miniatursteckern in eine spezielle Position gefaltet und darin fixiert werden (Gewebe-
schlauch, Klebeband), damit sie durch die Bohrung passen.
Achtung: Die Kabel dürfen nicht durch spitze Gegenstände oder Ähnliches beschädigt werden! Im Bereich
scharfer Kanten sind die Kabel zusätzlich durch eine isolierende Ummantelung zu schützen!
3.1.4 Die Spannschraube der Eingabeeinheit soweit herausdrehen, bis das Schraubenende mit dem oberen Teil der
Montageklammer bündig ist. Die beiden Flachbandkabel gemäss ihrer Bezeichnung auf dem Print der
Eingabeeinheit einstecken. Das Kabel mit der Bezeichnung „A" in Stecker PM4 und das andere Kabel mit der
Bezeichnung „B" in Stecker PM5.
3.1.5 Die Eingabeeinheit mit den Laschen des Quersteges aus Blech auf dem Montagebügel aufsetzen und nach
hinten einhängen. Sicherstellen, dass die Kabel nicht eingeklemmt werden!
Die Spannschraube durch das offene Batteriefach einschrauben und leicht anziehen, bis die Eingabeeinheit gut
auf der Montagefläche fixiert ist.
