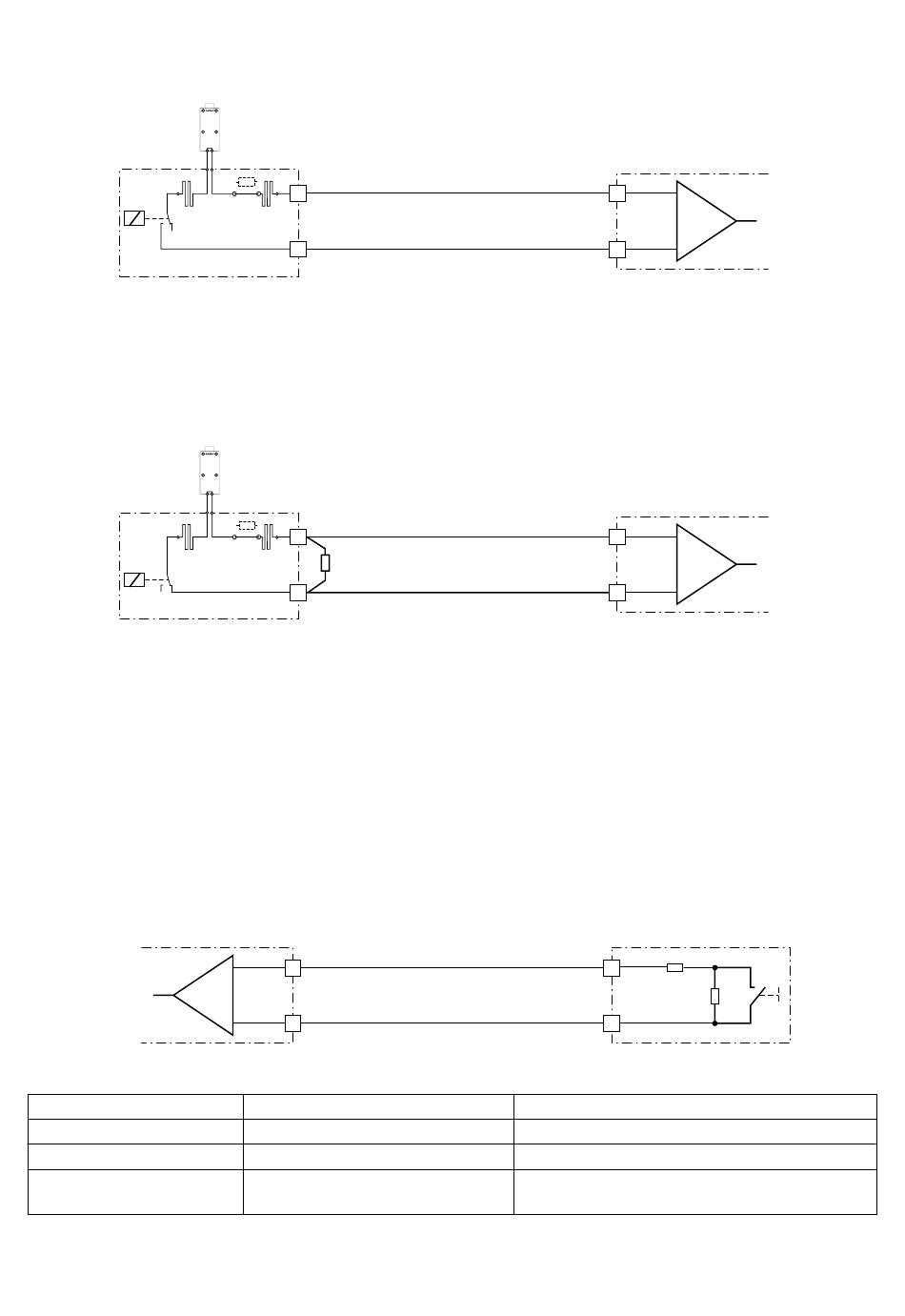

Clavis Paxos compact Montageanleitung Seite 14

Schaltelement-Box 302.033
Anschluss „Sabotagealarm"
Wahlweise - aber nicht zertifiziert - kann der Sabotageausgang an den potentialfreien Schraubklemmen 9 und 11 auch
als Schliesser (NO, normally open) abgegriffen werden. Im Sabotagefall ist dann die Sabotageschleife geschlossen und
im Ruhezustand offen. Zur Leitungsüberwachung sollte in diesem Fall ein zusätzlicher Abschlusswiderstand zwischen
den Schraubklemmen 9 und 11 angeschlossen werden. Die nachfolgende Beschaltung ist nach VdS nicht zulässig!
Schaltelement-Box 302.033
Anschluss „Sabotagealarm"
4.2.5 Unscharfsperre (Berechtigungssperre)
An den Schraubklemmen 3 und 4 kann ein potentialfreier Kontakt angeschlossen werden, mit dem sowohl das
Unscharfschalten der Alarmanlage wie auch das Öffnen des Verschlusssystems verhindert werden kann. Zur Leitungs-
überwachung sind entsprechend dem Anschlussschema zwei im Lieferumfang enthaltene Widerstände Rx sabotage-
sicher (nahe beim Kontakt) je einmal in Serie und einmal parallel zum Kontakt zu schalten. Beim Öffnen des Kontaktes,
wie auch durch Unterbrechen oder Kurzschliessen (Sabotage) der Leitungen, wird das Unscharfschalten solange
verhindert, bis die Elektronik am Eingang Berechtigungssperre wieder die korrekte Widerstandsbeschaltung detektiert.
Das geöffnete Verschlusssystem Paxos compact kann unabhängig von der Stellung des Einganges „Unscharfsperre"
betrieben werden. Alle Funktionen stehen zur Verfügung, das System kann sowohl parametriert wie auch wieder
verschlossen und scharfgeschaltet werden.
Schaltelement-Box 302.033
Anschluss „Unscharfsperre"
Kontakt geschlossen
Kontakt offen
Sabotage an Leitung
oder falsch beschaltet
14
9
R5
10
9
R5
11
3
+
–
4
Leitungswiderstand
1 x Rx (6.8 kΩ ±10%)
2 x Rx (13.6 kΩ ±10%)
≠ 1 x Rx (6.8 kΩ ±10%)
≠ 2 x Rx (13.6 kΩ ±10%)
+
–
Auswertung der Sabotage-
schleife durch die EMA
+
–
Auswertung der Sabotage-
schleife durch die EMA
Rx
Schalter zu „Unscharfsperre"
wird ausgewertet als (Aktion):
Unscharfschalten und Öffnen erlaubt
Unscharfschalten und Öffnen gesperrt
Unscharfschalten gesperrt; Sabotage-
alarm
Rx
