Clavis Paxos compact Montageanleitung Seite 10

4 Anschliessen des Schaltelementes an die Alarmanlage
Das Anschliessen des Schaltelementes an die Alarmanlage hat ausschliesslich durch ausgebildetes Fachpersonal
(Alarmanlagenerrichter) zu erfolgen. Eingriffe und/oder Veränderungen am Riegelwerk und/oder der Tür dürfen nur vom
Hersteller des Behältnisses oder von einer durch ihn beauftragten Firma durchgeführt werden.
Vor allen Arbeiten an der Verkabelung ist die Stromversorgung zwingend durch Entfernen des USV-Anschlusses von
der EMA (Schraubklemmen 7,8) zu unterbrechen.
Schäden an der Elektronik durch elektrostatische Entladung werden durch Erdung von Behältnis, Arbeitsunterlage und
Mensch mit einer ständigen Masseverbindung (geeignete Hilfsmittel sind im Handel erhältlich) vermieden.
Wichtig:
Vermeiden Sie in jedem Fall Veränderungen an der bestehenden Paxos-Installation und verwenden Sie nur die
vorgeschriebenen Anschlusspunkte und die einzelnen Funktionen nur für deren spezifischen Verwendungszweck. Wird
für die Alarmfunktionen oder für Drittanlagen eine Auswertung der Türstellung oder der Riegelstellung benötigt, so müssen
dafür in jedem Fall eigene, unabhängige Tür- und/oder Riegelstellungskontakte installiert werden. Die vom Verschluss-
System Paxos compact benutzten Riegelstellungs- und eventuell auch Türstellungskontakte dürfen unter keinen
Umständen mit anderen Anlagen oder Teilen davon verschaltet werden! Missachtung dieser Auflagen kann Störungen zur
Folge haben und zum Ausfall des Verschluss-Systems Paxos compact führen.

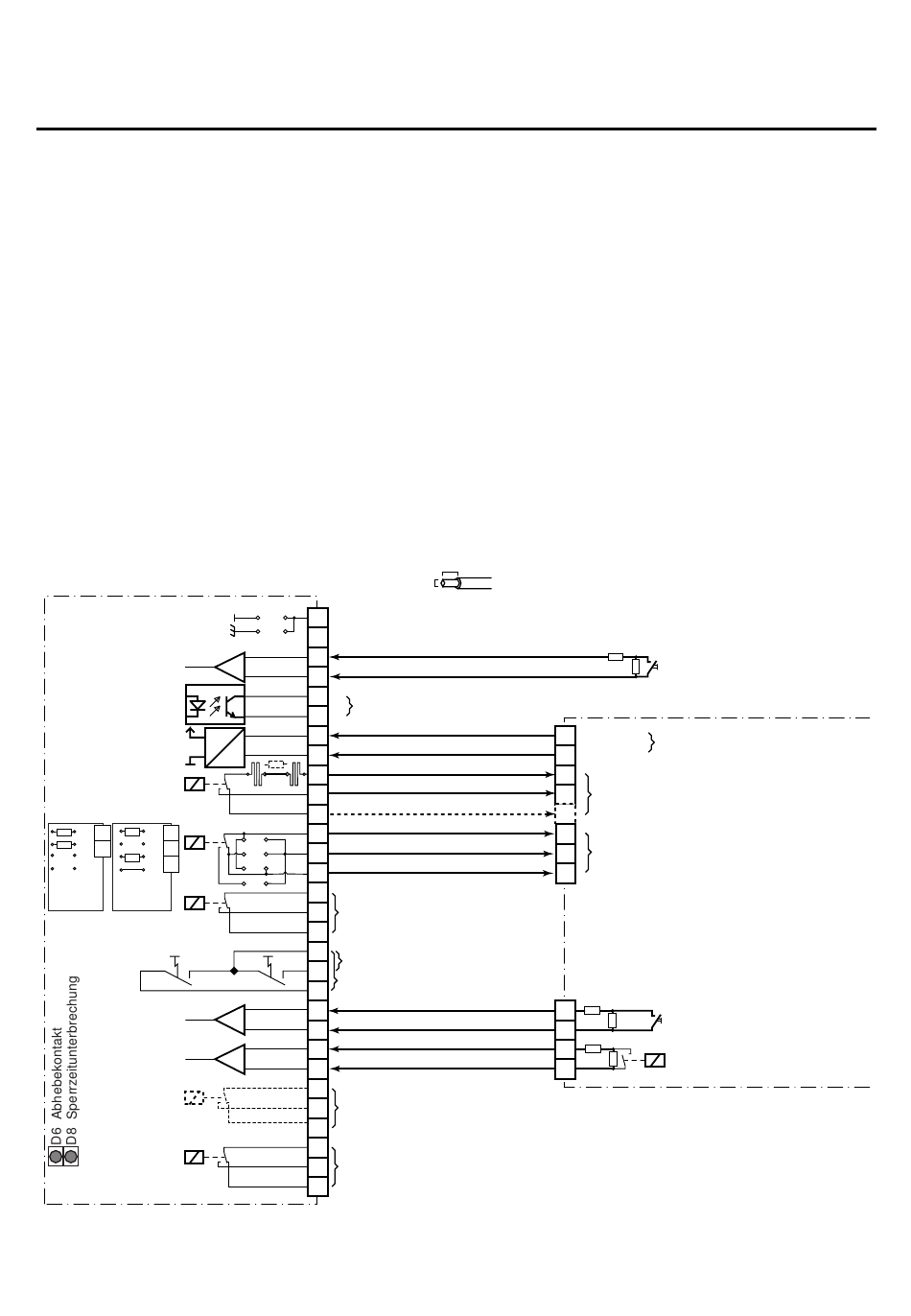

Nachstehender Schemakleber wird zusammen mit jedem Paxos compact Schaltelement VdS ausgeliefert und soll neben
der Schaltelement-Box aufgeklebt werden:
Schaltelement-Box 302.033
GND
Earth
R1 R1
12
12 33k
12k1
R2 R2
3k3
13
13
R3 R3
33k
14
R4 R4
Version 1:
Version 2:
sch.: 2k6
sch.: 33k/0E
unsch.: 12k1
unsch.: 0E/33k
Schloss 2 offen
Alle Relaiskontakte sind im
stromlosen Zustand dargestellt
10
AWG 28 - AWG 14
0.08 ... 1.5 mm
Abschirmung (optional)
1
R/C6
R/C7
Nicht verwendet
2
3
+
–
4
5 +
20 mA Stromschlaufe für
Online-Protokollierung (optional)
6 –
=
7
=
8
9
R5
10
11
12
R1
13
R2
R3
14
R4
15
Bedrohungsalarm
16
(optional)
17
Schloss 1 offen
18
Schloss 1 unverschlossen
19
Schloss 2 unverschlossen
20
21
+
–
22
23
+
–
24
25
Nicht verwendet
26
27
28
Ausgang „Nacht"
29
(Gesichert + Scharf)
30
5 mm
2
Zentrale (EMA)
+9.6...15 V
0 V
Rx
Rx
Rx
Rx
Unscharfsperre (Berechtigungssperre)
Rx
Unterbrechungsfreie Strom-
versorgung von EMA (12 VDC nominal)
Sabotagealarm
Steuerausgang
„Scharf/Unscharf schalten"
Sperrzeitunterbrechung
(optional)
Meldeeingang
Rx
„EMA scharf"
